AirTAC ชุดกรองลมดักน้ำ รุ่น A / B (AirTAC FRL A, B Series)

แอร์แทค FRL รุ่น A, B Series ชุดกรองลมดักน้ำ รุ่น A / B รุ่นประหยัด โดยประกอบด้วย ชุดกรองลมดักน้ำแบบครบทั้งชุด ซึ่งประกอบด้วย อุปกรณ์กรองลมดักน้ำ และ ตัวปรบแรงลม และ ตัวจ่ายน้ำมันหล่อลื่น (Air Filter + Regulator + Lubricator) รวมไปถึง อุปกรณ์เฉพาะส่วน ไม่รวมเป็นชุด เช่น ตัวปรับแรงลม (Regulator), ตัวกรองลมดักน้ำ (Filter) และ ตัวจ่ายน้ำมันหล่อลื่น (Lubricator)

AirTAC - FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

Download PDF: AC, BC Series

Features | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

รุ่น AC / BC (AC / BC Series) อุปกรณ์ปรับปรุงคุณภาพลม แบบครบชุด โดยมีอุปกรณ์ 3 ตัวต่อเรียงกัน คือตัวกรองลมดักน้ำ Filter ตัวปรับแรงลม Regulator ตัวจ่ายน้ำมันหล่อลื่น Lubricator (Filter+ Regulator+ Lubricator) ประกอบด้วย

The structure is delicate and compact, which is convenient for installation and application;
The pressed-in self-locking mechanism can prevent the abnormal movement of the set pressure caused by external in-terfere;
The quantity of oil dripping can be directly observed through transparent check-dome;
In addition to standard type, lower pressure type is optional (The highest adjustable pressure is 0.4 MPa);

สัญลักษณ์ (Symbol) | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

Specifications | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

Model		AC1500	AC2000	BC2000	BC3000	BC4000
Fluid		Air
Port size		1/8"	1/4"	1/4"	3/8"	1/2"
Pressure range		Semi-auto and automatic drain: 0.15~0.9 MPa (20~130 psi)
Pressure range		Manual drain: 0.05~0.9 MPa (7~130 psi)
Proof pressure		1.5 MPa (215 psi)
Temperature range		-20~70°C
Capacity of drain bowl		15CC		60CC
Capacity of oil bowl		25CC		90CC
Recommended lubricant		ISO VG 32 or equivalent
Weight		700g		900g
Constitute	Filter	AF1500	AF2000	BF2000	BF3000	BF4000
	Regulator	AR1500	AR2000	BR2000	BR3000	BR4000
	Lubricator	AL1500	AL2000	BL2000	BL3000	BL4000

Ordering code | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

Example : AC1500 / AC2000 / BC2000

How to Select: AC₍₁₎ 2000₍₂₎ M₍₃₎ W₍₄₎ [ ]₍₅₎ P₍₆₎

(1) Model	(2) Port size	(3) Drain type	(4) Fittering grade	(5) Scale	(6) Thread
AC: A series F.R.L unit	1500: 1/8"	Black: semi-auto drain M: Manual drain A: Automatic drain	Black: 40 µm W: 5 µm	Black: MPa P: psi B: bar Z: Double scale (psi, kgf/cm²)	P: PT T: NPT G: G
AC: A series F.R.L unit	2000: 1/4"
BC: B series F.R.L unit	2000: 1/4"
	2000: 1/4"
	2000: 1/4"

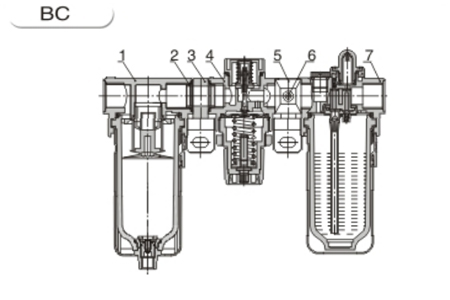

Inner structure | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

Inner AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

No	Item
1	AF, BF series filter
2	A, B series gasket
3	A, B series bracket
4	AR, BR series regulator
5	A, B series fix kit
6	Screw
7	AL, BL series lubricator

Flow chart | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

Pressure chart | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

Dimensions | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

AirTAC - F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

Download PDF: AF, BF Series

Features | AirTAC F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

AF series
1. The structure is delicate and compact
2. The pressure loss is low and the efficiency of water separating is high
3. The filter precision includes 5µm and 40 µm (optional)
BF series
1. The pressure loss is low and the efficiency of water separating is high
2. The bowl has high-strength plastic shields outside, which is more safe and reliable to use
3. The filter precision includes 5µm and 40 µm (optional)

สัญลักษณ์ (Symbol) | AirTAC F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

Specifications | AirTAC F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

Model	AF1500	AF2000	BF2000	BF3000	BF4000
Fluid	Air
Port size	1/8"	1/4"	1/4"	3/8"	1/2"
Filtering grade	40 µm or 5 µm
Pressure range	Semi-auto and automatic drain: 0.15~0.9 MPa (20~130 psi); Manual drain: 0.05~0.9 MPa (7~130 psi)
Proof pressure	1.5 MPa (215 psi)
Temperature range	-20~70°C
Capacity of drain bowl	15CC		60CC
Weight	140g		330g

Ordering code | AirTAC F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

Example : AF1500 / AF2000 / BF2000 / BF3000

How to Select: AF₍₁₎ 2000₍₂₎ M₍₃₎ W₍₄₎ P₍₅₎

(1) Model	(2) Port size	(3) Drain type	(4) Fittering grade	(5) Thread
AC: A series Filter	1500: 1/8"	Black: semi-auto drain M: Standard manual drain A: Automatic drain (Only BF series)	Black: 40 µm W: 5 µm	P: PT T: NPT G: G
AC: A series Filter	2000: 1/4"
BC: B series Filter	2000: 1/4"
	3000: 3/8"
	4000: 1/2"

Inner structure | AirTAC F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

Inner AirTAC F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

No	Item	material
1	Drain bowl O-ring	NBR
2	Body	Alumium Alloy
3	Filter element	Makrolon fiber: 5µm Agglonerated by bronze grain: 40µm
4	Umbrella baffle	POM
5	Drain bowl	PC
6	Drain kit	POM
7	Drain seat	POM
8	Drain pillar	POM
9	Return spring	Stainless steel
10	Gasket	POM
11	Air guider	POM
12	Bowl guard switch	POM
13	Bowl guard	PA6
14	Drain seat O-ring	NBR
15	Clip	Spring steel
