AirTAC - Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KL Series

Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KL Series

Download PDF: Solenoid valve 2KL Series
AirTAC Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KL Series
AirTAC Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KL Series

Features | AirTAC Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KL Series

อุปกรณ์นิวเมติกส์ Pneumatics สินค้าแบรน AirTAC ของแท้จากประเทศไต้หวัน

  1. โซลินอยด์วาล์วชนิด 2/2 ทาง แบบ Direct-Acting ปรกติเปิด (NO) – สแตนเลส SUS304 Fluid Control Valve (2/2 Way) Direct-Acting and Normally Opened- SUS304 Body
  2. วัสดุ : สแตนเลส
  3. สภาวะ : ปรกติเปิด
  4. โซลินอยด์วาล์วชนิด 2/2 ทาง แบบ Internally Piloted ปรกติเปิด (NO) – สแตนเลส SUS304 Fluid Control Valve (2/2 Way) Internally Piloted and Normally Opened - SUS304 Body
airtac

สัญลักษณ์ (Symbol) | AirTAC Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KL Series

Symbol AirTAC Solenoid Valve โซลินอยด์วาล์ว ทองเหลือง 2KL Series

Specifications | AirTAC - Solenoid Valve โซลินอยด์วาล์ว สแตนเลส 2KL Series

Model/ItemPort Size (Note 1)Orifice size (ϕmm)CvValid area or section (mm2)Weight (g) (Note 2)Max. operating pressure differentiaProof pressure
MPaPsiMPaPSI
2WX030 06 1/8" 2.0 0.18 3.0 305 1.5 220 3.0 450
08 1/4" 295
2WH030 06 1/8" 3.0 0.33 3.0 305 0.7 100
08 1/4" 295
2W030 10 3/8" 4.0 0.55 10.0 610 15 220
15 1/2" 600
2WL030 10 3/8" 5.0 0.83 15.0 610 0.7 100
15 1/2" 600
  1. NPT thread is available.
  2. The weight in the table is the terminal valve's weight, 2KL030 seriesgrommet valve's weight is 10g less than terminal's.
    2KL050 series grommet valve's weight is 20g less than terminal's.

Ordering code | AirTAC - Solenoid Valve โซลินอยด์วาล์ว สแตนเลส 2KL Series

Ordering code for valves

Example: 2Klh03008AT

How to Select: 2KL(1) H(2) 030(3) 08(4) A(5) [ ](6) T(7)

(1) Model(2)Pressure condition(3) Size series(4) Port size(5)Voltage(6) Electrical entry(7) Thread type
2KL : 2/2 way direct-acting and normally opened H: high preesure
Blank: Standard
030: 030 Series 06: 1/8"
08: 1/4"
A: AC220V
B: DC24V
C: AC110V
E: AC24V
F: DC12V
Blank: Terianl
I: Grommet
T: NPT
10: 3/8"
15: 1/2"
10: 3/8"
15: 1/2"

Flow chart | AirTAC - Solenoid Valve โซลินอยด์วาล์ว สแตนเลส 2KL Series

Flow chart AirTAC Solenoid Valve 2KL Series
Flow chart AirTAC Solenoid Valve 2KL Series

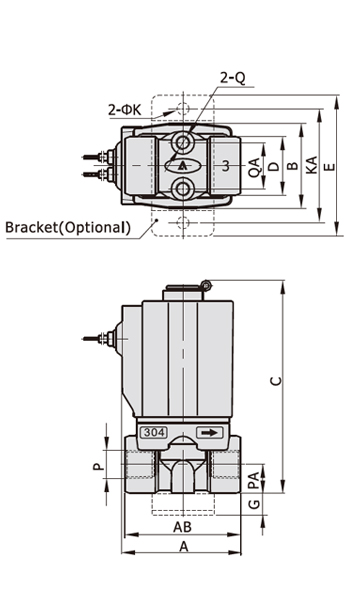

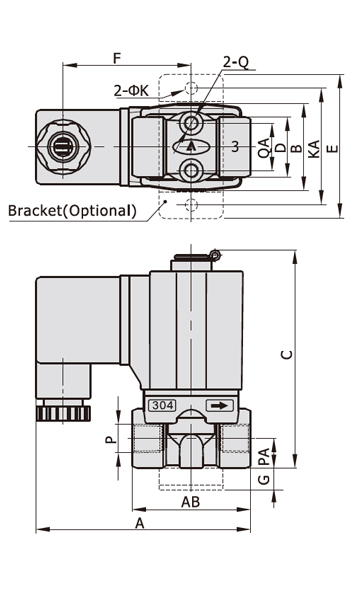

Dimensions | AirTAC - Solenoid Valve โซลินอยด์วาล์ว สแตนเลส 2KL Series

2KL030 (Terminal)

Dimensions AirTAC Solenoid Valve 2KL Series

2KL050 (Terminal)

Dimensions AirTAC Solenoid Valve 2KL Series
Model\ItemAABBCDEFGKKAPPAQQA
2KL30-06 72.5 40 29.5 76 20 49 43.5 10 5.3 40 1/8" 10 M5 16
2KL30-08 72.5 40 29.5 76 20 49 43.5 10 5.3 40 1/4" 10 M5 16
2KL50-10 89.5 52 39 92 26 56 51 10 5.3 48 3/8" 13 M5 23
2KL50-15 89.5 52 39 92 26 56 51 10 5.3 48 1/2" 13 M5 23

2KL030 (Grommet)

Dimensions AirTAC Solenoid Valve 2KL Series

2KL050 (Grommet)

Dimensions AirTAC Solenoid Valve 2KL Series
Model\ItemAABBCDEGKKAPPAQQA
2KL30-06 41 40 29.5 76 20 49 10 5.3 40 1/8" 10 M5 16
2KL30-08 41 40 29.5 76 20 49 10 5.3 40 1/4" 10 M5 16
2KL50-10 60 52 39 92 26 56 10 5.3 48 3/8" 13 M5 23
2KL50-15 60 52 39 92 26 56 10 5.3 48 1/2" 13 M5 23
