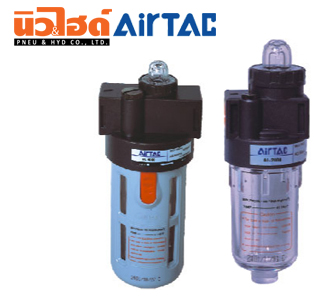

ตัวจ่ายน้ำมันหล่อลื่น รุ่น AL, BL Series

Download PDF: AL, BL Series

Features | AirTAC ตัวจ่ายน้ำมันหล่อลื่น รุ่น AL, BL Series

1. The structure is delicate and compact
2. The quantity of oil dripping can be directly observed through transparent inspection sheet
3. BL, has high-strength plastic shields, which is more safe and reliable to use;
4. The pressure loss and the flow of mist start is low.

---

สัญลักษณ์ (Symbol) | AirTAC - ตัวจ่ายน้ำมันหล่อลื่น รุ่น AL, BL Series

---

Specifications | AirTAC ตัวจ่ายน้ำมันหล่อลื่น รุ่น AL, BL Series

รุ่นสินค้า	ขนาดเกลียว	ความจุของถ้วยใส่น้ำมัน	การจ่ายน้ำมัน	อัตราการไหล สูงสุด l/min	แรงดัน	น้ำหนัก	หมายเหตุ
AL1500	1/8"	25 CC	- มีปุ่มปรับระดับการจ่ายน้ำมัน	3000	0.05 ~ 0.9 MPa (7 ~ 130 psi)	170g	* ชนิดน้ำมันหล่อลื่น VG32 หรือเทียบเท่า
AL2000	1/4"	25 CC		3000
BL2000	1/4"	90 CC		4000		250g
BL3000	3/8"	90 CC		4000
BL4000	1/2"	90 CC		12000

---

Ordering code | AirTAC ตัวจ่ายน้ำมันหล่อลื่น รุ่น AL, BL Series

Example : AL1500P

How to Select: AL₍₁₎ 2000₍₂₎ P₍₃₎

(1) Model	(2) Port size	(3) thread
AL: A sereis lubricator	1500: 1/8"	P: PT T: NPT G: G
	2000: 1/4"
BL: B sereis lubricator	2000: 1/4"
	3000: 3/8"
	4000: 1/2"

---

Inner structure | AirTAC ตัวจ่ายน้ำมันหล่อลื่น รุ่น AL, BL Series

No.	Item	Material
1	Drip pipe	PC
2	Driooer O-ring	NBR
3	Oil adjusting dial	POM
4	Adjusting ring	NBR
5	Lubricator seat	POM
6	Partition	PU
7	Lubricator kit gasket	NBR
8	Adjustor	HDPE
9	Return spring	Stainless steel
10	Oil bowl	PC
11	Sunk tube	PU
12	Lubricator kit	POM
13	Ball	Stainless steel
14	Lubricator fixed plate	SPCC
15	Oil bowl O-ring	NBR
16	Body	Aluminum alloy
17	Oil filling nut O-ring	NBR
18	Oil filling plug	Steel
19	Needle spring	Stainless steel
20	Injector pin	Bronze
21	Check-dome	PC
22	Bowl guard switch	POM
23	Bowl Guard	PA6

---
