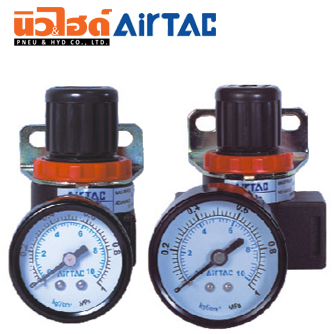

AirTAC - R ตัวปรับแรงลม รุ่น AR, BR Series
ตัวจ่ายน้ำมันหล่อลื่น รุ่น AL, BL Series
Download PDF: AR, BR Series![AirTAC ตัวจ่ายน้ำมันหล่อลื่น รุ่น AL, BL Series AirTAC ตัวจ่ายน้ำมันหล่อลื่น รุ่น AL, BL Series](/images/Products/AirTAC/AirTAC-FRL/AB-Series/ar-br/AR.jpg)
Features | AirTAC ตัวจ่ายน้ำมันหล่อลื่น รุ่น AL, BL Series
- The structure is delicate and compact, which is convenient for installation and application
- The pressed-in- self-locking mechanism can prevent the abnormal movement of the set pressure caused by external in-terfere
- In addition to standard type, lower pressure type is optional (The highest adjustable pressure is 0.4 MPa)
![airtac](/images/Products/Brand/airtac.jpg)
สัญลักษณ์ (Symbol) ตัวปรับแรงลม รุ่น AR, BR Series
![Symbol AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series Symbol AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series](/images/Products/Symbol/AR-BR-Symbol.jpg)
Specifications | AirTAC - R ตัวปรับแรงลม รุ่น AR, BR Series
รุ่นสินค้า | ขนาดเกลียว | หน่วยที่ใช้ | เกจวัดความดัน | ชนิดเกลียว | อัตราการไหล สูงสุด l/min | แรงดันใช้งาน (MPa) | หมายเหตุ |
---|---|---|---|---|---|---|---|
AFR1500 | 1/8" | - MPa - Psi - Bar |
- แบบกลม | - PT - NPT - BSPP |
3000 | 0.05 ~ 0.85 | *มีชุดติดตั้ง (Bracket) |
AFR2000 | 1/4" | 3000 | 0.05 ~ 0.85 | ||||
BFR2000 | 1/4" | 4000 | 0.05 ~ 0.85 | ||||
BFR3000 | 3/8" | 4000 | 0.05 ~ 0.85 | ||||
BFR4000 | 1/2" | 12000 | 0.05 ~ 0.85 |
Ordering code | AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series
Example : AR1500 / AR2000 / BR2000
How to Select: AR(1) 2000(2) L(3) [ ](4) P(5)
(1) Model | (2) Port size | (3) Type code | (4) Scale | (5)Thread |
---|---|---|---|---|
AR: A series Regulator | 1500: 1/8" | Blank: Standard (0.9 MPa) L: Lower pressure (0.4 MPa) |
Blank: MPa P: psi B: bar Z: Double scale (psi kgf/cm2) |
P: PT T: NPT G: G |
2000: 1/4" | ||||
BR: B Series Regulator | 2000: 1/4" | |||
3000: 3/8" | ||||
4000: 1/2" |
Inner structure | AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series
AR
![Inner AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series Inner AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series](/images/Products/AirTAC/AirTAC-FRL/AB-Series/ar-br/AR-Inner-1.jpg)
BR
![Inner AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series Inner AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series](/images/Products/AirTAC/AirTAC-FRL/AB-Series/ar-br/AR-Inner-2.jpg)
No | Item | Material |
---|---|---|
1 | Push button | POM |
2 | Adjusting button | POM |
3 | Adjusting nut | Steel |
4 | Adjusting pillar | Steel |
5 | Adjusting spring | SWC |
6 | Fixed ring | POM |
7 | Adjusting seat | POM |
8 | Body | Aluminum alloy |
9 | Diaphragm | SUS304 & Rubber |
10 | Needle O-ring | NBR |
11 | Balance needle | POM |
12 | Needle gasket | Aluminum alloy & Rubber |
13 | Cap O-ring | NBR |
14 | Return spring | Stanless Steel |
15 | Regulator Cap | POM |
Flow chart | AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series
![Flow Chart AIRTAC R ตัวปรับแรงลม รุ่น AR, BR series Flow Chart AIRTAC R ตัวปรับแรงลม รุ่น AR, BR series](/images/Products/AirTAC/AirTAC-FRL/AB-Series/ar-br/AR-flow-1.jpg)
![Flow Chart AIRTAC R ตัวปรับแรงลม รุ่น AR, BR series Flow Chart AIRTAC R ตัวปรับแรงลม รุ่น AR, BR series](/images/Products/AirTAC/AirTAC-FRL/AB-Series/ar-br/AR-flow-2.jpg)
Pressure chart | AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series
![Pressure Chart AIRTAC R ตัวปรับแรงลม รุ่น AR, BR series Pressure Chart AIRTAC R ตัวปรับแรงลม รุ่น AR, BR series](/images/Products/AirTAC/AirTAC-FRL/AB-Series/ar-br/AR-pressure-1.jpg)
![Pressure Chart AIRTAC R ตัวปรับแรงลม รุ่น AR, BR series Pressure Chart AIRTAC R ตัวปรับแรงลม รุ่น AR, BR series](/images/Products/AirTAC/AirTAC-FRL/AB-Series/ar-br/AR-pressure-2.jpg)
Dimensions | AirTAC R ตัวปรับแรงลม รุ่น AR, BR Series
AR
![Dimensions AIRTAC - R ตัวปรับแรงลม รุ่น AR, BR series Dimensions AIRTAC - R ตัวปรับแรงลม รุ่น AR, BR series](/images/Products/AirTAC/AirTAC-FRL/AB-Series/ar-br/AR-diemsnsion-1.jpg)
BR
![Dimensions AIRTAC - R ตัวปรับแรงลม รุ่น AR, BR series Dimensions AIRTAC - R ตัวปรับแรงลม รุ่น AR, BR series](/images/Products/AirTAC/AirTAC-FRL/AB-Series/ar-br/AR-diemsnsion-2.jpg)
