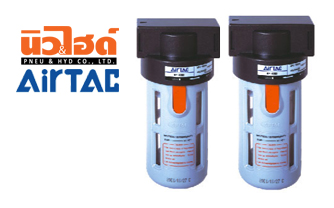

AirTAC - F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

Download PDF: AF, BF Series

Features | AirTAC F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

1. AF series
   1. The structure is delicate and compact
   2. The pressure loss is low and the efficiency of water separating is high
   3. The filter precision includes 5µm and 40 µm (optional)
2. BF series
   1. The pressure loss is low and the efficiency of water separating is high
   2. The bowl has high-strength plastic shields outside, which is more safe and reliable to use
   3. The filter precision includes 5µm and 40 µm (optional)

---

สัญลักษณ์ (Symbol) | AirTAC F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

---

Specifications | AirTAC F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

Model	AF1500	AF2000	BF2000	BF3000	BF4000
Fluid	Air
Port size	1/8"	1/4"	1/4"	3/8"	1/2"
Filtering grade	40 µm or 5 µm
Pressure range	Semi-auto and automatic drain: 0.15~0.9 MPa (20~130 psi); Manual drain: 0.05~0.9 MPa (7~130 psi)
Proof pressure	1.5 MPa (215 psi)
Temperature range	-20~70°C
Capacity of drain bowl	15CC		60CC
Weight	140g		330g

---

Ordering code | AirTAC F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

Example : AF1500 / AF2000 / BF2000 / BF3000

How to Select: AF₍₁₎ 2000₍₂₎ M₍₃₎ W₍₄₎ P₍₅₎

(1) Model	(2) Port size	(3) Drain type	(4) Fittering grade	(5) Thread
AC: A series Filter	1500: 1/8"	Black: semi-auto drain M: Standard manual drain A: Automatic drain (Only BF series)	Black: 40 µm W: 5 µm	P: PT T: NPT G: G
	2000: 1/4"
BC: B series Filter	2000: 1/4"
	3000: 3/8"
	4000: 1/2"

---

Inner structure | AirTAC F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

No	Item	material
1	Drain bowl O-ring	NBR
2	Body	Alumium Alloy
3	Filter element	Makrolon fiber: 5µm Agglonerated by bronze grain: 40µm
4	Umbrella baffle	POM
5	Drain bowl	PC
6	Drain kit	POM
7	Drain seat	POM
8	Drain pillar	POM
9	Return spring	Stainless steel
10	Gasket	POM
11	Air guider	POM
12	Bowl guard switch	POM
13	Bowl guard	PA6
14	Drain seat O-ring	NBR
15	Clip	Spring steel

---

Flow chart | AirTAC F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

---

Dimensions | AirTAC F ตัวกรองลมดักน้ำ รุ่น AF, BF Series

AF series

BF series
