กระบอกลม กระบอกสูบ Air Cylinder SIF Series
Standard Cylinders
SIF Series

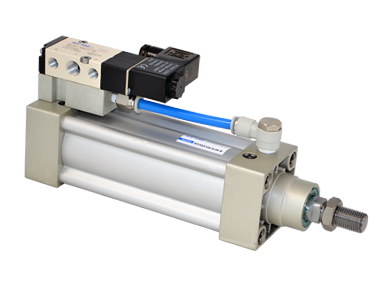

กระบอกลม กระบอกสูบ Air Cylinder รุ่น SIF (SIF Series) (with valve) กระบอกลมพร้อมวาล์วติดตั้งในตัว Standard Cylinder with Valve Type
กระบอกลม รุ่น SIF: กระบอกลมทำงานสองทาง แบบโปรไฟล์ พร้อมวาล์วติดตั้งในตัว Double Acting with Valve Type (Profile Cylinder)
สัญญาลักษณ์ (Symbol)

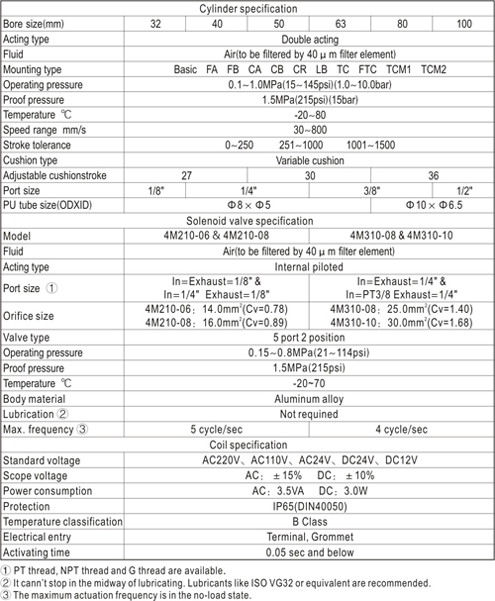

คุณลักษณะ
- มีขนาดความโตของกระบอก(Bore size )ตั้งแต่ 32 , 40 , 50 , 63 , 80 และ 100 mm.
- สามารถทนอุณหภูมิได้ตั้งแต่ -20~80 องศา C
- มีทั้งรุ่นที่มีแม่เหล็กและไม่มีแม่เหล็ก
- ตัวกระบอกทำด้วย อลูมิเนียม อัลลอยด์มีความแข็งแรง และทนต่อการกัดกร่อน
- สามารถนำไปติดตั้งคู่กับการใช้งานได้หลายแบบ และมีหลายรุ่นให้เลือกใช้ตามความเหมาะสม
- มีจุดที่จะยึดติดโช็คกันกระแทกได้ที่ตัวกระบอก เพื่อประหยัดพื่นที่หน้างาน
- วาล์วที่ใช้กับขนาดกระบอกตั้งแต่ 32, 40, 50 จะใช้รุ่น 4M210-06 และ 4M210-08
- วาล์วที่ใช้กับขนาดกระบอกตั้งแต่ 63, 80, 100 จะใช้รุ่น 4M310-08 และ 4M310-10
- มีขนาดของรูต่อใช้งานตั้งแต่ 1หุน(1/8”) , 2หุน(1/4”) , 3หุน(3/8”) และ 4หุน(1/2”)
- ชุดติดตั้งกระบอก(Mounting) ที่ใช้ร่วมกันคือ FA, FB, CA, CR, CB, TC, LB, FTC, และ TCM1, TCM2
- แบบยึดติดฐาน (LB)
- แบบติดตั้งหน้าแปลนด้านหน้า (FA)
- แบบติดตั้งหน้าแปลนด้านหลัง (FB)
- แบบติดท้ายกระบอกชนิดหูเดี่ยว (CA)
- แบบติดท้ายกระบอกชนิดหูคู่ (CB)
- แบบติดตั้งตรงกลางกระบอกพร้อมแกน (TC) ใช้ร่วมกับ ฐานยึดแกน (TF)
- สามารถเลือกชุดติดตั้งปลายแกนกระบอก ขึ้นอยู่กับลักษณะของ อุปกรณ์ที่ไปใช้ต่อร่วมด้วย
