AIRTAC SOLENOID VALVE โซลินอยด์วาล์ว 7A SERIES
Pneumatic Control Valve
7A Series
วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทางรุ่น 7A (7A Series)
สัญญาลักษณ์ (Symbol)

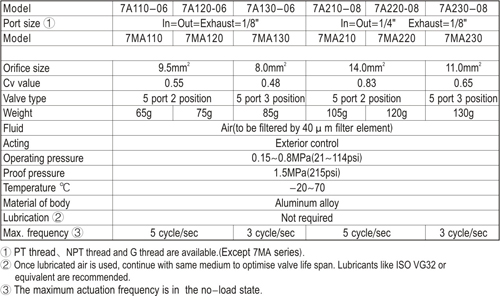

คุณลักษณะ
- วาล์วลมมีทั้งหมด สองชนิดของรุ่นนี้คือ แบบ 5/2 และ 5/3
- วาล์วลมชนิด 5/2 จะมีแบบควบคุมลมทางเดียวและสองทาง
- วาล์วลมชนิด 5/3 จะเป็นแบบควบคุมด้วยลมและสปริงทั้งสองข้าง
- มีอัตราการไหลของลมได้ดี ลมผ่านสะดวก ควบคุมลมได้ดี
- วัสดุวาล์วทำด้วยอลูมิเนียม อัลลอย หล่อ ขึ้นรูป ทำให้เกิดความแข็งแรงสูง
- มีขนาดรูต่อใช้งานให้เลือก คือรุ่น 7A100 จะเป็น 1/8 นิ้ว และ 7A200 จะเป็น 1/4 นิ้ว
- สามารถใช้ร่วมกับฐานวาล์ว 7MA ได้
- ชนิดของเกลียวจะมีเกลียว G , NPT , PT
- ชนิดของ วาล์ว มีรุ่น 10, 20, 30C, 30E และ 30P
- 10 คือรุ่น วาล์วที่ใช้การควบคุมลมทางเดียว 5/2 ทาง (Single Air Control 5/2 Way)
- 20 คือรุ่น วาล์วที่ใช้การควบคุมลมสองทาง 5/2 ทาง (Double Air Control 5/2 Way)
- 30C คือรุ่น วาล์วที่ใช้การควบคุมลมสองทาง 5/3 ทาง ตำแหน่งกลางปิด (Double Air Control 5/3 Way Closed Center)
- 30E คือรุ่น วาล์วที่ใช้การควบคุมลมสองทาง 5/3 ทาง ตำแหน่งกลาง ระบายทิ้ง (Double Air Control 5/3 Way Exhaust Center)
- 30P คือรุ่น วาล์วที่ใช้การควบคุมลมสองทาง 5/3 ทาง ตำแหน่งกลาง ส่งแรงดัน (Double Air Control 5/3 Way Pressure Center)
