วาล์วควบคุมความดันด้วยไฟฟ้า ชนิดลดเสียงรบกวน รุ่น S-BSG Series
วาล์วควบคุมความดัน Hydraulic || Pressure Control Valve
Low Noise Type Solenoid Controlled Relief Valves
วาล์วควบคุมความดันด้วยไฟฟ้า ชนิดลดเสียงรบกวน รุ่น S-BSG Series
รายละเอียด วาล์วควบคุมความดันด้วยไฟฟ้า (ชนิดลดเสียงรบกวน) รุ่น S-BSG Series
หมายเลขรุ่น | ความดันสูงสุด MPa(PSI) | ช่วงการปรับแรงดัน MPa (PSI) | อัตราการไหลสูงสุด L/min | น้ำหนักโดยประมาณ kg (lbs.) | |
---|---|---|---|---|---|
แบบคอยล์คู่ | แบบคอยล์เดี่ยว | ||||
S-BSG-03-X-X-X-X-53X | 25 (3630) | -25 -3630 |
100 (26.4) | 6.0 (13.2) | 5.5 (12.1) |
S-BSG-06-X-X-X-X-53X | 200 (52.8) | 6.9 (15.2) | 6.4 (14.1) | ||
S-BSG-10-X-X-X-X-53X | 400 (106) | 12.6 (27.8) | 12.1 (26.7) |
ตารางเลือกหมายเลขรุ่น วาล์วควบคุมความดันด้วยไฟฟ้า (ชนิดลดเสียงรบกวน) รุ่น S-BSG Series
F- | S- | BS | G | -03 | -V | -2B3A | -A100 | -N | -L | 53 | Design Standards |
---|---|---|---|---|---|---|---|---|---|---|---|
ซีลแบบพิเศษ | ชนิดลด เสียงรบกวน | หมายเลข รุ่น | ลักษณะ การติดตั้ง | ขนาด วาล์ว | แบบมี การระบาย | รูปแบบ การระบาย | ชนิดไฟ | รูปแบบ การต่อไฟ | ทิศทาง ตัวปรับ | Design Number | |
F: ซีลชนิดพิเศษ สำหรับน้ำมัน สังเคาระห์ |
S : แบบลดเสียง รบกวน |
BS : |
G : แบบวางฐาน |
03 06 10 |
V : For Hingh Venting Pressure Feature |
2B3A 2B3B 2B3B 2B2 3C2 3C3 |
None : แบบกล่อง |
L : ซ้าย R : ขวา |
53 | None : Japanese Std. "JIS" 90 : N.american Design Std. |
|
N : แบบปลั๊ก With Plug-in Connector (DIN) |
80 : European Design Std. |

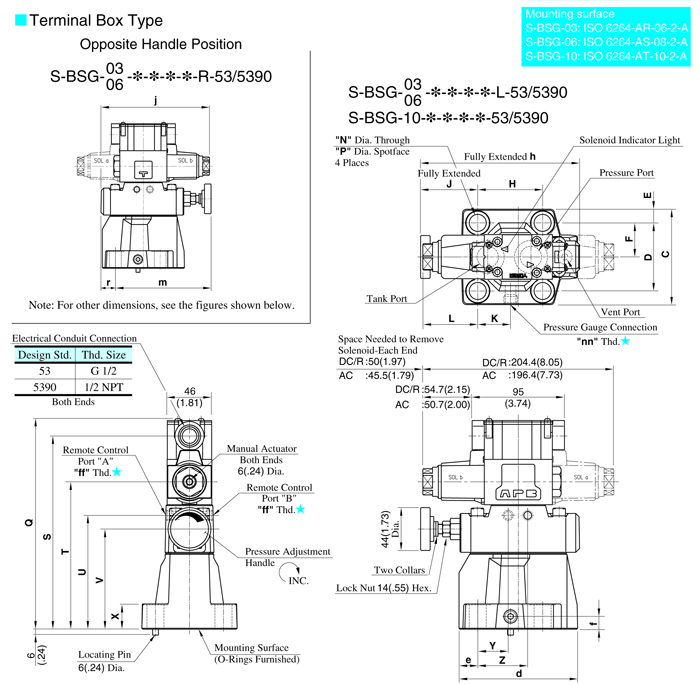

โครงสร้าง วาล์วควบคุมความดันด้วยไฟฟ้า (ชนิดลดเสียงรบกวน) Hydraulic || Terminal Box Type รุ่น S-BSG Series
Mounting surface
- S-BSG-03 : ISO 6264-AR-06-2-A
- S-BSG-06 : ISO 6264-AS-08-2-A
- S-BSG-10 : ISO 6264-AT-10-2-A
- วาล์วควบคุมความดันด้วยไฟฟ้า (ชนิดลดเสียงรบกวน) รุ่น S-BSG Series
หมายเลข รุ่น | Dimensions mm (Inches) | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
C | D | E | F | H | J | K | N | P | Q | S | |
S-BSG-03 | 76 (2.99) |
53.8 (2.12) |
11.1 (.44) |
26.9 (1.06) |
53.8 (2.12) |
73.6 (2.90) |
26.9 (1.06) |
13.5 (.53) |
21 (.83) |
216.8 (8.54) |
198.5 (7.81) |
S-BSG-06 | 98 (3.86) |
70 (2.76) |
14 (.55) |
35 (1.38) |
66.7 (2.63) |
58.8 (2.31) |
33.7 (1.33) |
17.5 (.69) |
26 (1.02) |
216.8 (8.54) |
198.5 (7.81) |
S-BSG-10 | 120 (4.72) |
82.6 (3.25) |
18.7 (.74) |
41.3 (1.63) |
88.9 (3.50) |
46.1 (1.81) |
44.9 (1.77) |
21.5 (.85) |
32 (1.26) |
251.8 (9.91) |
233.5 (9.19) |
หมายเลข รุ่น | Dimensions mm (Inches) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
T | U | V | X | Y | Z | d | e | f | h | m | r | |
S-BSG-03 | 151.5 (5.96) |
117 (4.61) |
103 (4.06) |
21.5 (.85) |
17.1 (.67) |
36.6 (1.44) |
106 (4.17) |
26.1 (1.03) |
13 (.51) |
163.5 (6.44) |
127.4 (5.02) |
36.1 (1.42) |
S-BSG-06 | 151.5 (7.81) |
117 (4.61) |
103 (4.06) |
26 (1.02) |
31.9 (1.26) |
51.4 (2.02) |
122 (4.80) |
19.3 (.76) |
13 (.51) |
163.5 (6.44) |
142.2 (5.60) |
21.3 (.84) |
S-BSG-10 | 186.5 (7.34) |
149 (5.87) |
135 (5.31) |
33.5 (1.32) |
43.2 (1.70) |
62.7 (2.47) |
155 (6.10) |
21.1 (.83) |
18 (.71) |
180 (7.09) |
- | - |
หมายเลขรุ่น | Ac Solenoind | DC/R Solenoid | ||
---|---|---|---|---|
L | j | L | j | |
S-BSG-03 | 71.3 (2.81) |
161.2 (6.35) |
75.3 (2.96) |
165.2 (6.50) |
S-BSG-06 | 56.55 (2.22) |
161.2 (6.35) |
60.5 (2.38) |
165.2 (6.50) |
S-BSG-10 | 44.3 (1.74) |
- | 48.3 (1.90) |
- |
