วาล์วควบคุมความดันแบบทางอ้อม ชนิดลดเสียงรบกวน รุ่น S-BG Series
วาล์วควบคุมความดัน Hydraulic || Pressure Control Valve
Hydraulic || Low Noise Type Pilot Operated Relief Valves
วาล์วควบคุมความดันแบบทางอ้อม ชนิดลดเสียงรบกวน รุ่น S-BG Series
สัญลักษณ์ (SYMBOL) วาล์วควบคุมความดันแบบทางอ้อม (ชนิดลดเสียงรบกวน) รุ่น S-BG Series
รายละเอียด วาล์วควบคุมความดันแบบทางอ้อม (ชนิดลดเสียงรบกวน) รุ่น S-BG Series
หมายเลขรุ่น | ความดันสูงสุด MPa(PSI) | ช่วงการปรับแรงดัน MPa (PSI) | อัตราการไหลสูงสุด L/min | น้ำหนัก kg (lbs.) |
---|---|---|---|---|
แบบเกลียว | ||||
S-BG-03-X-X-40X | 25 (3630) | -25 -3630 |
100 (26.4) | 4.1 (9.4) |
S-BG-06-X-X-40X | 200 (52.8) | 5.0 (11.0) | ||
S-BG-10-X-40X | 400 (106) |
10.5 (23.2) |
ตารางเลือกหมายเลขรุ่น วาล์วควบคุมความดันแบบทางอ้อม (ชนิดลดเสียงรบกวน) รุ่น S-BG Series
F- | S- | B | G | -03 | -V | -L | -40 | Design Std. |
---|---|---|---|---|---|---|---|---|
ซีลแบบพิเศษ | Low Noise Type | หมายเลขรุ่น | ลักษณะการติดตั้ง | ขนาดวาล์ว | แบบมีการระบาย | ความดันตัวปรับ | Design Number | |
F: ซีลชนิดพิเศษ สำหรับน้ำมันสังเคาระห์ |
S: ชนิดลดเสียงรบกวน | B : แบบทางอ้อม | G : แบบวางฐานวาล์ว | 03 | V : For Hingh Venting Pressure Feature |
L : ด้านซ้าย R : ด้านขวา |
40 | 90 : N.american Design Std. |
06 | 40 | |||||||
10 | 40 |

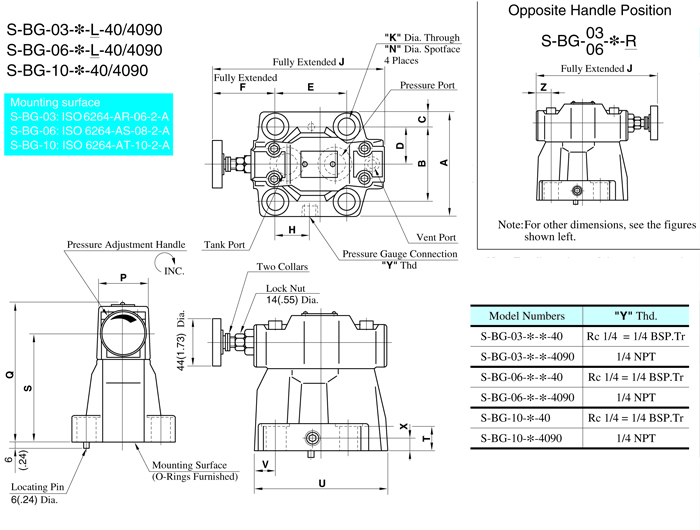

โครงสร้าง วาล์วควบคุมความดันแบบทางอ้อม ชนิดลดเสียงรบกวน (Hydraulic || Low Noise Type Pilot Operated Relief Valves) รุ่น S-BG Series
- วาล์วควบคุมความดันแบบทางอ้อม (ชนิดลดเสียงรบกวน) รุ่น S-BG-03-X-L40/4090, S-BG-06-X-L40/4090, S-BG-10-X-40/4090
หมายเลขรุ่น | Dimensions mm (Inches) | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | D | E | F | H | J | K | N | P | Q | S | T | U | V | X | Z | ||
S-BG-03 | 76 (2.99) |
53.8 (2.12) |
11.1 (.44) |
26.9 (1.06) |
53.8 (2.12) |
73.6 (2.90) |
26.9 (1.06) |
163.5 (6.44) |
13.5 (.53) |
21 (.83) |
50 (1.97) |
130 (5.12) |
103 (4.06) |
21.5 (.85) |
106 (4.17) |
26.1 (1.03) |
13 (.51) |
36.1 (1.42) |
|
S-BG-06 | 98 (3.86) |
70 (2.76) |
14 (.55) |
35 (1.38) |
66.7 (2.63) |
58.8 (2.31) |
33.7 (1.33) |
163.5 (6.44) |
17.5 (.69) |
26 (1.02) |
50 (1.97) |
130 (5.12) |
103 (4.06) |
26 (1.02) |
122 (4.80) |
19.3 (.76) |
13 (.51) |
21.3 (.84) |
|
S-BG-10 | 120 (4.72) |
82.6 (3.25) |
18.7 (.74) |
41.3 (1.63) |
88.9 (3.50) |
46.1 (1.81) |
44.9 (1.77) |
180 (7.09) |
21.5 (.85) |
32 (1.26) |
65 2.56() |
167 (6.57) |
135 (5.31) |
33.5 1.32() |
155 (6.10) |
21.1 (.83) |
18 (.71) |
- |
