วาล์วปรับแรงดันแบบซ้อน รุ่น MBP, MBA, MBB-03 Series

ReliefValve-03

วาล์วแบบซ้อน Hydraulic || Modular Valve

วาล์วปรับแรงดัน (แบบวางซ้อน) Hydraulic || Relief Modular Valve

วาล์วปรับแรงดัน (แบบวางซ้อน) Hydraulic || Relief Modular Valve รุ่น MBP, MBA, MBB, MBW-03 Series

สัญลักษณ์ (SYMBOL) วาล์วปรับแรงดัน (แบบวางซ้อน) Hydraulic || Relief Modular Valve รุ่น MBP, MBA, MBB, MBW-03 Series

Model NumberGraphic SymbolsDetailed Graphic Symbols
MBP-03 Symbol-MBP1 Symbol-MBP2
MBA-03 Symbol-MBA1 Symbol-MBA2
MBB-03 Symbol-MBB1 Symbol-MBB2

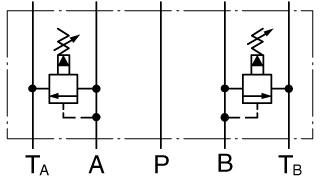

MBW-03 Symbol-MBW1 Symbol-MBW2
logo-yuken

รายละเอียด วาล์วปรับแรงดัน (แบบวางซ้อน) Hydraulic || Relief Modular Valve รุ่น MBP, MBA, MBB, MBW-03 Series

วาล์วปรับแรงดัน (แบบวางซ้อน) Hydraulic || Relief Modular Valve รุ่น MBP, MBA, MBB, MBW-03 Series
ชื่อรุ่นแรงดันใช้งานสูงสุด
MPa (PSI)
อัตราการไหลสูงสุด
L/min (U.S.GPM)
MBP-03-X-30
MBA-03-X-30
MBB-03-X-30
MBW-03-X-30
31.5 (4570) 70 (18.5)

ตารางเลือกรุ่น วาล์วปรับแรงดัน (แบบวางซ้อน) Hydraulic || Relief Modular Valve รุ่น MBP, MBA, MBB, MBW-03 Series

วาล์วปรับแรงดัน (แบบวางซ้อน) Hydraulic || Relief Modular Valve รุ่น MBP, MBA, MBB, MBW-03 Series
F-MBP-03-C-30*
ชีลชนิดพิเศษชนิดวาล์วขนาด
วาล์ว
ช่วงการปรับแรงดันDesign NumberDesign Standard
F :
ชีลชนิดพิเศษ
สำหรับน้ำมันกึ่ง
สังเคราะห์
MBP : Relief Valve for P-Line
MBP : Relief Valve for A-Line
MBP : Relief Valve for B-Line
MBW : Relief Valve for A&B-Line
03 C : *-7
(*-1020)
H :
3.5-31.5
(510-4570)
30 None : Japanese Std. "JIS"&
European Design Std.

โครงสร้างวาล์วปรับแรงดัน (แบบวางซ้อน) Hydraulic || Relief Modular Valve รุ่น MBP, MBA, MBB, MBW-03 Series

  • วาล์วปรับแรงดัน (แบบวางซ้อน) Hydraulic || Relief Modular Valve รุ่น MBW-03-X-30MBW-ST
