วาล์วกันตกแบบซ้อน รุ่น MHP, MHA, MHB-03 Series

MHP-MHA-MHB-Series

วาล์วแบบซ้อน Hydraulic || Modular Valve

Hydraulic || Sequence Modular Valves/Counterbalance Modular Valves

วาล์วจัดลำดับ (แบบวางซ้อน)/วาล์วกันตก (แบบวางซ้อน)

วาล์วจัดลำดับ (แบบวางซ้อน)/วาล์วกันตก (แบบวางซ้อน) (Hydraulic || Sequence Modular Valves/Counterbalance Modular Valves) รุ่น MHP, MHA, MHB-03 Series

สัญลักษณ์ (SYMBOL) วาล์วจัดลำดับแบบวางซ้อน (Hydraulic || Sequence Modular Valves/Counterbalance Modular Valves) รุ่น MHP, MHA, MHB-03 Series

Model NumberGraphic SymbolsDetailed Graphic Symbols
MHP-03 Symbol-MHP1 Symbol-MHP2
MHA-03 Symbol-MHA1 Symbol-MHA2
MHB-03 Symbol-MHB1 Symbol-MHB2
logo-yuken

รายละเอียด วาล์วจัดลำดับแบบวางซ้อน (Hydraulic || Sequence Modular Valves) รุ่น MHP, MHA, MHB-03 Series

วาล์วจัดลำดับแบบวางซ้อน (Hydraulic || Sequence Modular Valves) รุ่น MHP, MHA, MHB-03 Series
ชื่อรุ่นแรงดันใช้งานสูงสุด
MPa (PSI)
อัตราการไหลสูงสุด
L/min (U.S.GPM)
อัตราการไหลผ่าน
MHP-03-X-200 25 (3630) 50 (13.2) -
MHA-03-X-20 70 18.5)
MHB-03-X-20

ตารางเลือกรุ่น วาล์วจัดลำดับแบบวางซ้อน (Hydraulic || Sequence Modular Valves) รุ่น MHP, MHA, MHB-03 Series

วาล์วจัดลำดับแบบวางซ้อน (Hydraulic || Sequence Modular Valves) รุ่น MHP, MHA, MHB-03 Series
F-MHA-03-C-20*
ชีลชนิดพิเศษหมายเลขรุ่นขนาด
วาล์ว
ช่วงการปรับแรงดันDesign NumberDesign Standard
F :
ชีลชนิดพิเศษ
สำหรับน้ำมันกึ่ง
สังเคราะห์
MHP : Sequence Valves for P-Line 03 N :
*-1.8 (*-260)
A :
1.8-3.5 (260-510)
B :
3.5-7 (510-1020)
C :
7-14 (1020-2030)
20 None : Japanese Std. "JIS"&
European Design Std.
MHA : Counterbalance Valve for A-Line
MHB : Counterbalance Valve for B-Line
30

โครงสร้างวาล์วจัดลำดับแบบวางซ้อน (Hydraulic || Sequence Modular Valves) รุ่น MHP, MHA, MHB-03 Series

  • วาล์วจัดลำดับแบบวางซ้อน (Hydraulic || Sequence Modular Valves) รุ่น MHP-03-X-20MHP03-ST

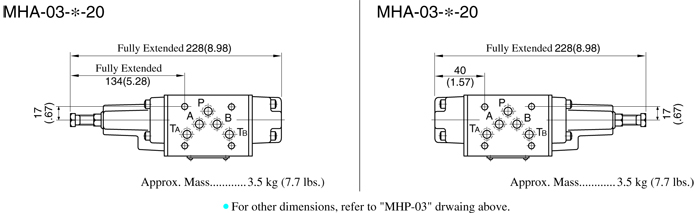

  • วาล์วจัดลำดับแบบวางซ้อน (Hydraulic || Sequence Modular Valves) รุ่น MHA-03-X-20MHA03-ST
