Hiwin Positioning Measurement - PG Type

  • Didital or analog signal output availble / Avaliable gap up to 0.4 mm.
  • Compact design and compatible with HIWIN linear guideways
  • Cost-effective and reliable
  • Optimal solution for automation quipment that requires precise feed back
  • Resolution up to 1 µm / Repeatability up to ±2 µm

Positioning Measurement - PG Type

ดาวน์โหลดไฟล์ PDF
Hiwin Positioning Measurement - PG Type
Hiwin Positioning Measurement - PG Type

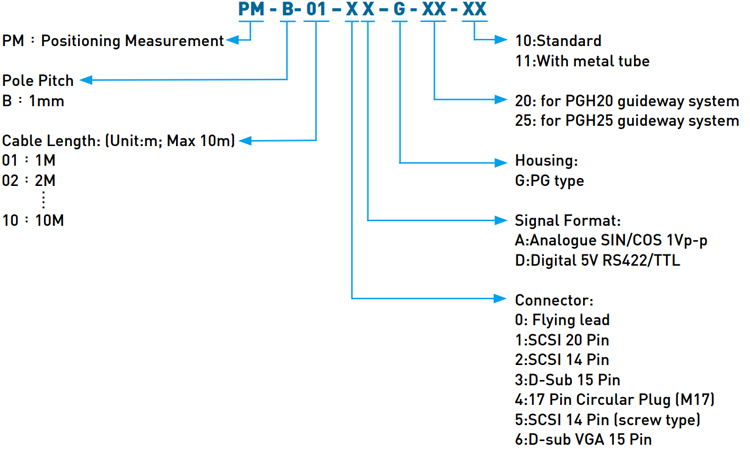

Code| Positioning Measurement - PG Type

Hiwin Positioning Measurement - PG Type


Specifications | Positioning Measurement - PG Type

Pole pitch1mm
Available gap(1) 0.4mm
Signal format Analogue Digital
Output signal SIN/COS 1Vp-p 5V TTL/RS422
Resolution 1mm 1µm
Repeatability(2) ±3µm ±2µm
Reference signal 1 mm/pulse
Maximum travel speed 10 m/sec 5 m/sec
Input voltage 5VDC±5%
Operating temperature 0 ~ 50 °C
Storage temperature -5 ~ 70 °C
Protectopm class IP67
  • Note
    1. Please refer Chap 4.7 for Gap-Repeatability relationship.
    2. The data were measured while gap is 0.1 mm.
