วาล์วควบคุมอัตราการไหลแบบทางเดียว

SRT-SRG-Series

วาล์วควบคุมอัตราการไหล (Hydraulic || Flow Control Valves)

วาล์วควบคุมอัตราการไหลแบบทางเดียว (Hydraulic || Restrictors/One Way Restrictors)

วาล์วควบคุมอัตราการไหลแบบทางเดียว (Hydraulic || Restrictors/One Way Restrictors) รุ่น SRT-SRCT Series

สัญลักษณ์ (SYMBOL) วาล์วควบคุมอัตราการไหลแบบทางเดียว (Hydraulic || Restrictors/One Way Restrictors) รุ่น SRT-SRCT Series

Symbol-SRT-SRG
logo-yuken

รายละเอียด วาล์วควบคุมอัตราการไหลแบบทางเดียว (Hydraulic || Restrictors/One Way Restrictors) รุ่น SRT-SRCT Series

วาล์วควบคุมอัตราการไหลแบบทางเดียว (Hydraulic || Restrictors/One Way Restrictors) รุ่น SRT-SRCT Series
ชื่อวาล์วหมายเลขรุ่นปริมาณอัตราการไหล
ต่ำสุด (L/min)
แรงดันใช้งาน
สูงสุด MPa (PSI)
น้ำหนักโดยประมาณ
kg (lbs.)
แบบเกลียวแบบฐานวาล์วThreaded
Connection
Sub-plate
Mounting
ควบคุมอัตราการไหล SRT-03-50/5080/5090 SRG-03-50/5090 30 (7.9) 25 (3630) 1.5 (3.3) 2.5 (5.5)
SRT-06-50/5080/5090 SRG-06-50/5090 85 (22.4) 3.8 (8.4) 3.9 (8.6)
SRT-10-50/5080/5090 SRG-10-50/5090 230 (60.7) 9.1 (20.1) 7.5 (16.5)
ควบคุมอัตราการไหล
แบบทางเดียว
SRCT-03-50/5080/5090 SRCG-03-50/5090 30 (7.9) 25 (3630) 1.5 (3.3) 2.5 (5.5)
SRCT-06-50/5080/5090 SRCG-06-50/5090 85 (22.4) 3.8 (8.4) 3.9 (8.6)
SRCT-10-50/5080/5090 SRCG-10-50/5090 230 (60.7) 9.1 (20.1) 7.5 (16.5)

ตารางเลือกรุ่น วาล์วควบคุมอัตราการไหลแบบทางเดียว (Hydraulic || Restrictors/One Way Restrictors) รุ่น SRT-SRCT Series

วาล์วควบคุมอัตราการไหลแบบทางเดียว (Hydraulic || Restrictors/One Way Restrictors) รุ่น SRT-SRCT Series
F-SRT-03-50*
ชีลชนิดพิเศษหมายเลขรุ่นลักษณะ
การติดตั้ง
ขนาดวาล์วDesign
Number
Design
Standards
F: ซีลชนิดพิเศษ
สำหรับน้ำมันสังเคาระห์
SR :
ควบคุมอัตราการไหล
T : แบบเกลียว 03 50 None : Japanese Std. "JIS"
80 : European Design Std.
90 : N.american Design Std.
06 50
10 50
G : แบบวางฐาน 03 50 None : Japanese Std. "JIS"&
European Design Std.
90 : N.american Design Std.
06 50
10 50
SRC :
ควบคุมอัตราการไหล
แบบทางเดียว
T : แบบเกลียว 03 50 None : Japanese Std. "JIS"
80 : European Design Std.
90 : N.american Design Std.
06 50
10 50
G : แบบวางฐาน 03 50 None : Japanese Std. "JIS"&
European Design Std.
90 : N.american Design Std.
06 50
10 50

โครงสร้าง วาล์วควบคุมอัตราการไหลแบบทางเดียว (Hydraulic || Restrictors/One Way Restrictors) รุ่น SRT-SRCT Series

  • วาล์วควบคุมอัตราการไหลแบบทางเดียว รุ่น SRT/SRCT-03-50/5080/5090, SRT/SRCT-06-50/5080/5090, SRT/SRCT-10-50/5080/5090SRT-SRCT-ST
  • วาล์วควบคุมอัตราการไหลแบบทางเดียว รุ่น SRG/SRCG-03-50/5090SRG-SRCG-03-ST
  • วาล์วควบคุมอัตราการไหลแบบทางเดียว รุ่น SRG/SRCG-06-50/5090SRG-SRCG-0650-ST

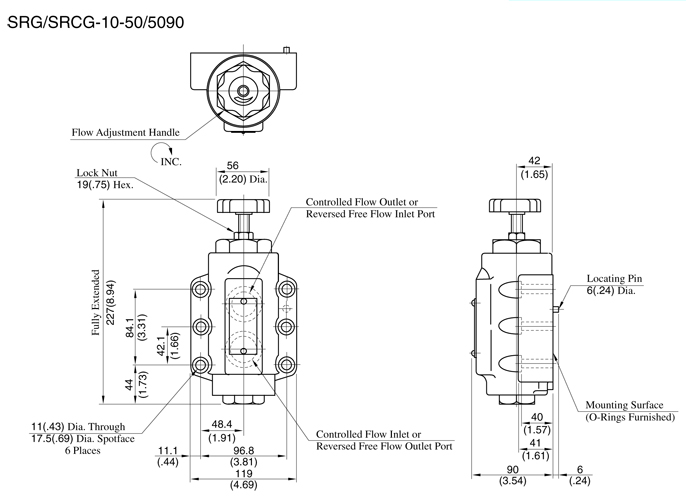

  • วาล์วควบคุมอัตราการไหลแบบทางเดียว รุ่น SRG/SRCG-10-50/5090SRG-SRCG-1050-ST
