AirTAC - Solenoid Valve วาล์วควบคุมทิศทางหรือโซลินอยด์วาล์ว ESV Series

Solenoid Valve วาล์วควบคุมทิศทางหรือโซลินอยด์วาล์ว ESV Series

Download PDF: Solenoid valve ESV Series

Features | AirTAC Solenoid valve วาล์วควบคุมทิศทางหรือโซลินอยด์วาล์ว ESV Series

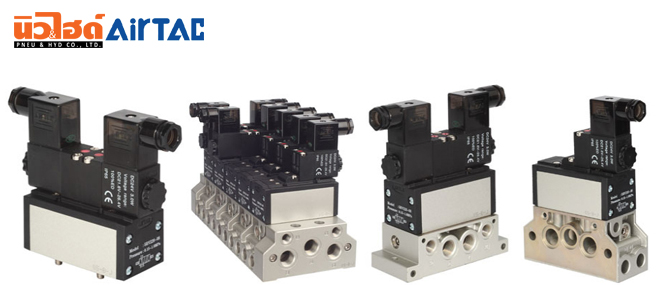

Solenoid Valve วาล์วควบคุมทิศทางหรือโซลินอยด์วาล์ว รุ่น ESV (ESV Series) แบบ ISO ชนิด 5/2, 5/3 ทาง ISO Standard Solenoid Valve (5/2, 5/3 Way)

1. Succinct appearance and compact conformation.
2. ขนาดของวาล์วสำหรับติดตั้งเป็นไปตามมตราฐาน ISO 5599/1
3. ใช้ชีลชนิดพิเศษจึงทำให้อัตราการไหลสูงและวาล์วมีอายุการใช้งานยืนยาว
4. For 200 | 300 | 400 series you can adjust the installation direction of the gasket to change the acting type: internal pilot, external pilot, or air control.
5. You need install the valve together with the sub-base. There are individual and parallel types for manifold sub-base.
6. There are various connection and installation method for manifold. IIis easy to use.
7. The manifold of 200 | 300 | 400 series have the function of exhaust throttling, so no need to connect another throttle valve.

---

Specifications | AirTAC - Solenoid Valve วาล์วควบคุมทิศทางหรือโซลินอยด์วาล์ว ESV Series

รายการ		สเป็ค
รุ่น		200 Series	300 Series	400 Series	600 Series
ของไหล		ลมขนาดไม่เกิน 40 ไมครอน
การทำงาน		Internal pilot or external pilot
น้ำมัน (1)		ไม่ต้องใช้
ความดัน	ความดันภายใน	0.2 ~ 1.0 MPa (29 ~ 145 psi)
	ความดันภายนอก	0 ~ 1.0 MPa (0 ~ 145 psi)
ความดัน		0.2 ~ 1.0 MPa (29 ~ 145psi)
ความดันที่รับรอง		1.5 MPa (215psi)
อุณหภูมิ		-20 ~70 °C
ขนาดรูของแมนิโฤลด์ (2)		1/4"	3/8"	1/2"	3/4"
ขนาดรู เข้า-ออก		3/8"	1/2"	3/4"	1
โวลท์		AC: ±15%, DC: ±10%
กินไฟฟ้า		AC: 3.5VA, DC: 3.0W
เวลาทำงาน (0.5 MPa) Open\close	10/20 Series	33\41ms	42\55ms	50\68ms	55\85ms

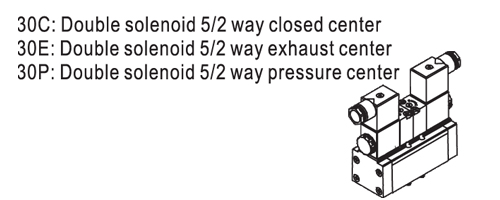

	30 C\E\P Series	38\50ms	52\62ms	52\68ms	55\85ms
ความเป็นฉนวน		Class B
ระดับการป้องกันน้ำ/ฝุ่น		IP65
ขนาดการติดตั้ง		ISO5599-1 Standard

---

Ordering code | AirTAC - Solenoid Valve วาล์วควบคุมทิศทางหรือโซลินอยด์วาล์ว ESV Series

Ordering code of valve

Example: ESV210A

How to Select: ESV₍₁₎ 2₍₂₎10₍₃₎ A₍₄₎ [ ]₍₅₎ [ ]₍₆₎

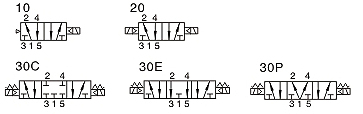

(1) Model	(2) Code	(30) Valve type	(4) Voltage	(5) Electrial entry	(6) Pilot type
ESV : ISO standard solenoid valve	2: 200 series 3: 300 series 4 400 series 6: 600 series		A: AC220V B: DC24V C: AC110V E: AC24V F: DC12V	Blank: Terminal I: Grommet	Blank: internal pilot W: External pilot

Ordering code for manifold

Example: ESV201M

How to Select: ESV₍₁₎ 20₍₂₎ 1M₍₃₎ [ ]₍₄₎ [ ]₍₅₎ [ ]₍₆₎

(1) Model	(2) Code	(3) manifold	(4) Thread type	(5) Exlenal pilot port type	(6) Port position type

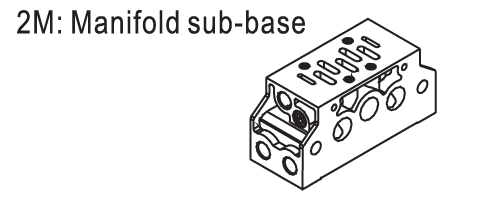

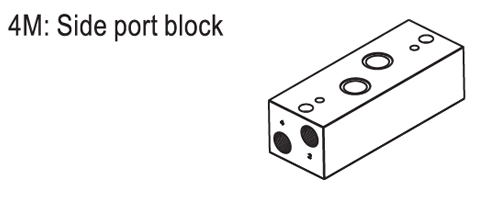

ESV : ISO standard solenoid valve	2: 200 series 3: 300 series 4: 400 series 6: 600 series		Blank: PT G: G	1M: Blank L Indivdual pilot port 2M: BLank : Indivdual pilot port W: centralized pilot	1M Blank: Side port B: bottom port 2M: Blank: L Left side port R: Right side port B: bottom port 4M: Blank: Left side port R: Right side port

Ordering code of accessories

How to Select: PESV200MR2

How to Select: P₍₁₎ ESV200M₍₂₎ R2₍₃₎

Accessories code	Code	Accessories type
P: unit accessories	ESV200M : 200 series manifold ESV300M : 300 series manifold ESV400M : 400 series manifold ESV500M : 500 series manifold	R2 : Blank plate for manifold

---

Inner structure | AirTAC - Solenoid Valve วาล์วควบคุมทิศทางหรือโซลินอยด์วาล์ว ESV Series

AR

No.	Item	No.	Item	No.	Item
1	bottom cover	10	spacer	19	polot kit
2	O-ring	11	O-ring	20	Gasket
3	O-ring	12	Big piston sheath	21	Cover plate
4	Wear ring	13	Big piston O-ring	22	Spool
5	O-ring	14	Big piston	23	Upper cover gasket
6	Screw	15	Screw	24	Upper cover
7	O-ring	16	Screw	25	Small piston
8	Body	17	Gasket	26	Small piston O-ring
9	Gasket	18	Manual Override	27	Small piston sheath

---

Flow chart | AirTAC - Solenoid Valve วาล์วควบคุมทิศทางหรือโซลินอยด์วาล์ว ESV Series

---

Dimensions | AirTAC Solenoid Valve วาล์วควบคุมทิศทางหรือโซลินอยด์วาล์ว ESV Series
