วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2 5/3 ทาง รุ่น 4A Series

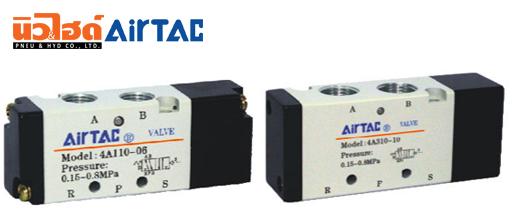

Download PDF: Pneumatic Control valve 4A Series![AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2 5/3 ทาง รุ่น 4A Series AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2 5/3 ทาง รุ่น 4A Series](/images/Products/AirTAC/AirTAC-ControlValve/Pneumatic-Control-Valve/4a/4A.jpg)
Features | AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2 5/3 ทาง รุ่น 4A Series
วาล์วควบคุมทิศทางด้วยลม ชนิด 5/2, 5/3 ทาง Air Valve (5/2, 5/3 Way) อุปกรณ์นิวเมติกส์ Pneumatics สินค้าแบรน AirTAC จากประเทศไต้หวัน
- Structure in sliding column mode: good tightness and sensitive reaction.
- Three position air valve have three kinds of central function for your choice.
- Double air control valves have memory function.
- Internal hole adopts special processing technology which has little attrition friction, low start pressure and long service life.
- No need to add oil for lubrication.
- Integrate with the manifold to save installtion space.
![airtac airtac](/images/Products/Brand/airtac.jpg)

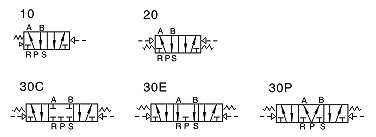

สัญลักษณ์ (Symbol) | AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทาง รุ่น 4A Series
![Symbol 4A AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทาง รุ่น 4A Series Symbol AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทาง รุ่น 4A Series](/images/Products/AirTAC/AirTAC-ControlValve/Pneumatic-Control-Valve/4a/4A-symbol.jpg)
Specifications | AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทาง รุ่น 4A Series
Model | 4A110-M5 4A120-M5 | 4A130C-M5 4A130E-M5 4A130P-M5 | 4A110-06 4A120-06 | 4A130C-06 4A130E-06 4A130P-06 |
---|---|---|---|---|
Fluid | Air (to be filtered by 40µm filter element) | |||
Acting | Exterior control | |||
Port size (1) | In=Out=M5 | In=Out=1/8" | ||
Orifice size | 5.5 mm2 (Cv = 0.31) |
5.0 mm2 (Cv = 0.28) |
12.0 mm2 (Cv = 0.67) |
9.0 mm2 (Cv = 0.50) |
Valve type | 5 port 2 position | 5 port 3 postion | 5 port 2 postion | 5 port 3 postion |
Operating pressure | 0.15~0.8 MPa (21~114 psi) | |||
Proof pressure | 1.5 MPa (215 psi) | |||
Temperature | -20~70 °C | |||
Material of body | Aluminum alloy | |||
Lubrication (2) | Not required | |||
Max. frequency (3) | 5 cycle/sec | 3 cycle/sec | 5 cycle/sec | 3 cycle/sec |
Weight (g) | 4A110-M5:85 4A120-M5:140 |
165 | 4A110-M5:85 4A120-M5:140 |
165 |
- PT thread, NPT thread and G thread are availble.
- Once lubricated air is used, continue with same medium to optimise valve life span. Lubricants like ISO VG32 or equivalent are recommended.
- The maximum actuation frequency of no-load state.
Ordering code | AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทาง รุ่น 4A Series
Ordering code for manifold
Example: 4A110 / 4A120 / 4A130C / 4A130E
How to Select: 4A(1) 1(2) 10(3) 06(4) [ ](5)
(1) Model | (2) Code | (3) Valve type | (4) Port size | (5) Acting type | |
---|---|---|---|---|---|
4A: Air valve (5/2, 5/3way) | 1: 100 Series | 10: Single air control 5/2 way 20: Double air control 5/2 way 30C: Double air control 5/3 closed center 30E: Double air control 5/3 exhaust center 30P: Double air control 5/3 way pressure center |
M5: M5 06: 1/8" |
1/8" | Blank : PT T: NPT G: G |
M5 | No this code |
Inner structures | AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทาง รุ่น 4A Series
![Inner Chart AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทาง 4A series Inner Chart AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทาง 4A series](/images/Products/AirTAC/AirTAC-ControlValve/Pneumatic-Control-Valve/4a/4A-inner-1.jpg)
![Inner Chart AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทาง 4A series Inner Chart AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทาง 4A series](/images/Products/AirTAC/AirTAC-ControlValve/Pneumatic-Control-Valve/4a/4A-inner-2.jpg)
![Inner Chart AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทาง 4A series Inner Chart AirTAC วาล์วควบคุมทิศทางการไหลด้วยแรงลม ชนิด 5/2, 5/3 ทาง 4A series](/images/Products/AirTAC/AirTAC-ControlValve/Pneumatic-Control-Valve/4a/4A-inner-3.jpg)
No. | Item | No. | Item | No. | Item |
---|---|---|---|---|---|
1 | Screw | 7 | Spool | 13 | Screw |
2 | Spring | 8 | Wear riang | 14 | Spring holder |
3 | Bottom cover | 9 | Piston | 15 | Return Spring |
4 | Botom covergasket | 10 | Pilot body | 16 | Spring holder |
5 | Body | 11 | O-ring | 17 | E Clip |
6 | O-ring | 12 | screw | 18 | Side cover |
