แมคคานิควาล์ว Mechanical Valve แบบต่างๆ ZM3 Series

Download PDF: Pneumatic Mechanical Valve ZM3 series
AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ ZM3 Series
AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ ZM3 Series

Features | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ ZM3 Series

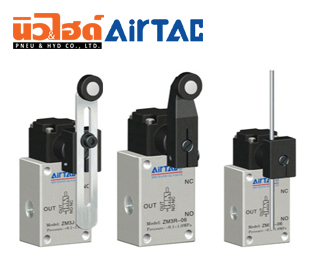

แมคคานิควาล์ว Mechanical Valve แบบต่างๆ ชนิด 3/2 รุ่น ZM3 (ZM3 Series)

วาล์วควบคุม (3/2 ทาง) Control Valve (3/2 Way)

  • ZM3R วาล์วควบคุม แบบ โรลเลอร์ (3/2 ทาง) Control Valve Roller Type (3/2 Way)
  • ZM3J วาล์วควบคุม แบบ โรลเลอร์ปรับตำแหน่ง (3/2 ทาง) Control Valve Adjustable Roller Type (3/2 Way)
  • ZM3P วาล์วควบคุม แบบ ก้านปรับตำแหน่ง (3/2 ทาง) Control Valve Contract Pin Adjustable Roller Type (3/2 Way)
airtac

สัญลักษณ์ (Symbol) | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ ZM3 Series

ZM3-Symbol

Specifications | AirTAC - แมคคานิควาล์ว Mechanical Valve แบบต่างๆ ZM3 Series

ModelZM3RZM3JZM3P
Operating External control direct acting type
Fluid Air (to be filtered by 40 µm filter element)
Pressure range -0.1~1.0 MPa (-1~10 bar) (-15~114 psi)
Proof pressure 1.5 MPa (15 bar) (215 psi)
Termperature -20~70°C
Valve type 3/2 Way
Orifice size 6.0 mm2 (Cv = 0.34)
Port size (1) 1/8"
Lubrication (2) Not required
Material body Aluminum alloy
  1. PT thread, NPT thread and G thread are available.
  2. Once lubricated air is used, continue with same medium to optimise valve life span.
    It is suggested to use ISO VG32 lubricant or the oil with same grade.

Ordering code | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ ZM3 Series

Example: ZM3R06WP

How to select: ZM3(1) R(2) 06(3) W(4) P(5)

(1) Valve's type(2) Model(3) Port size(4) Extreme angle of opening and closing of control head(5) Thread type
ZM3 : ZM type 3/2 Way R: Roller type
J: Adjustable roller type
P: Contact pin adjustable roller type
06 : 1/8 Blank: Standard type
W: Large angle type
P: PT
T: NPT
G: G

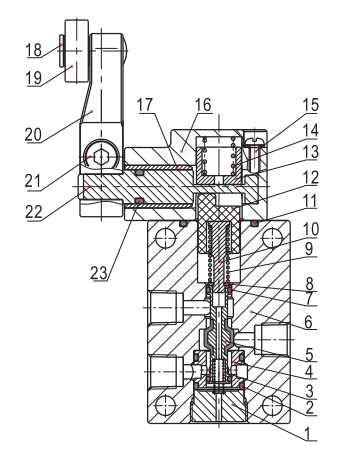

Inner structure | AirTAC - แมคคานิควาล์ว Mechanical Valve แบบต่างๆ ZM3 Series

Inner AirTAC Mechanical Valve ZM3 Series

NOItemNOItem
1 Bottom cover 13 Spring holder
2 O-ring 14 Spring
3 Spring 15 Screw
4 Spacer 16 Front cover
5 Spool 17 Bushing
6 Body 18 Shaft
7 O-ring 19 Roller
8 Spring washer 20 Rocker arm
9 Spring 21 Screw
10 Man drill 22 Roration axis
11 O-ring 23 O-ring
12 Bushing - -

Flow Chart | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ ZM3 Series

Flow chart AirTAC Mechanical Valve ZM3 Series


Dimensions | AirTAC แมคคานิควาล์ว Mechanical Valve แบบต่างๆ ZM3 Series

ZM3R

Dimensions AirTAC Mechanical Valve ZM3 Series

Item\ModelZM3R06ZM3R06-W
F.O.F 20N 20N
P.T 20° 25°
O.T. 30° 50°
T.T. 50° 75°

ZM3J

Dimensions AirTAC Mechanical Valve ZM3 Series

Item\ModelZM3J06ZM3J06-W
F.O.F 20N 20N
P.T 20° 25°
O.T. 30° 50°
T.T. 50° 75°

ZM3P

Dimensions AirTAC Mechanical Valve ZM3 Series

Item\ModelZM3P06ZM3P06-W
F.O.F 2.3N 2.3N
P.T 20° 25°
O.T. 30° 50°
T.T. 50° 75°
