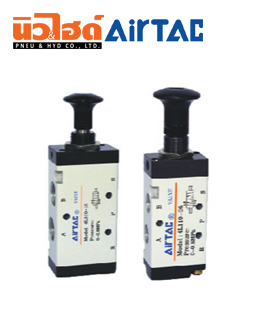

แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือกด 4L Series

Download PDF: Mechanical valve 4L Series

Features | AirTAC แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือกด 4L Series

วาล์วควบคุมด้วยมือ แบบดึง-กด ชนิด 5/2 ทาง Push-Pull Valve (5/2 Way) อุปกรณ์นิวเมติกส์ Pneumatics สินค้าแบรน AirTAC ของแท้จากประเทศไต้หวัน

---

สัญลักษณ์ (Symbol) | AirTAC แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือกด 4L Series

---

Specifications | AirTAC แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือกด 4L Series

Model	4L110-06	4L210-06	4L210-08	4L310-08	4L310-10
Fluid	Air (to be filtered by 40µm filter element)
Operating	Manual control direct acting type
Port size (1)	1/8"		1/4"		3/8"
Orifice size	12.0 mm2 (Cv = 0.67)	14.0 mm2 (Cv = 0.78)	16.0 mm2 (Cv = 0.89)	25.0 mm2 (Cv = 1.39)	30.0 mm2 (Cv = 1.67)
Valve type	5 Port 2 position
Lubrication (2)	Not required
Pressure range	0~0.08 MPa (21~114 psi)
Proof pressure	1.5 MPa (215 psi)
Temperature	-20~70 °C
Material of body	Aluminum alloy

1. PT thread, NPT thread and G thread are available
2. If add oil for lubrication, it is not allowed to stop midway. It is suggested to use ISO VG32 lubricant or the oil with the same grade.

---

Ordering code | AirTAC แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือกด 4L Series

Example: 4L110-06 / 4L210-06 / 4L210-08

How to Select: 4L₍₁₎ 2₍₂₎ 10₍₃₎ 08₍₄₎ P₍₅₎

(1) Model	(2) Code	(3)Valve type	(4) Port size	(5) Thread type
4L: 5 port 2 position push-pull valve	1: 100 series 2: 200 series 3: 300 series	10: 2 position	06: 1/8" 08: 1/4" 10: 3/8"	P: PT T: NPT G: G

---

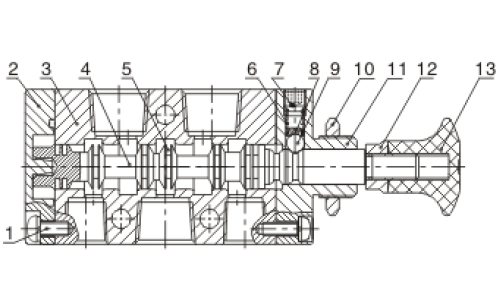

Inner structure | AirTAC แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือกด 4L Series

NO	Item	NO	Item
1	Round head screw	8	Spring base
2	Bottom cover	9	Steel ball
3	Body	10	Hexagon nut
4	Spool	11	Top cover
5	O-ring	12	Safety nut
6	Spring	13	Hand grip
7	Stop screw

---

Flow chart | AirTAC - แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือกด 4L Series

---

Dimensions | AirTAC - แมคคานิควาล์ว Mechanical Valve แบบวาล์วมือกด 4L Series

Item\Type	4L110	4l210		4L210		Item\type	4L110	4L210		4L310
	06	06	08	08	10		06	06	08	08	10
A1	1/8"	1/8"	1/8"	1/4"	1/4"	M	21.2	21.7	21.7	28	28
A2	1/8"	1/8"	1/4"	1/4"	3/8"	N	3.3	4.3	4.3	4.3	4.3
B	26	36	36	45	45	P	19	23.5	23.5	27.5	27.5
C	14.2	13.7	13.7	17.5	17.5	Q	27	35	35	40	40
D	28.2	31.7	31.7	40	40	R	58	65	65	80.8	80.8
E	2	0	0	0	0	S	10	10	10	10	10
F	13	17	17	20	20	T	3.3	3.3	3.3	4.3	4.3
G	18	22	22	27	27	U	30	38	38	50	50
H	22	22	22	25	25	V	13.2	12.7	12.7	15	15
I	12	14	14	16	16	W	3	0	3	0	4
J	0.75	1.0	1.0	1.0	1.0	X	16	18	21	22	24
K	90	98	98	115	115	Y	20.2	22.7	21.2	29	28
L	14	20	20	24	24
