แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมด้วยกลไกลแบบต่างๆ M3 Series

Download PDF: Pneumatic Mechanical Valve M3 series
AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมด้วยกลไกลแบบต่างๆ M3 Series
AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมด้วยกลไกลแบบต่างๆ M3 Series

Features | AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมด้วยกลไกลแบบต่างๆ M3 Series

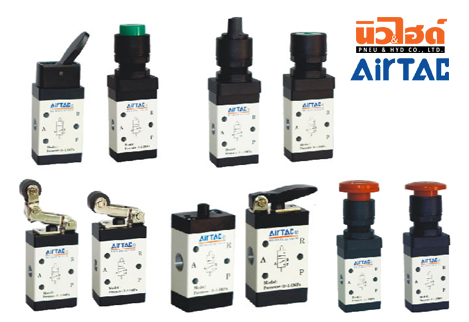

แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมด้วยกลไกลแบบต่างๆ รุ่น M3 (M3 Series)

วาล์วควบคุมแบบต่างๆ (3/2 ทาง) Control Valve (3/2 Way)

  • M3B วาล์วควบคุม แบบ ไม่มีปุ่ม (3/2 ทาง) Control Valve Basic Type (3/2 Way)
  • M3C วาล์วควบคุม แบบ ก้านยาว (3/2 ทาง) Control Valve Long Handle Type (3/2 Way)
  • M3D วาล์วควบคุม แบบ ก้านสั้น (3/2 ทาง) Control Valve Short Handle Type (3/2 Way)
  • M3Y วาล์วควบคุม แบบ ก้านโยก (3/2 ทาง) Control Valve Lever Type (3/2 Way)
  • M3R วาล์วควบคุม แบบ โรลเลอร์ (3/2 ทาง) Control Valve Roller Type (3/2 Way)
  • M3L วาล์วควบคุม แบบ โรลเลอร์ 2 จังหวะ (3/2 ทาง) Control Valve Roller with Free Return Type (3/2 Way)
  • M3PL วาล์วควบคุม แบบ กดค้างสภาวะ (3/2 ทาง) Control Valve Latching Type (3/2 Way)
  • M3PP วาล์วควบคุม แบบ ปุ่มกดนูน (3/2 ทาง) Control Valve Protruding Type (3/2 Way)
  • M3PF วาล์วควบคุม แบบ ปุ่มกดแบนเรียบ (3/2 ทาง) Control Valve Flat Type (3/2 Way)
  • M3PM วาล์วควบคุม แบบ ปุ่มกดทรงดอกเห็ด (3/2 ทาง) Control Valve Mushroom Type (3/2 Way)
  • M3HS วาล์วควบคุม แบบ สวิทซ์บิด (3/2 ทาง) Control Valve Selector Type (3/2 Way)
airtac

Specifications | AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมด้วยกลไกลแบบต่างๆ M3 Series

ModelM3BM3CM3DM3RM3LM3YM3PMM3PPM3PFM3pLM3HS
Fluid Air (to be filtered by 40µm filter element)
Operating External control direct acting type
Port size [Note 1] 05:M5, 06:1/8", 08:1/4"
Orifice size Mini type 05: 2.5mm2 (Cv = 0.14)
110 06: 8.0mm2 (Cv = 0.45)
210 06: 9.0mm2 (Cv = 0.50), 08: 12.0mm2 (Cv = 0.67)
Valve type 3/2 way
Lubrication [Note 2] Not required
Pressure range 0~145 psi (0~1.0 MPa)
Proof pressure 215 psi (1.5 MPa)
Temperature -20~70°C
Material body Aluminum alloy
  1. MPT thread is available
  2. Once lubricated air is used, continue with same medium to optimise valve life span.
    It is suggested to use ISO VG32 lubricant or the oil with same grade.

Ordering Code | AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมด้วยกลไกลแบบต่างๆ M3 Series

Example: M3PM21006RT

How to select: M3(1) PM(2) 210(3) 06(4) R(5) T(6)

(1) Valve's type(2) Model(3) code(4)Button color(5) Button color(6) Thread type
M3 : M type 3/2 Way B: basic 110: series single control 06: 1/8" No this code T : NPT
C: Long handle type
D: Short hanle type
Y: Lever type
R: Roller type
L: Lever type 210: 200 series single control 06: 1/8"
08: 1/4"
PL: Latching type R: Red
PP: Protruding type R: Red
G: Green
B: Black
PF: Flat type
PM: Mushroom type
HS: Selector type

Example: M3R05

How to select: M3(1) R(2) 05(3)

(1) Valve's type(2) Model(3) Port size
M3: M type B: Basic type
R: Roller type
L : Roller with free return type
05: M5

Flow Chart | AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมด้วยกลไกลแบบต่างๆ M3 Series

Flow chart AirTAC Mechanical Valve M3 series
Flow chart AirTAC Mechanical Valve M3 series
Flow chart AirTAC Mechanical Valve M3 series
Flow chart AirTAC Mechanical Valve M3 series

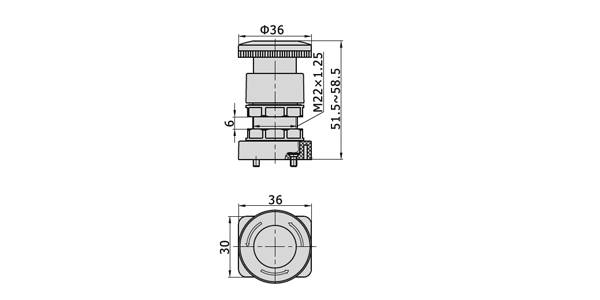

Dimensions | AirTAC แมคคานิควาล์ว Mechanical Valve วาล์วควบคุมด้วยกลไกลแบบต่างๆ M3 Series

Common type

Dimensions AirTAC Mechanical Valve M3 series

Model\ItemABCDKKAKBKCPPAPBPC
M3B11006 27 18 52 46.5 3.3 18 15.5 16 1/8" 16 15.5 23.5
M3B21006 35 22 64 58 4.3 23.5 18.5 20 1/8" 20 18.5 28.5
M3B21008 1/4"

Mini type

Dimensions AirTAC Mechanical Valve M3 series

Short handle type (D)

Dimensions AirTAC Mechanical Valve M3 series

ModelShort handle type(D)
How to Order Ordering code M3D210-P13A
Type M3D210 Short handle type control set
Applicable products S3D110, M3D210

Long handle typy (C)

Dimensions AirTAC Mechanical Valve M3 series

ModelLong handle typy (C)
How to Ordering Ordering code MC210-P13A
Type M3C210 Long handle type control set
Applicable products M3C110, M3C210

Roller type (R)

Dimensions AirTAC Mechanical Valve M3 series

ModelRoller With free return type (L)
How to Order Ordering code M3R05-P14A
Type M3R05 Roller type control set
Applicable products M3R05
How to Order Ordering code M3R210-P14A
Type M3R10 Roller type control set
Applicable products M3R110, M3R210

Roller With free return type (L)

Dimensions AirTAC Mechanical Valve M3 series

ModelRoller With free return type (L)
How to Order Ordering code M3L05-P14A
Type M3L05 Roller with free returen type set
Applicable products M3L05
How to Orde Ordering code M3L210-P14A
Type M3L10 Roller with free returen type set
Applicable products M3L110, M3L210

Lever type

Dimensions AirTAC Mechanical Valve M3 series

ModelRoller With free return type (L)
How to Ordering Ordering code M3Y210-P13A
Type M3Y210 lever type control set
Applicable products M3Y110, M3Y210

Latching type (PL)

Dimensions AirTAC Mechanical Valve M3 series

ModelRoller With free return type (L)
How to Order Ordering code S3PL05-P12A
Type S3PL Latching type control set (red)
Applicable products M3PL110, M3PL210
