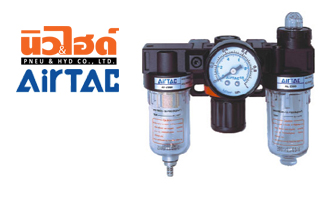

AirTAC - FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

Download PDF: AC, BC Series

Features | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

รุ่น AC / BC (AC / BC Series) อุปกรณ์ปรับปรุงคุณภาพลม แบบครบชุด โดยมีอุปกรณ์ 3 ตัวต่อเรียงกัน คือตัวกรองลมดักน้ำ Filter ตัวปรับแรงลม Regulator ตัวจ่ายน้ำมันหล่อลื่น Lubricator (Filter+ Regulator+ Lubricator) ประกอบด้วย

1. The structure is delicate and compact, which is convenient for installation and application;
2. The pressed-in self-locking mechanism can prevent the abnormal movement of the set pressure caused by external in-terfere;
3. The quantity of oil dripping can be directly observed through transparent check-dome;
4. In addition to standard type, lower pressure type is optional (The highest adjustable pressure is 0.4 MPa);

---

สัญลักษณ์ (Symbol) | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

---

Specifications | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

Model		AC1500	AC2000	BC2000	BC3000	BC4000
Fluid		Air
Port size		1/8"	1/4"	1/4"	3/8"	1/2"
Pressure range		Semi-auto and automatic drain: 0.15~0.9 MPa (20~130 psi)
		Manual drain: 0.05~0.9 MPa (7~130 psi)
Proof pressure		1.5 MPa (215 psi)
Temperature range		-20~70°C
Capacity of drain bowl		15CC		60CC
Capacity of oil bowl		25CC		90CC
Recommended lubricant		ISO VG 32 or equivalent
Weight		700g		900g
Constitute	Filter	AF1500	AF2000	BF2000	BF3000	BF4000
	Regulator	AR1500	AR2000	BR2000	BR3000	BR4000
	Lubricator	AL1500	AL2000	BL2000	BL3000	BL4000

---

Ordering code | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

Example : AC1500 / AC2000 / BC2000

How to Select: AC₍₁₎ 2000₍₂₎ M₍₃₎ W₍₄₎ [ ]₍₅₎ P₍₆₎

(1) Model	(2) Port size	(3) Drain type	(4) Fittering grade	(5) Scale	(6) Thread
AC: A series F.R.L unit	1500: 1/8"	Black: semi-auto drain M: Manual drain A: Automatic drain	Black: 40 µm W: 5 µm	Black: MPa P: psi B: bar Z: Double scale (psi, kgf/cm2)	P: PT T: NPT G: G
	2000: 1/4"
BC: B series F.R.L unit	2000: 1/4"
	2000: 1/4"
	2000: 1/4"

---

Inner structure | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

No	Item
1	AF, BF series filter
2	A, B series gasket
3	A, B series bracket
4	AR, BR series regulator
5	A, B series fix kit
6	Screw
7	AL, BL series lubricator

---

Flow chart | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

---

Pressure chart | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series

---

Dimensions | AirTAC FRL ชุดกรองลมดักน้ำ รุ่น AC, BC Series
