กระบอกลม กระบอกสูบ Air Cylinder รุ่น SAU (SAU Series)

SAU

AIRTAC Cylinder

กระบอกลม กระบอกสูบรุ่นมาตรฐาน รุ่น SAU Series

feature | SAU series

  1. Standard cylinder manufactured by our enterprise.
  2. The seal of piston adopts heterogeneous two way seal structure. It's dimension is tight and it has the function of oil reservation.
  3. It is no tie rod cylinder. The cylinder barrel is "Mickey Mouse" shape, and have good corrosion.
  4. Compared with ISO 15552 standard cylinder, SAU series cylinder with the same bore size is shorter.
  5. The buffer adjustment of cylinder is smooth and steady.
  6. Mounting accessories are the same as SC series. [Note] Consult us for non-standard stroke.
  7. The seal material with high temperature resistance is adopted to guarantee the normal operation of cylinder at 150 C
airtac

สัญลักษณ์ (Symbol) กระบอกลม กระบอกสูบ รุ่น SAU Series

ชื่อรุ่นรูปสัญลักษณ์คำอธิบาย
กระบอกลม รุ่น SAU, SAU-SSAU Series SAU-Symbol กระบอกลม รุ่น SAUมาตรฐาน: กระบอกลมทำงานสองทาง (Double Acting Type)
SAU-S-Symbol กระบอกลม รุ่น SAU-S: กระบอกลมมีแม่เหล็กชนิดปรับความนุ่มของหมอนลมได้ (Double Acting With Magnet, Adjustable Curtain)

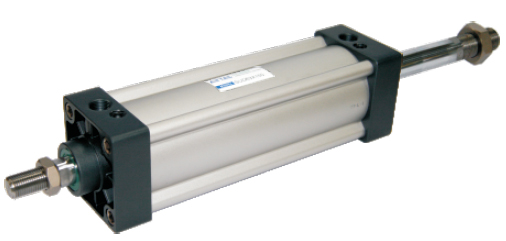

กระบอกลม รุ่น SUD, SUD-SSUD Series SUD-Symbol กระบอกลม รุ่น SUD: กระบอกลมทำงานสองทางชนิดก้านสูบสองข้าง (Double Acting Type Double Rod)
SUD-S-Symbol กระบอกลม รุ่น SUD-S: กระบอกลมทำงานสองทางชนิดก้านสูบด้านข้างมีแม่เหล็ก (Double Rod With Magnet Air Cylinder)
กระบอกลม รุ่น SUJ, SUJ-SSUJ Series SUJ-Symbol กระบอกลม รุ่น SUJ: กระบอกลมทำงานสองทางชนิดก้านสูบสองข้าง แบบปรับระยะได้ (Double Acting Type Adjustable Stroke)
SUJ-S-Symbol กระบอกลม รุ่น SUJ-S: กระบอกลมทำงานสองทางชนิดก้านสูบสองข้าง ปรับสโต๊คได้มีแม่เหล็ก (Double Rod, Adjustable Stroke With Magnet Air Cylinder)

  • รุ่นมาตราฐาน AIRTAC

Specification | SAU series

Bore size (mm)3240505380100
Acting type Double acting
Fluid Air(to be filtered by 40um filter element)
Mounting typeSAU Basic FA FB CA CB LB
SAUD, SAUJ Basic FA LB
Operating pressure 0.15-1.0MPa(22-145ps) (1.5-150.0 bar)
Proof pressure 1.5MPa(215psi)(15bar)
Temperature oc -20 ~ 70
Speed range mm/s 30 ~ 800
Stroke tolerance 0 ~ 250+1.0 251 ~ 1000+1.5 1001 ~ 1500 +2.0
Cushion type Variable cushion
Adjustable cushion stroke 21 28 29
Port size [Note 1 1/8" 1/4" 3/8" 1/2"

หมายเหตุ : *ขนาดเส้นผ่านศูนย์กลางกระบอก (Bore Size) **กระบอกแบบปรับระยะชัก ***กระบอกแบบแกนออก 2 ด้าน
****กระบอกแบบมีแม่เหล็ก (S)

stroke | SAU series

Bore sizeStandard stroke (mm)Max.std strokeMax.stroke
32 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500           1000 1800
40 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1800
50 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1800
63 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 1800
80 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 1800
100 25 50 75 80 100 125 150 160 175 200 250 300 350 400 450 500 600 700 800 900 1000 1500 1800

Ordering | SAU series

modelBore sizeStrokeAdijustable strokemagnetmountiong type [not]seals materialthread type
SAU : Double acting type 32 40 50 63 80 100 Refer to Stroke table for details No this code Blank : With Without magnet
S : With magnet
Blank ordering Blank : TPU
H : Viton
N : NBR
Blank : PT
G : G
LB ordering
FA ordering
FB ordering
CA ordering
CB ordering
ASUD : Doubleom rod type Blank ordering
LB ordering
SAUJ : Adjustable stroke type 10
20
30
40
50
75
100
FA ordering

[Note 1] The accessories are the same as SC series, please refer to page 40—43 for details.

inner structure and material of major parts

inner structure
inner structure

dimensions | SAU series

dimensions
dimensions
Bore size \ltemAABACADAEBDDAEEAFFAMMAHKKAKBPPAPB
32 140 47 93 27.5 27.5 45 12 32 M10X1.25 22 17 6 28 15 10 M6X1.0 16 33 1/8" 14 2.5
40 142 49 93 27.5 27.5 50 16 34 M12X1.25 24 17 7 32 15 14 M6X1.0 16 37 1/4" 15 6
50 150 57 93 27.5 27.5 62 20 42 M16X1.5 32 23 8 38 15 17 M6X1.6 16 47 1/4" 17 8.5
63 153 57 96 27.5 27.5 75 20 42 M16X1.5 32 23 8 38 15 17 M8X1.25 16 56 3/8" 15 9.5
80 182 75 107 33 33 94 25 54 M20X1.5 40 26 10 47 21 22 M10X1.5 18 70 3/8" 19.5 10
100 188 75 113 33 33 112 25 54 M20*1.5 40 26 10 47 21 22 M10X1.5 18 84 1/2" 16.5 11
