โซลินอยด์วาล์ว ( Solenoid Valve) 2 ทาง

โซลินอยด์วาล์ว 2 ทาง / 2 Way Solenoid Valve

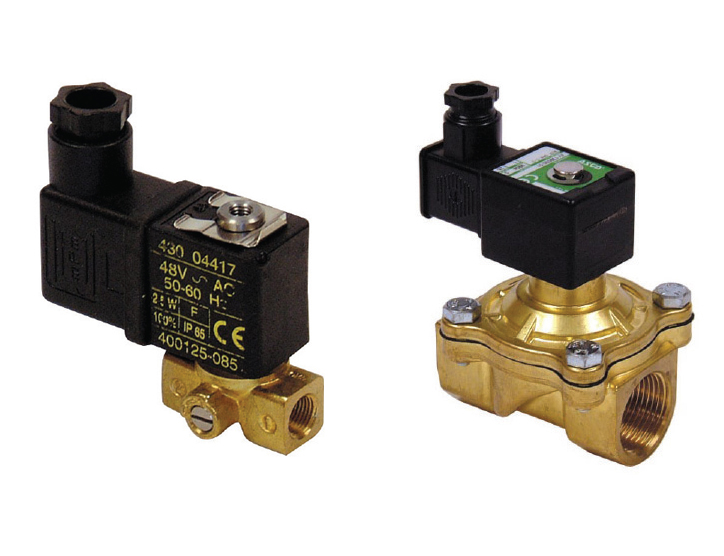

โซลินอยด์วาล์ว รุ่น SCG 238/SCE238 วัสดุทองเหลือง ใช้กับงานลม แก๊ส ทั่วไป

ASCO238-Symbok

ข้อมูลทางเทคนิค โซลินอยด์วาล์ว (Solenoid Valve) 2 ทาง

  • ของไหลในระบบ: อากาศ, ลม, แก๊ส, น้ำ, น้ำมัน (ความหนืดไม่เกิน 40cSt)
  • ความหนืดของไหล: 40 cSt
  • อุณหภูมิของไหล: -1°c ถึง +85°c
  • อุณหภูมิรอบนอกวาล์ว : -10°c ถึง +60°c
  • ซีล: NBR
  • โครงสร้าง: ทองเหลือง
  • มาตรฐานการป้องกัน: IP 65
  • แรงดันไฟฟ้ามาตรฐาน: DC (=) : 24V
                                     AC (˜) : 24V, 115V, 230V / 50Hz
  • วัสดุ : ทองเหลือง
  • สภาวะ : ปรกติปิด
โซลินอยด์วาล์ว ( Solenoid Valve) 2 ทาง ใช้กับงานลม, แก็สทั่วไป, น้ำ, น้ำมัน
รุ่นสินค้าขนาด
เกลียว
แรงดัน
ไฟฟ้า
Orificeอุณหภูมิ
ใช้งาน
°C
การสิ้นเปลือง
กำลังไฟฟ้า
ลักษณะ
วาล์ว
ซิลด์แรงดัน (Bar)
Ø
มม.
Kvขั้นต่ำสูงสุด
ACDCACDC
10600058-X 1/8" - AC 220V
- DC 24V
- AC 110V
- AC 24V
1.5 1.0 0 ˜ 80 4 6.9 Direct NBR 0 20 12
10600000-X 1/8" 2.5 1.7 0 ˜ 80 4 6.9 Direct NBR 0 10 4
10600187-X 1/4" 1.5 2.7 0 ˜ 80 4 6.9 Direct NBR 0 20 12
10600189-X 1/4" 2.5 2.9 0 ˜ 80 4 6.9 Direct NBR 0 10 4
SCXE-238-A001 3/8" 12.0 40.0 0 ˜ 60 4 6.9 Piloted NBR 0.3 10 10
SCE-238-A006 3/8" 12.0 40.0 0 ˜ 60 5 6.9 Piloted NBR 0.3 16 16
SCG-238-A044 3/8" 12.5 35.0 0 ˜ 60 6 15.3 Direct NBR 0 10 10
SCXE-238-A002 1/2" 12.0 40.0 0 ˜ 60 4 6.9 Piloted NBR 0.3 10 10
SCE-238-A007 1/2" 12.0 40.0 0 ˜ 60 5 6.9 Piloted NBR 0.3 16 16
SCXE-238-B003 1/2" 15.0 70.0 0 ˜ 60 4 6.9 Piloted NBR 0.3 10 10
SCE-238-B008 1/2" 15.0 70.0 0 ˜ 60 5 6.9 Piloted NBR 0.3 16 16
SCG-238-A046 3/4" 12.5 35.0 0 ˜ 60 6 15.3 Direct NBR 0 10 10
SCXE-238-A004 3/4" 20.0 110.0 0 ˜ 60 4 6.9 Piloted NBR 0.3 10 10
SCE-238-A009 3/4" 20.0 110.0 0 ˜ 60 5 6.9 Piloted NBR 0.3 16 16
SCG-238-A048 3/4" 19.0 75.0 0 ˜ 60 6 15.3 Direct NBR 0 10 10
SCXE-238-A005 1" 25.0 165.0 0 ˜ 60 4 6.9 Piloted NBR 0.3 10 10
SCE-238-A010 1" 25.0 165.0 0 ˜ 60 5 6.9 Piloted NBR 0.3 16 16
SCG-238-A050 1" 25.0 166.0 0 ˜ 60 9 1.53 Direct NBR 0 10 10
SCG-238-C016 1-1/4" 30.0 250.0 0 ˜ 60 8 6 Piloted NBR 0.5 10 10
SCG-238-C017 1-1/2" 45.0 450.0 0 ˜ 60 8 9 Piloted NBR 0.5 10 10
SCG-238-C018 2" 45.0 566.0 0 ˜ 60 8 9 Piloted NBR 0.5 10 10
โซลินอยด์วาล์ว Solenoid Valveสัญญลักษณ์ (Symbol) โซลินอยด์วาล์ว ( Solenoid Valve) 2 ทาง

วาล์ว 2 ทาง Series

โซลินนอยด์วาล์ว 2 ทาง รุ่น วาล์ว 2 ทาง แบบ วาล์ว 2 ทาง

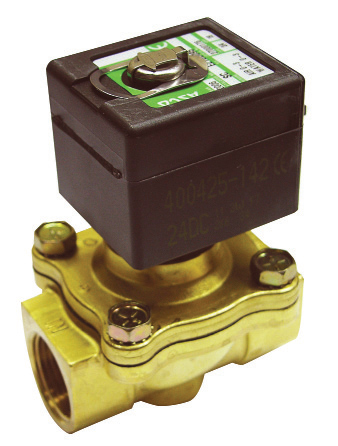

วาล์วแบบ 2 ทาง 2 WAY VALVE



ข้อมูลทางเทคนิค

  • ของไหลในระบบ : น้ำ
  • ความหนืดของไหล : 40 cSt
  • อุณหภูมิของไหล : -20°c ถึง +85°c
  • อุณหภูมิรอบนอกวาล์ว : -20°c ถึง +60°c และ -20°c ถึง +50°c (9W)
  • ซีล : NBR
  • โครงสร้าง : ทองเหลือง
  • มาตรฐานการป้องกัน : IP 65
  • แรงดันไฟฟ้ามาตรฐาน : DC (=) : 24V
                                     AC (˜) : 24V, 115V, 230V / 50Hz
  • วัสดุ : ทองเหลือง
  • สภาวะ : ปรกติปิด
ใช้กับน้ำ
รุ่นสินค้าขนาด
เกลียว
แรงดัน
ไฟฟ้า
Orificeอุณหภูมิ
ใช้งาน
°C
การสิ้นเปลือง
กำลังไฟฟ้า
ลักษณะ
วาล์ว
ซิลด์แรงดัน (Bar)
Ø
มม.
Kvขั้นต่ำสูงสุด
ACDCACDC
SCG-238-S414 3/8" - AC 220V
- DC 24V
- AC 110V
- AC 24V
11.5 28.0 0 ˜ 60 6 6 Piloted NBR 0.35 12 12
SCG-238-S415 1/2" 11.5 35.0 0 ˜ 60 6 6 Piloted NBR 0.35 12 12
SCG-238-S416 3/4" 18.0 83.0 0 ˜ 60 6 6 Piloted NBR 0.35 12 12
SCG-238-S417 1" 24.0 183.0 0 ˜ 60 6 6 Piloted NBR 0.35 12 12
SCG-238-C019 1-1/4" 30.0 250.0 0 ˜ 60 8 9 Piloted NBR 0.50 10 10
SCG-238-C020 1-1/4" 45.0 450.0 0 ˜ 60 8 9 Piloted NBR 0.50 10 10
SCG-238-C021 2" 45.0 566.0 0 ˜ 60 8 9 Piloted NBR 0.50 10 10
2 WAY VALVE
