Specifications | Articulated robot - RA605-909-GC

HIWINArticulated robot - RA605-909-GC
Degrees of freedom 6
Rated payload 5 kg
Maximum payload 7 kg
Max. reach radius 909 mm
Working range (deg) J1 ± 165
J2 ± 85 / - 125
J3 ± 185 / - 55
J4 ± 190
J5 ± 115
J6 ± 360
Repeatability ± 0.03
Cycle time * 0.5 s
Weight 45 kg
Protection rating IP65
Controller RCA605-GC
Tool pneumatic pipes Two channels of pnenmatic connection
Safety / Environmental Standard CE/RoHS2.0
  1. * : Based on a back-and-forth movement over a vertical distance of 25mm and a horizontal distance of 300mm.

Dimensions | Articulated robot - RA605-909-GC

HIWINArticulated robot - RA605-909-GC
VA 848.1
VB 909.8
VC 1571
VD 1254.8
VE 334.2
VF 24.7
VG 438
VH R302.5
VI R439.8
VJ R564.3
Unit: mm

Mount

HIWIN RA605-909-GC

Side View

HIWIN RA605-909-GC

Top View

HIWIN RA605-909-GC

Front View

HIWIN RA605-909-GC

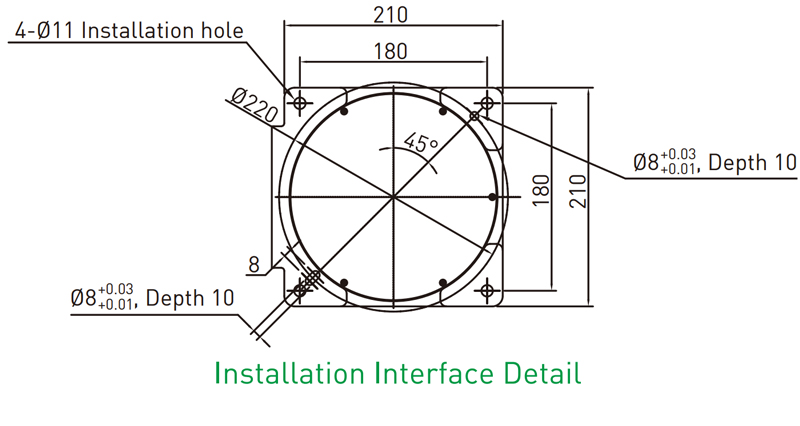

Interface

HIWIN RA605-909-GC

Features | Articulated robot - RA605-909-GC

Support the weight of the gripper not more than 5 kg, the horizontal reach distance can be as far as 909 mm and the vertical reach distance can be as far as 1571 mm. Pick up, suck the workpiece to place , Check the quality by installing a camera, Picked up into the machine and Take out the machine, assemble the workpiece, pick the packaging
