Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series

Download PDF
Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series

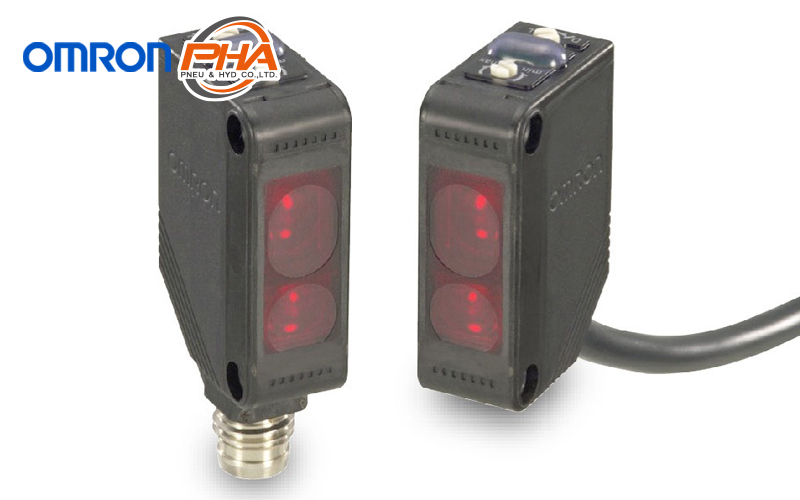

OMRON Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series
Model Numbers
Specifications
Dimensions
Features

Model Numbers | Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series

IO-Lin Model / Sensors

Sensing
method
AppearanceConnection
method
Sensing
distance
IO-Link
baud rate
Model
PNP
Through-
beam
(Emitter +
Receiver)
*3
3542_lu_1_1 Pre-wired (2 m) 15 m
(Infrared light)
COM2
(38.4 kbps)
E3Z-T81-IL2 2M
Emitter E3Z-T81-L-IL2 2M
Receiver E3Z-T81-D-IL2 2M
Pre-wired
M12 connector
E3Z-T81-M1TJ-IL2 0.3M
Emitter E3Z-T81-L-M1TJ-IL2 0.3M
Receiver E3Z-T81-D-M1TJ-IL2 0.3M
Standard
M8 connector
E3Z-T86-IL2
Emitter E3Z-T86-L-IL2
Receiver E3Z-T86-D-IL2
Pre-wired (2 m) COM3
(230.4 kbps)
E3Z-T81-IL3 2M
Emitter E3Z-T81-L-IL3 2M
Receiver E3Z-T81-D-IL3 2M
Pre-wired
M12 connector
E3Z-T81-M1TJ-IL3 0.3M
Emitter E3Z-T81-L-M1TJ-IL3 0.3M
Receiver E3Z-T81-D-M1TJ-IL3 0.3M
Standard
M8 connector
E3Z-T86-IL3
Emitter E3Z-T86-L-IL3
Receiver E3Z-T86-D-IL3
Retro-
reflective
with MSR
function
3542_lu_1_2 Pre-wired (2 m) 4 m (100 mm) *2
(When using
E39-R1S)
(Red light)
COM2
(38.4 kbps)
E3Z-R81-IL2 2M
Pre-wired
M12 connector
E3Z-R81-M1TJ-IL2 0.3M
Standard
M8 connector
E3Z-R86-IL2
Pre-wired (2 m) COM3
(230.4 kbps)
E3Z-R81-IL3 2M
Pre-wired
M12 connector
E3Z-R81-M1TJ-IL3 0.3M
Standard M8
connector
E3Z-R86-IL3
Diffuse-
reflective
3542_lu_1_3 Pre-wired (2 m) 1 m
(Infrared light)
COM2
(38.4 kbps)
E3Z-D82-IL2 2M
Pre-wired
M12 connector
E3Z-D82-M1TJ-IL2 0.3M
Standard
M8 connector
E3Z-D87-IL2
Pre-wired (2 m) COM3
(230.4 kbps)
E3Z-D82-IL3 2M
Pre-wired
M12 connector
E3Z-D82-M1TJ-IL3 0.3M
Standard
M8 connector
E3Z-D87-IL3
Pre-wired (2 m) 90 mm
(narrow beam)
(Red light)
COM2
(38.4 kbps)
E3Z-L81-IL2 2M
Pre-wired
M12 connector
E3Z-L81-M1TJ-IL2 0.3M
Standard
M8 connector
E3Z-L86-IL2
Pre-wired (2 m) COM3
(230.4 kbps)
E3Z-L81-IL3 2M
Pre-wired
M12 connector
E3Z-L81-M1TJ-IL3 0.3M
Standard
M8 connector
E3Z-L86-IL3

Note: Please contact your OMRON sales representative regarding the IO-Link setup file (IODD file).

  1. * The Reflector is sold separately. Select the Reflector model most suited to the application.
  2. * The sensing distance specified is possible when the E39-R1S is used. Values in parentheses indicate the minimum required distance between the Sensor and Reflector.
  3. * Through-beam Sensors are normally sold in sets that include both the Emitter and Receiver.

Accessories (Sold Separately)

Slit

(A Slit is not provided with Through-beam Sensors) Order a Slit separately if required.

Slit widthSensing distanceMinimum detectable object
(Reference value)
ModelContents
E3Z-T[][]
0.5-mm dia. 50 mm 0.2-mm dia. E39-S65A One set
(contains Slits for both the
Emitter and Receiver)
1-mm dia. 200 mm 0.4-mm dia. E39-S65B
2-mm dia. 800 mm 0.7-mm dia. E39-S65C
0.5 × 10 mm 1 m 0.2-mm dia. E39-S65D
1 × 10 mm 2.2 m 0.5-mm dia. E39-S65E
2 × 10 mm 5 m 0.8-mm dia. E39-S65F

Reflectors

(Reflector required for Retroreflective Sensors) A Reflector is not provided with the Sensor. Be sure to order a Reflector separately.

NameSensing distance *ModelQuantityRemarks
E3Z-R
Rated valueReference value
Reflector 3 m (100 mm) - E39-R1 1 • Reflectors are not provided with
Retro-reflective models.
• The MSR function of the
E3Z-R[] is enabled.
4 m (100 mm) - E39-R1S 1
- 5 m (100 mm) E39-R2 1
- 2.5 m (100 mm) E39-R9 1
- 3.5 m(100 mm) E39-R10 1
Fog Preventive Coating - 3 m (100 mm) E39-R1K 1
Small Reflector - 1.5 m (50 mm) E39-R3 1
Tape Reflector - 700 mm (150 mm) E39-RS1 1
- 1.1 m (150 mm) E39-RS2 1
- 1.4 m (150 mm) E39-RS3 1

Note

  1. If you use the Reflector at any distance other than the rated distance, make sure that the stability indicator lights properly when you install the Sensor.
  2. Refer to Reflectors on E39-L/E39-S/E39-R on your OMRON website for details.

* Values in parenthese indicate the minimum required distance between the Sensor and Reflector.

Mounting Brackets

A Mounting Bracket is not enclosed with the Sensor. Order a Mounting Bracket separately if required.

AppearanceModel (material)QuantityRemarks
3542_lu_4_1 E39-L153
(SUS304) *1
1 Mounting Brackets
3542_lu_4_2 E39-L104
(SUS304) *1
1
3542_lu_4_3 E39-L43
(SUS304) *2
1 Horizontal Mounting Brackets
3542_lu_4_4 E39-L142
(SUS304) *2
1 Horizontal Protective Cover Bracket
3542_lu_4_5 E39-L44
(SUS304)
1 Rear Mounting Bracket
3542_lu_4_6 E39-L98
(SUS304) *2
1 Metal Protective Cover Bracket
3542_lu_4_7 E39-L150
(SUS304)
1 (Sensor adjuster)
Easily mounted to the aluminum frame rails of conveyors
and easily adjusted.
For left to right adjustment
3542_lu_4_8 E39-L151
(SUS304)
1
3542_lu_4_9 E39-L144
(SUS304) *2
1 Compact Protective
Cover Bracket (For E3Z only)

Note

  1. 1. When using Through-beam models, order one bracket for the Receiver and one for the Emitter.
  2. 2. Refer to Mounting Brackets on E39-L/E39-S/E39-R on your OMRON website for details.
  1. * Cannot be used for Standard Connector models with mounting surface on the bottom. In that case, use Pre-wired Connector models.
  2. * Cannot be used for Standard Connector models.

Sensor I/O Connectors

(Models for Connectors and Pre-wired Connectors: A Connector is not provided with the Sensor. Be sure to order a Connector separately.)

SizeTypeAppearanceCable lengthModel
M12 Socket on one cable
end
Smartclick connector
Straight *2
3542_lu_5_1 2 m XS5F-D421-D80-F
5 m XS5F-D421-G80-F
Smartclick connector
L-shape *2 *3
3542_lu_5_2 2 m XS5F-D422-D80-F
5 m XS5F-D422-G80-F
Socket and plug on
cable ends *1
Smartclick connector
Straight/
Straight *2
3542_lu_5_3 2 m XS5W-D421-D81-F
5 m XS5W-D421-G81-F
Smartclick connector
L-shape/L-shape *2 *3
3542_lu_5_4 2 m XS5W-D422-D81-F
5 m XS5W-D422-G81-F
M8 Socket on one cable
end
Straight *3 3542_lu_5_5 2 m XS3F-M421-402-A
5 m XS3F-M421-405-A
L-shape *3 *4 3542_lu_5_6 2 m XS3F-M422-402-A
5 m XS3F-M422-405-A
M8 socket/
M12 plug
Socket and plug on
cable ends
M8-M12 (Smartclick)
conversion cable *2
3542_lu_5_7 0.2 m XS3W-M42C-4C2-A

Note:

  1. When using Through-beam models, order one connector for the Receiver and one for the Emitter.
  2. Refer to Sensor I/O Connectors/Sensor Controllers on your OMRON website for details.
  1. * Straight type/L-shape type combinations are also available.
  2. * The connectors will not rotate after they are connected.
  3. * The cable is fixed at an angle of 180° from the sensor emitter/receiver surface.

Specifications | Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series

IO-Link Model

Sensing methodThrough-beamRetro-reflective
with MSR function
Diffuse-
reflective
Narrow-beam
Models
ModelPNP
output
Pre-wiredE3Z-T81-IL[]E3Z-R81-IL[]E3Z-D82-IL[]E3Z-L81-IL[]
Pre-wired
connector
(M12)
E3Z-T81-
M1TJ-IL[]
E3Z-R81-
M1TJ-IL[]
E3Z-D82-
M1TJ-IL[]
E3Z-L81-
M1TJ-IL[]
Connector
(M8)
E3Z-T86-IL[]E3Z-R86-IL[]E3Z-D87-IL[]E3Z-L86-IL[]
Sensing distance 15 m 4 m (100 mm) *
(when using E39-R1S)
3 m (100 mm) *
(when using E39-R1)
1 m
(white paper:
300 × 300 mm)
90 + 30 mm
(white paper:
100 × 100 mm)
Spot diameter
(reference value)
- 2.5 dia. and sensing
distance of 90 mm
Standard sensing object Opaque: 12-mm
dia. min.
Opaque: 75-mm
dia. min.
-
Minimum detectable
object (reference value)
- 0.1 mm
(copper wire)
Differential travel
(representative example)
- - 20% max. of
setting distance
Refer to
Engineering data
on Catalog.
Directional angle Both emitter and
receiver: 3 to 15°
2 to 10° -
Light source (wavelength) Infrared LED
(870 nm)
Red LED (660 nm) Infrared LED
(860 nm)
Red LED (650 nm)
Power supply voltage 10 to 30 VDC (including 10% ripple (p-p))
Current consumption 50 mA max.
(Emitter:
25 mA max.,
Receiver:
25 mA max.)
30 mA max.
Control output Load power supply voltage: 30 VDC max., Load current: 100 mA max.
Residual voltage:
Load current of less than 10 mA: 1 V max.
Load current of 10 to 100 mA: 2 V max.
PNP open collector output
Light-ON/Dark-ON selectable
Indicators In the Standard I/O mode (SIO mode): Operation indicator (orange, lit) and stability indicator (green, lit)
In the IO-Link Mode: Operation indicator (orange, lit) and communication indicator (green, blinking at 1 s intervals)
Protection circuits Reversed power
supply polarity
protection, output
short-circuit
protection, and
reversed output
polarity protection
Reversed power supply polarity protection, output short-circuit
protection, reversed output polarity protection, and mutual
interference prevention
Response time Operate or reset: 1 ms max.
Sensitivity adjustment Sensitivity adjuster / IO-Link communications
Ambient illumination
(Receiver side)
Incandescent lamp: 3,000 lx max.
Sunlight: 10,000 lx max.
Ambient temperature range Operating: -25 to 55°C (with no icing or condensation)
Storage: -40 to 70°C (with no icing or condensation)
Ambient humidity range Operating: 35% to 85%, Storage: 35% to 95% (with no condensation)
Insulation resistance 20 MΩ min. at 500 VDC
Dielectric strength 1,000 VAC, 50/60 Hz for 1 min
Vibration resistance Destruction: 10 to 55 Hz, 1.5 mm double amplitude for 2 hours each in X, Y, and Z directions
Shock resistance Destruction: 500 m/s2 3 times each in X, Y, and Z directions
Degree of protection IEC 60529 IP67
Connection method Pre-wired cable (standard cable length 2 m), M12 pre-wired connector (standard cable length 0.3 m), M8 connector
Weight
(packed
state)
Pre-wired cable (2 m) Approx. 120 g Approx. 65 g
Pre-wired connector
(M12)
Approx. 60 g Approx. 30 g
Connector (M8) Approx. 30 g Approx. 20 g
MaterialCase Polybutylene terephthalate (PBT)
Display Modified polyarylate
Lens Modified polyarylate Methacrylate resin
(PMMA)
Modified polyarylate
Main IO-Link functions Operation mode switching between Light ON and Dark ON, setup of the instability detection level for light receiving and non-light receiving, timer function of the control output and timer time selecting, instability output (IO-Link mode) ON delay timer time selecting, setup of a teaching level and execution of teaching, setup of light receiving sensitivity level, monitor output, operating hours read-out, and initial reset
Communication
specifications
IO-Link
specification
Ver 1.1
Baud rate IL3: COM3 (230.4 kbps), -IL2: COM2 (38.4 kbps)
Data length PD size: 2 bytes, OD size: 1 byte (M-sequence type: TYPE_2_2)
Minimum
cycle time
IL3 (COM3): 1 ms, -IL2 (COM2): 2.3 ms
Accessories Instruction manual (Neither Reflectors nor Mounting Brackets are provided with any of the above models.)

* Values in parentheses indicate the minimum required distance between the Sensor and Reflector.

Dimensions | Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series

Sensors

Through-beam Models *

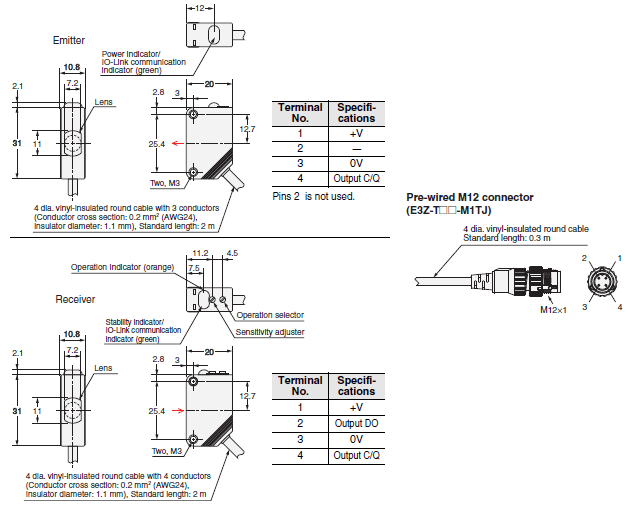

Pre-wired Models

E3Z-T81-IL[]

E3Z-[]-IL[] Dimensions 3

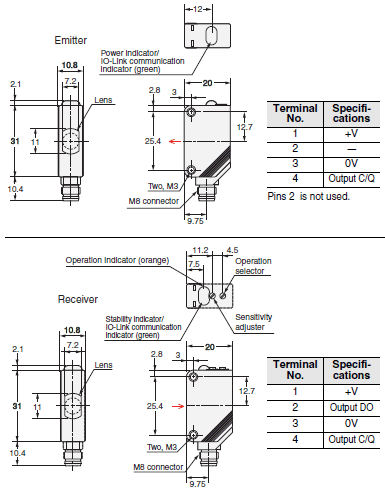

Connector Models

E3Z-T86-IL[]

E3Z-[]-IL[] Dimensions 4

* Models numbers for Through-beam Sensors (E3Z-T[][]) are for sets that include both the Emitter and Receiver. The model number of the Emitter is expressed by adding "-L" to the set model number (example: E3Z-T81-IL[]-L 2M), the model number of the Receiver, by adding "-D" (example: E3Z-T81-IL[]-D 2M.) Refer to Ordering Information to confirm model numbers for Emitter and Receivers.

Retro-reflective Models

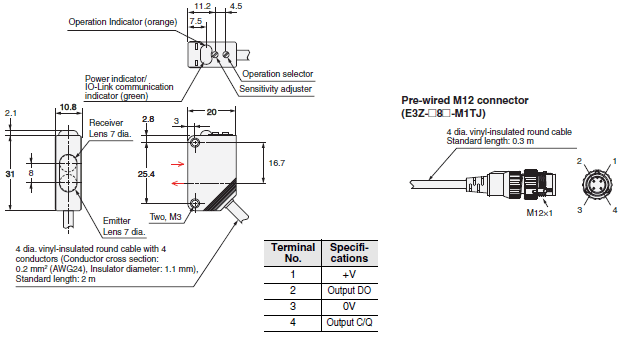

Pre-wired Models

E3Z-R81-IL[]
E3Z-D82-IL[]
E3Z-L81-IL[]

E3Z-[]-IL[] Dimensions 7

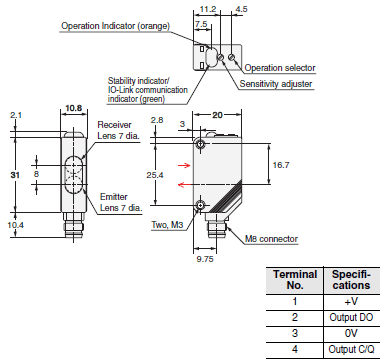

Connector Models

E3Z-R86-IL[]
E3Z-D87-IL[]
E3Z-L86-IL[]

E3Z-[]-IL[] Dimensions 8

Note: The lens for the E3Z-D[]2/D[]7 is black.

Accessories (Order Separately)

Slits

E39-S65A
E39-S65B
E39-S65C

E3Z-[]-IL[] Dimensions 12

E39-S65D
E39-S65E
E39-S65F

E3Z-[]-IL[] Dimensions 13

Mounting Bracket

E39-L44

E3Z-[]-IL[] Dimensions 15

E39-L104

E3Z-[]-IL[] Dimensions 16

Reflectors

Refer to E39-R on your OMRON website for details.

Sensor I/O Connectors

Refer to XS3 or XS5 on your OMRON website for details.

Features | Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series

  • Downtime can be reduced. Notifies you of faulty parts and such phenomena in the Sensor in real time.
  • The frequency of sudden failure can be decreased. The light incident level monitor prevents false detection before it happens.
  • Three types of sensing methods and three types of connection methods are available.

Properties | Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series

Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series
Sensing distance 1 m, 3 m, 4 m, 90 + 30 mm
Power supply voltage 10 to 30 VDC
Current consumption 30 mA max., 50 mA max
Response time 1 ms max
Material Polybutylene terephthalate (PBT)
IO-Link specification Ver 1.1

Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series

ดาวน์โหลดไฟล์ PDF
Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series
OMRON Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series
เลือกรุ่นสินค้า
ข้อมูลทางเทคนิค
ขนาด
คุณสมบัติ

เลือกรุ่นสินค้า | Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series

รุ่น IO-Link / เซ็นเซอร์

วิธีการตรวจจับลักษณะวิธีการเชื่อมต่อระยะการตรวจจับอัตราการส่งข้อมูล IO-Linkรุ่นสินค้า
PNP
Through-beam (ตัวส่ง + ตัวรับ) *3 3542_lu_1_1 มีสายในตัว (2 ม.) 15 ม.
(แสงอินฟราเรด)
COM2
(38.4 kbps)
E3Z-T81-IL2 2M
Emitter E3Z-T81-L-IL2 2M
Receiver E3Z-T81-D-IL2 2M
คอนเนคเตอร์ M12 มีสายในตัว E3Z-T81-M1TJ-IL2 0.3M
Emitter E3Z-T81-L-M1TJ-IL2 0.3M
Receiver E3Z-T81-D-M1TJ-IL2 0.3M
คอนเนคเตอร์ M8 มาตรฐาน E3Z-T86-IL2
Emitter E3Z-T86-L-IL2
Receiver E3Z-T86-D-IL2
มีสายในตัว (2 ม.) COM3
(230.4 kbps)
E3Z-T81-IL3 2M
Emitter E3Z-T81-L-IL3 2M
Receiver E3Z-T81-D-IL3 2M
คอนเนคเตอร์ M12 มีสายในตัว E3Z-T81-M1TJ-IL3 0.3M
Emitter E3Z-T81-L-M1TJ-IL3 0.3M
Receiver E3Z-T81-D-M1TJ-IL3 0.3M
คอนเนคเตอร์ M8 มาตรฐาน E3Z-T86-IL3
Emitter E3Z-T86-L-IL3
Receiver E3Z-T86-D-IL3
Retro-reflective พร้อมฟังก์ชัน MSR 3542_lu_1_2 มีสายในตัว (2 ม.) 4 m (100 mm) *2
(When using
E39-R1S)
(Red light)
COM2
(38.4 kbps)
E3Z-R81-IL2 2M
คอนเนคเตอร์ M12 มีสายในตัว E3Z-R81-M1TJ-IL2 0.3M
คอนเนคเตอร์ M8 มาตรฐาน E3Z-R86-IL2
มีสายในตัว (2 ม.) COM3
(230.4 kbps)
E3Z-R81-IL3 2M
คอนเนคเตอร์ M12 มีสายในตัว E3Z-R81-M1TJ-IL3 0.3M
คอนเนคเตอร์ M8 มาตรฐาน E3Z-R86-IL3
Diffuse-
reflective
3542_lu_1_3 มีสายในตัว (2 ม.) 1 m
(Infrared light)
COM2
(38.4 kbps)
E3Z-D82-IL2 2M
คอนเนคเตอร์ M12 มีสายในตัว E3Z-D82-M1TJ-IL2 0.3M
คอนเนคเตอร์ M8 มาตรฐาน E3Z-D87-IL2
มีสายในตัว (2 ม.) COM3
(230.4 kbps)
E3Z-D82-IL3 2M
คอนเนคเตอร์ M12 มีสายในตัว E3Z-D82-M1TJ-IL3 0.3M
คอนเนคเตอร์ M8 มาตรฐาน E3Z-D87-IL3
มีสายในตัว (2 ม.) 90 mm
(narrow beam)
(Red light)
COM2
(38.4 kbps)
E3Z-L81-IL2 2M
คอนเนคเตอร์ M12 มีสายในตัว E3Z-L81-M1TJ-IL2 0.3M
คอนเนคเตอร์ M8 มาตรฐาน E3Z-L86-IL2
มีสายในตัว (2 ม.) COM3
(230.4 kbps)
E3Z-L81-IL3 2M
คอนเนคเตอร์ M12 มีสายในตัว E3Z-L81-M1TJ-IL3 0.3M
คอนเนคเตอร์ M8 มาตรฐาน E3Z-L86-IL3
  • หมายเหตุ: โปรดติดต่อผู้จัดจำหน่าย OMRON ของคุณเกี่ยวกับไฟล์ติดตั้ง IO-Link (ไฟล์ IODD)
    1. * แผ่นสะท้อนแสงแยกจำหน่าย เลือกรุ่นแผ่นสะท้อนแสงที่เหมาะกับการใช้งานมากที่สุด
    2. * ระยะตรวจจับที่ระบุเป็นไปได้เมื่อใช้ E39-R1S ค่าในวงเล็บเป็นค่าต่ำสุด ระยะห่างที่ต้องการระหว่างเซนเซอร์และตัวสะท้อนแสง
    3. * เซ็นเซอร์ลำแสงผ่านตลอดโดยปกติจะขายเป็นชุดที่มีทั้งตัวส่งและตัวรับ

อุปกรณ์เสริม (สั่งซื้อแยก)

แผ่นยึด

(ไม่ได้ให้แผ่นยึดมาพร้อมกับเซนเซอร์ Through-beam) สั่งตัวยึดแยกต่าง หากจำเป็น

Slit widthSensing distanceMinimum detectable object
(Reference value)
ModelContents
E3Z-T[][]
Ø 0.5 มม. 50 มม. Ø 0.2 มม. E39-S65A หนึ่งชุด
(มีโครงยึดสำหรับทั้งตัวส่งและตัวรับ)
Ø 1 มม. 200 มม. Ø 0.4 มม. E39-S65B
Ø 2 มม. 800 มม. Ø 0.7 มม. E39-S65C
0.5 × 10 มม. 1 ม. Ø 0.2 มม. E39-S65D
1 × 10 มม. 2.2 ม. Ø 0.5 มม. E39-S65E
2 × 10 มม. 5 ม. Ø 0.8 มม. E39-S65F

ตัวสะท้อนแสง

(ต้องใช้ตัวสะท้อนแสงสำหรับเซนเซอร์แบบ Retroreflective) เซนเซอร์ไม่มีตัวสะท้อนแสง อย่าลืมสั่งซื้อตัวสะท้อนแยกแสง

รายการระยะตรวจจับ (ทั่วไป) *รุ่นปริมาณหมายเหตุ
E3Z-R
ระยะทั่วไประยะอ้างอิง
ตัวสะท้อนแสง 3 ม. (100 มม.) - E39-R1 1
  • รุ่น Retro reflective ไม่มีตัวสะท้อนแสง
  • เปิดใช้งานฟังก์ชัน MSR ของ E3Z-R []
4 ม. (100 มม.) - E39-R1S 1
- 5 ม. (100 มม.) E39-R2 1
- 2.5 ม. (100 มม.) E39-R9 1
- 3.5 ม. (100 มม.) E39-R10 1
เคลือบสารป้องกันหมอก - 3 ม. (100 มม.) E39-R1K 1
ตัวสะท้อนแสงขนาดเล็ก - 1.5 ม. (50 มม.) E39-R3 1
เทปสะท้อนแสง - 700 mm (150 มม.) E39-RS1 1
- 1.1 ม. (150 มม.) E39-RS2 1
- 1.4 ม. (150 มม.) E39-RS3 1
Note:
  1. If you use the Reflector at any distance other than the rated distance, make sure that the stability indicator lights
    properly when you install the Sensor.
  2. Refer to Reflectors on E39-L/E39-S/E39-R on your OMRON website for details.
* ค่าในวงเล็บแสดงระยะห่างขั้นต่ำที่ต้องการระหว่างเซนเซอร์และตัวสะท้อนแสง

ขายึด

ขายึดไม่ได้ติดกับเซนเซอร์ สั่งซื้อขายึดแยก หากจำเป็น

ลักษณะรุ่นสินค้า (วัสดุ)ปริมาณหมายเหตุ
3542_lu_4_1 E39-L153
(SUS304) *1
1 ขายึด
3542_lu_4_2 E39-L104
(SUS304) *1
1
3542_lu_4_3 E39-L43
(SUS304) *2
1 ขายึดแนวนอน
3542_lu_4_4 E39-L142
(SUS304) *2
1 ขายึดแบบฝาครอบป้องกันแนวนอน
3542_lu_4_5 E39-L44
(SUS304)
1 ขายึดด้านหลัง
3542_lu_4_6 E39-L98
(SUS304) *2
1 ขายึดแบบฝาครอบโลหะ
3542_lu_4_7 E39-L150
(SUS304)
1 (ตัวปรับเซนเซอร์)
ติดตั้งเข้ากับรางโครงอลูมิเนียมของสายพานลำเลียงได้อย่างง่ายดาย และปรับเปลี่ยนได้ง่าย สำหรับการปรับซ้ายขวา
3542_lu_4_8 E39-L151
(SUS304)
1
3542_lu_4_9 E39-L144
(SUS304) *2
1 Compact Protective
Cover Bracket (For E3Z only)

หมายเหตุ:

  1. เมื่อใช้รุ่น Through beam ให้สั่งตัวยึดหนึ่งตัวสำหรับตัวรับและอีกอันสำหรับตัวส่ง
  2. อ้างอิงถึงขายึดบน E39-L / E39-S / E39-R บนเว็บไซต์ OMRON สำหรับรายละเอียด
  1. * ไม่สามารถใช้กับคอนเนคเตอร์มาตรฐานรุ่นที่มีพื้นผิวยึดที่ด้านล่าง ในกรณีนั้นให้ใช้รุ่นตัวเชื่อมต่อแบบมีสาย
  2. * ไม่สามารถใช้กับรุ่นคอนเนคเตอร์มาตรฐานได้

คอนเนคเตอร์ I/O เซ็นเซอร์

(รุ่นสำหรับคอนเนคเตอร์และคอนเนคเตอร์แบบมีสาย: ไม่มีคอนเนคเตอร์ที่มาพร้อมกับเซนเซอร์โปรดสั่งซื้อคอนเนคเตอร์ต่อแยก)

ขนาดประเภทลักษณะความยาวสายเคเบิลรุ่น
M12 ซ็อกเก็ตที่ปลายสายด้านหนึ่ง คอนเนคเตอร์ Smartclick แบบตรง *2 3542_lu_5_1 2 ม. XS5F-D421-D80-F
5 ม. XS5F-D421-G80-F
คอนเนคเตอร์ Smartclick แบบตัว L *2 *3 3542_lu_5_2 2 ม. XS5F-D422-D80-F
5 ม. XS5F-D422-G80-F
ปลายสายเคเบิล *1 คอนเนคเตอร์ Smartclick แบบตรง / ตรง*2 3542_lu_5_3 2 ม. XS5W-D421-D81-F
5 ม. XS5W-D421-G81-F
คอนเนคเตอร์ Smartclick แบบตัว L / L *2 *3 3542_lu_5_4 2 ม. XS5W-D422-D81-F
5 ม. XS5W-D422-G81-F
M8 ซ็อกเก็ตที่ปลายสายด้านหนึ่ง แบบตรง *3 3542_lu_5_5 2 ม. XS3F-M421-402-A
5 ม. XS3F-M421-405-A
แบบตัว L *3 *4 3542_lu_5_6 2 ม. XS3F-M422-402-A
5 ม. XS3F-M422-405-A
M8 ซ็อกเก็ต / M12 ปลั๊ก ซ็อกเก็ตที่ปลายสายด้านหนึ่ง สายแปลง M8 M12 (Smartclick) *2 3542_lu_5_7 0.2 ม. XS3W-M42C-4C2-A

Note:

  1. When using Through-beam models, order one connector for the Receiver and one for the Emitter.
  2. Refer to Sensor I/O Connectors/Sensor Controllers on your OMRON website for details.
  1. * นอกจากนี้ยังมีการผสมทั้งประเภทตรง / ตัว L
  2. * ขั้วต่อจะไม่หมุนหลังจากเชื่อมต่อแล้ว
  3. * สายเคเบิลถูกยึดไว้ที่มุม 180° จากพื้นผิวตัวปล่อย / ตัวรับเซนเซอร์

ข้อมูลทางเทคนิค | Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series

IO-Link Model

Sensing methodThrough-beamRetro-reflective
with MSR function
Diffuse-
reflective
Narrow-beam
Models
ModelPNP
output
Pre-wiredE3Z-T81-IL[]E3Z-R81-IL[]E3Z-D82-IL[]E3Z-L81-IL[]
Pre-wired
connector
(M12)
E3Z-T81-
M1TJ-IL[]
E3Z-R81-
M1TJ-IL[]
E3Z-D82-
M1TJ-IL[]
E3Z-L81-
M1TJ-IL[]
Connector
(M8)
E3Z-T86-IL[]E3Z-R86-IL[]E3Z-D87-IL[]E3Z-L86-IL[]
Sensing distance 15 m 4 m (100 mm) *
(when using E39-R1S)
3 m (100 mm) *
(when using E39-R1)
1 m
(white paper:
300 × 300 mm)
90 + 30 mm
(white paper:
100 × 100 mm)
Spot diameter
(reference value)
- 2.5 dia. and sensing
distance of 90 mm
Standard sensing object Opaque: 12-mm
dia. min.
Opaque: 75-mm
dia. min.
-
Minimum detectable
object (reference value)
- 0.1 mm
(copper wire)
Differential travel
(representative example)
- - 20% max. of
setting distance
Refer to
Engineering data
on Catalog.
Directional angle Both emitter and
receiver: 3 to 15°
2 to 10° -
Light source (wavelength) Infrared LED
(870 nm)
Red LED (660 nm) Infrared LED
(860 nm)
Red LED (650 nm)
Power supply voltage 10 to 30 VDC (including 10% ripple (p-p))
Current consumption 50 mA max.
(Emitter:
25 mA max.,
Receiver:
25 mA max.)
30 mA max.
Control output Load power supply voltage: 30 VDC max., Load current: 100 mA max.
Residual voltage:
Load current of less than 10 mA: 1 V max.
Load current of 10 to 100 mA: 2 V max.
PNP open collector output
Light-ON/Dark-ON selectable
Indicators In the Standard I/O mode (SIO mode): Operation indicator (orange, lit) and stability indicator (green, lit)
In the IO-Link Mode: Operation indicator (orange, lit) and communication indicator (green, blinking at 1 s intervals)
Protection circuits Reversed power
supply polarity
protection, output
short-circuit
protection, and
reversed output
polarity protection
Reversed power supply polarity protection, output short-circuit
protection, reversed output polarity protection, and mutual
interference prevention
Response time Operate or reset: 1 ms max.
Sensitivity adjustment Sensitivity adjuster / IO-Link communications
Ambient illumination
(Receiver side)
Incandescent lamp: 3,000 lx max.
Sunlight: 10,000 lx max.
Ambient temperature range Operating: -25 to 55°C (with no icing or condensation)
Storage: -40 to 70°C (with no icing or condensation)
Ambient humidity range Operating: 35% to 85%, Storage: 35% to 95% (with no condensation)
Insulation resistance 20 MΩ min. at 500 VDC
Dielectric strength 1,000 VAC, 50/60 Hz for 1 min
Vibration resistance Destruction: 10 to 55 Hz, 1.5 mm double amplitude for 2 hours each in X, Y, and Z directions
Shock resistance Destruction: 500 m/s2 3 times each in X, Y, and Z directions
Degree of protection IEC 60529 IP67
Connection method Pre-wired cable (standard cable length 2 m), M12 pre-wired connector (standard cable length 0.3 m), M8 connector
Weight
(packed
state)
Pre-wired cable (2 m) Approx. 120 g Approx. 65 g
Pre-wired connector
(M12)
Approx. 60 g Approx. 30 g
Connector (M8) Approx. 30 g Approx. 20 g
MaterialCase Polybutylene terephthalate (PBT)
Display Modified polyarylate
Lens Modified polyarylate Methacrylate resin
(PMMA)
Modified polyarylate
Main IO-Link functions Operation mode switching between Light ON and Dark ON, setup of the instability detection level for light receiving and non-light receiving, timer function of the control output and timer time selecting, instability output (IO-Link mode) ON delay timer time selecting, setup of a teaching level and execution of teaching, setup of light receiving sensitivity level, monitor output, operating hours read-out, and initial reset
Communication
specifications
IO-Link
specification
Ver 1.1
Baud rate IL3: COM3 (230.4 kbps), -IL2: COM2 (38.4 kbps)
Data length PD size: 2 bytes, OD size: 1 byte (M-sequence type: TYPE_2_2)
Minimum
cycle time
IL3 (COM3): 1 ms, -IL2 (COM2): 2.3 ms
Accessories Instruction manual (Neither Reflectors nor Mounting Brackets are provided with any of the above models.)

* Values in parentheses indicate the minimum required distance between the Sensor and Reflector.

ขนาด | Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series

Sensors

Through-beam Models *

Pre-wired Models

E3Z-T81-IL[]

E3Z-[]-IL[] Dimensions 3

Connector Models

E3Z-T86-IL[]

E3Z-[]-IL[] Dimensions 4

* Models numbers for Through-beam Sensors (E3Z-T[][]) are for sets that include both the Emitter and Receiver. The model number of the Emitter is expressed by adding "-L" to the set model number (example: E3Z-T81-IL[]-L 2M), the model number of the Receiver, by adding "-D" (example: E3Z-T81-IL[]-D 2M.) Refer to Ordering Information to confirm model numbers for Emitter and Receivers.

Retro-reflective Models

Pre-wired Models

E3Z-R81-IL[]
E3Z-D82-IL[]
E3Z-L81-IL[]

E3Z-[]-IL[] Dimensions 7

Connector Models

E3Z-R86-IL[]
E3Z-D87-IL[]
E3Z-L86-IL[]

E3Z-[]-IL[] Dimensions 8

Note: The lens for the E3Z-D[]2/D[]7 is black.

Accessories (Order Separately)

Slits

E39-S65A
E39-S65B
E39-S65C

E3Z-[]-IL[] Dimensions 12

E39-S65D
E39-S65E
E39-S65F

E3Z-[]-IL[] Dimensions 13

Mounting Bracket

E39-L44

E3Z-[]-IL[] Dimensions 15

E39-L104

E3Z-[]-IL[] Dimensions 16

Reflectors

Refer to E39-R on your OMRON website for details.

Sensor I/O Connectors

Refer to XS3 or XS5 on your OMRON website for details.

คุณสมบัติ | Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series

  • การหยุดทำงานสามารถลดลงได้ แจ้งเตือนตามเวลาจริงให้คุณทราบถึงชิ้นส่วนที่ผิดปกติ และปรากฎการณ์เซนเซอร์หยุดการทำงาน
  • ความถี่ของการล้มเหลวอย่างกะทันหันสามารถลดลงได้ จอภาพระดับแสงตกกระทบป้องกันการตรวจจับที่ผิดพลาดก่อนที่จะเกิดขึ้น
  • มีวิธีการตรวจจับสามประเภทและวิธีการเชื่อมต่อสามประเภท

ข้อมูลจำเพาะ | Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series

Photoelectric Sensor Built-in Amplifier - E3Z-[]-IL[] series
ระยะตรวจจับ 1 ม., 3 ม., 4 ม., 90 + 30 มม.
แรงดันไฟฟ้า 10 ถึง 30 VDC
การใช้กระแส สูงสุด 30 มิลลิแอมป์, สูงสุด 50 มิลลิแอมป์
เวลาตอบสนอง สูงสุด 1 มิลลิวินาที
วัสดุ โพลีบิวทิลีนเทเรฟทาเลต (PBT)
รายละเอียดIO-Link เวอร์ชัน 1.1

ติดต่อแผนก Automation & Robots

ติดต่อ นิวแอนด์ไฮด์ ฝ่าย Automation
ดาว์นโหลด แคตตาล็อก, สเป้กแอร์แทค
Promotion-Big Sale
ติดต่อเรา
TICTechnology Instrument
www.tic.co.th
tupackT.U Pack
www.tupack.co.th
Your LiftYour Lift
www.yourlift.co.th
