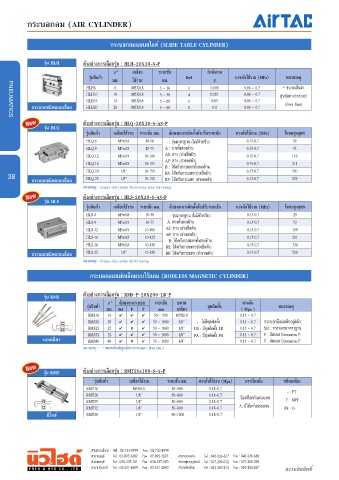

Page 38 - PNEU&HYD Catalog Vol.3

กระบอกลม (AIR CYLINDER)

กระบอกลมแบบสไลด์ (SLIDE TABLE CYLINDER)

รุ่น HLH ตัวอย่างการเลือกรุ่น : HLH-20X30-S-P

Ø Ø * เกลียว ระยะชัก กำาลังงาน
รุ่นสินค้า Rod แรงดันใช้งาน (MPa) หมายเหตุ
มม. ใช้งาน มม. J
HLH6 6 M5X0.8 5 ~ 30 3 0.008 0.06 ~ 0.7 * ขนาดเส้นผ่า
HLH10 10 M5X0.8 5 ~ 50 4 0.025 ° 0.06 ~ 0.7 ศูนย์กลางกระบอก
HLH16 16 M5X0.8 5 ~ 60 6 0.05 0.06 ~ 0.7
กระบอกชนิดแกนเลื่อน HLH20 20 M5X0.8 5 ~ 60 8 0.1 0.06 ~ 0.7 (Bore Size)

New รุ่น HLQ ตัวอย่างการเลือกรุ่น : HLQ-20X30-S-AS-P
PNEUMATICS
รุ่นสินค้า เกลียวใช้งาน ระยะชัก มม. ลักษณะการติดตั้งตัวปรับระยะชัก แรงดันใช้งาน (MPa) โหลดสูงสุดN
HLQ-6 M5x0.8 10-50 - : รุ่นมาตรฐาน (ไม่มีตัวปรับ) 0.15-0.7 29
HLQ-8 M5x0.8 10-75 A : ยางทั้งสองด้าน 0.15-0.7 53
HLQ-12 M5x0.8 10-100 AS: ยาง (ช่วงยืดตัว) 0.15-0.7 119
HLQ-16 M5x0.8 10-125 AF: ยาง (ช่วงหดตัว) 0.15-0.7 211
B : โช๊คกันกระแทกทั้งสองด้าน
HLQ-20 1/8” 10-150 BS: โช๊คกันกระแทก(ช่วงยืดตัว) 0.15-0.7 330
38 กระบอกชนิดแกนเลื่อน HLQ-25 1/8” 10-150 BF: โช๊คกันกระแทก (ช่วงหดตัว) 0.15-0.7 529
หมายเหตุ: Compact slide cylinder (Recirculating linear ball bearing)
New รุ่น HLS ตัวอย่างการเลือกรุ่น : HLS-20X30-S-AS-P
รุ่นสินค้า เกลียวใช้งาน ระยะชัก มม. ลักษณะการติดตั้งตัวปรับระยะชัก แรงดันใช้งาน (MPa) โหลดสูงสุดN
HLS-6 M5x0.8 10-50 - : รุ่นมาตรฐาน (ไม่มีตัวปรับ) 0.15-0.7 29
HLS-8 M5x0.8 10-75 A: ยางทั้งสองด้าน 0.15-0.7 53
HLS-12 M5x0.8 10-100 AS: ยาง (ช่วงยืดตัว) 0.15-0.7 119
HLS-16 M5x0.8 10-125 AF: ยาง (ช่วงหดตัว) 0.15-0.7 211
B: โช๊คกันกระแทกทั้งสองด้าน
HLS-20 M5x0.8 10-150 BS: โช๊คกันกระแทก(ช่วงยืดตัว) 0.15-0.7 330
กระบอกชนิดแกนเลื่อน HLS-25 1/8” 10-150 BF: โช๊คกันกระแทก (ช่วงหดตัว) 0.15-0.7 529
หมายเหตุ: Compact slide cylinder (Roller bearing)

กระบอกลมแม่เหล็กแบบไร้แกน (RODLESS MAGNETIC CYLINDER)

รุ่น RMS ตัวอย่างการเลือกรุ่น : RMS-P-20X200-LB-P
ขนาด
แรงดัน
รุ่นสินค้า Ø Ø * ลักษณะกระบอก ระยะชัก เกลียว ชุดติดตั้ง ( Mpa ) หมายเหตุ
มม. Std
P
F
mm
RMS16 16 4 4 4 50 ~ 500 M5X0.8 0.15 ~ 0.7
RMS20 20 4 4 4 50 ~ 1000 1/8” - : ไม่มีชุดติดตั้ง 0.15 ~ 0.7 กระบอกมีแม่เหล็กอยู่แล้ว
RMS25 25 4 8 4 50 ~ 1000 1/8” LB : มีชุดติดตั้ง LB 0.15 ~ 0.7 Std : กระบอกมาตราฐาน
RMS32 32 4 4 4 50 ~ 1000 1/8” FA : มีชุดติดตั้ง FA 0.15 ~ 0.7 P : ลักษณ Dimension P
แกนเดียว RMS40 40 4 8 4 50 ~ 1000 1/4” 0.15 ~ 0.7 F : ลักษณ Dimension F
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size )
New รุ่น RMT ตัวอย่างการเลือกรุ่น : RMT20x100-S-A-P

รุ่นสินค้า Ø เกลียวใช้งาน ระยะชัก มม. แรงดันใช้งาน (Mpa) การป้องกัน ชนิดเกลียว
RMT16 M5X0.8 50~500 0.18~0.7
RMT20 1/8” 50~800 0.18~0.7 : น็อตล็อกกันกระแทก - : PT
RMT25 1/8” 50~800 0.18~0.7 T : NPT
RMT32 1/8” 50~800 0.18~0.7 A: มีโช๊คกันกระแทก PS : G
มีไกด์ RMT40 1/4” 50~1000 0.18~0.7
