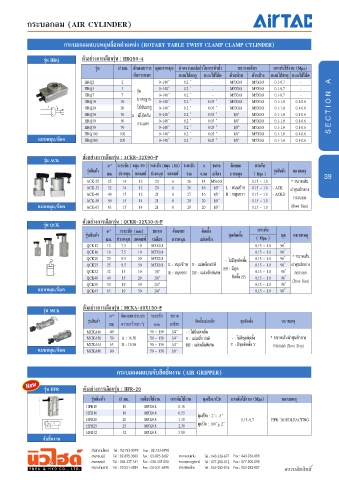

Page 39 - PNEU&HYD Catalog Vol.3

กระบอกลม (AIR CYLINDER)

กระบอกลมแบบหมุนล็อคตำาแหน่ง (ROTARY TABLE TWIST CLAMP CLAMP CYLINDER)

รุ่น HRQ ตัวอย่างการเลือกรุ่น : HRQ50-A
รุ่น Ø Ø มม. ลักษณะการ มุมการหมุน ค่าความแม่นยำาในการทำาซา ำ ้ ขนาดเกลียว แรงดันใช้งาน (Mpa)
กันกระแทก แบบใช้สกรู แบบใช้โช้ค ด้านท้าย ด้านข้าง แบบใช้สกรู แบบใช้โช้ค
HRQ2 2 0~140˚ 0.2 ˚ - M5X0.8 M5X0.8 0.1-0.7 - A
HRQ3 3 - : รุ่น 0~140˚ 0.2 ˚ - M5X0.8 M5X0.8 0.1-0.7 -
HRQ7 7 0~140˚ 0.2 ˚ - M5X0.8 M5X0.8 0.1-0.7 -
HRQ10 10 มาตรฐาน 0~140˚ 0.2 ˚ 0.05 ˚ M5X0.8 M5X0.8 0.1-1.0 0.1-0.6
HRQ20 20 ใช้ขันสกรู 0~140˚ 0.2 ˚ 0.05 ˚ M5X0.8 M5X0.8 0.1-1.0 0.1-0.6
HRQ30 30 A : มีโช๊คกัน 0~140˚ 0.2 ˚ 0.05 ˚ 1/8” M5X0.8 0.1-1.0 0.1-0.6 S E C T I O N
HRQ50 50 กระแทก 0~140˚ 0.2 ˚ 0.05 ˚ 1/8” M5X0.8 0.1-1.0 0.1-0.6
HRQ70 70 0~140˚ 0.2 ˚ 0.05 ˚ 1/8” M5X0.8 0.1-1.0 0.1-0.6
HRQ100 100 0~140˚ 0.2 ˚ 0.05 ˚ 1/8” M5X0.8 0.1-1.0 0.1-0.6
แบบหมุน/ล็อค HRQ200 200 0~140˚ 0.2 ˚ 0.05 ˚ 1/8” M5X0.8 0.1-1.0 0.1-0.6

ตัวอย่างการเลือกรุ่น : ACKR-32X90-P
รุ่น ACK
Ø Ø* ระยะชัก ( หมุน 90° ) ระยะชัก (หมุน 180°) ระยะชัก Ø Ø ขนาด ลักษณะ แรงดัน
รุ่นสินค้า รุนสินค้า หมายเหตุ
มม. ช่วงหมุน แคลมพ์ ช่วงหมุน แคลมพ์ รวม แกน เกลียว การหมุน ( Mpa ) 39
ACK-25 25 14 12 20 6 26 14 M5x0.8 0.15 ~ 1.0 * ขนาดเส้น
ACK-32 32 14 12 20 6 26 16 1/8” L : หมุนซ้าย 0.15 ~ 1.0 - ACK ผ่าศูนย์กลาง
ACK-40 40 15 12 21 6 27 16 1/8” R : หมุนขวา 0.15 ~ 1.0 - ACKD กระบอก
ACK-50 50 15 14 21 8 29 20 1/8” 0.15 ~ 1.0
แบบหมุน/ล็อค ACK-63 63 15 14 21 8 29 20 1/8” 0.15 ~ 1.0 (Bore Size)

ตัวอย่างการเลือกรุ่น : QCKR-32X30-S-P
รุ่น QCK
Ø Ø* ระยะชัก (mm) ขนาด ลักษณะ ติดตั้ง แรงดัน
รุ่นสินค้า ชุดติดตั้ง มุม หมายเหตุ
มม. ช่วงหมุน แคลมพ์ เกลียว การหมุน แม่เหล็ก ( Mpa )
QCK12 12 7.5 10 M5X0.8 0.15 ~ 1.0 90 ํ° °
QCK16 16 7.5 10 M5X0.8 0.15 ~ 1.0 90 ํ° °
QCK20 20 9.5 20 M5X0.8 - : ไม่มีชุดติดตั้ง 0.15 ~ 1.0 90 ํ° ° * ขนาดเส้น
QCK25 25 9.5 30 M5X0.8 L : หมุนซ้าย S : แม่เหล็กปกติ 0.15 ~ 1.0 90 ํ° ° ผ่าศูนย์กลาง
QCK32 32 15 10 1/8” R : หมุนขวา HS : แม่เหล็กพิเศษ FB : มีชุด 0.15 ~ 1.0 90° ํ° กระบอก
QCK40 40 15 20 1/8” ติดตั้ง FB 0.15 ~ 1.0 90° ํ° (Bore Size)
QCK50 50 19 30 1/4” 0.15 ~ 1.0 90° ํ°
แบบหมุน/ล็อค QCK63 63 19 50 1/4” 0.15 ~ 1.0 90 ํ° °

รุ่น MCK ตัวอย่างการเลือกรุ่น : MCKA-40X150-P
Ø Ø* ลักษณะกระบอก ระยะชัก ขนาด
รุ่นสินค้า ติดตั้งแม่เหล็ก ชุดติดตั้ง หมายเหตุ
มม. ความกว้างขา Y mm เกลียว
MCKA40 40 50 ~ 150 1/4” - : ไม่มีแม่เหล็ก
MCKA50 50 A : 16.50 50 ~ 150 1/4” S : แม่เหล็กปกติ - : ไม่มีชุดติดตั้ง * ขนาดเส้นผ่าศูนย์กลาง
MCKA63 63 B : 19.50 50 ~ 150 1/4” HS : แม่เหล็กพิเศษ Y : มีชุดติดตั้ง Y กระบอก (Bore Size)
แบบหมุน/ล็อค MCKA80 80 50 ~ 150 3/8”

กระบอกลมแบบจับยึดชิ้นงาน (AIR GRIPPER)

New รุ่น HFR ตัวอย่างการเลือกรุ่น : HFR-20

รุ่นสินค้า Ø มม. เกลียวใช้งาน แรงจับใช้งาน มุมปิด/เปิด แรงดันใช้งาน (Mpa) หมายเหตุ
HFR10 10 M5X0.8 0.16
HFR16 16 M5X0.8 0.55 มุมเปิด : 2˚~ -5˚
HFR20 20 M5X0.8 1.10 0.15~0.7 HFR: DOUDLEACTING
HFR25 25 M5X0.8 2.30 มุมปิด : 180˚+ 2˚
HFR32 32 M5X0.8 5.00
จับชิ้นงาน
