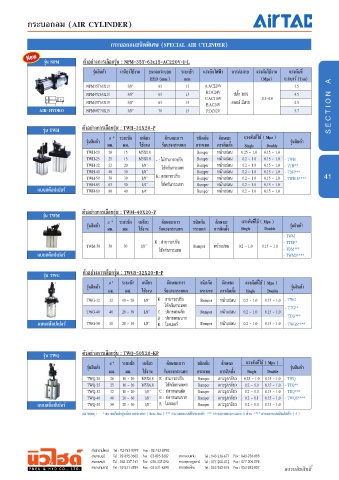

Page 41 - PNEU&HYD Catalog Vol.3

กระบอกลม (AIR CYLINDER)

กระบอกลมชนิดพิเศษ (SPECIAL AIR CYLINDER)
New รุ่น NPM ตัวอย่างการเลือกรุ่น : NPM-35T-63x15-AC220V-I-L

รุ่นสินค้า เกลียวใช้งาน ขนาดกระบอก ระยะชัก แรงดันไฟฟ้า การต่อสาย แรงดันใช้งาน แรงดันที่
HYD (mm.) mm. (Mpa) 0.6บาร์ (Ton)
NPM35T63X13 3/8” 63 13 A:AC220V 3.5 A
B:DC24V
NPM45T63X13 3/8” 63 13 C:AC110V -ปลั๊ก DIN 0.5~0.8 4.5
NPM45T63X15 3/8” 63 15 E:AC24V -คอยล์ มีสาย 4.5
AIR-HYDRO NPM60T70X15 3/8” 70 15 F:DC12V 5.7 S E C T I O N

รุ่น TWH ตัวอย่างการเลือกรุ่น : TWH-32X20-P
Ø * ระยะชัก เกลียว ลักษณะการ ชนิดกัน ลักษณะ แรงดันที่ใช้ ( Mpa )
รุ่นสินค้า รุ่นสินค้า
มม. มม. ใช้งาน รับแรงกระแทก กระแทก การติดตั้ง Single Double
TWH-20 20 15 M5X0.8 Bumper หน้าแปลน 0.25 ~ 1.0 0.15 ~ 1.0
TWH-25 25 15 M5X0.8 - : ไม่สามารถปรับ Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0 - TWH
TWH-32 32 20 1/8” โช๊คกันกระแทก Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0 - TTH**
TWH-40 40 30 1/8” Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0 - TDH***
TWH-50 50 30 1/8” K: สามารถปรับ Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0 - TWH-S**** 41
TWH-63 63 30 1/4” โช้คกันกระแทก Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0
แบบสต๊อปเปอร์ TWH-80 80 40 1/4” Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0

ตัวอย่างการเลือกรุ่น : TWM-40X20-P
รุ่น TWM
Ø * ระยะชัก เกลียว ลักษณะการ ชนิดกัน ลักษณะ แรงดันที่ใช้ ( Mpa )
รุ่นสินค้า รุ่นสินค้า
มม. มม. ใช้งาน รับแรงกระแทก กระแทก การติดตั้ง Single Double
- TWM
K : สามารถปรับ - TTM**
TWM-50 50 30 1/8” โช๊คกันกระแทก Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0 - TDM***
แบบสต๊อปเปอร์ - TWMS****

ตัวอย่างการเลือกรุ่น : TWGS-32X20-B-P
รุ่น TWG
Ø * ระยะชัก เกลียว ลักษณะการ ชนิดกัน ลักษณะ แรงดันที่ใช้ ( Mpa )
รุ่นสินค้า รุ่นสินค้า
มม. มม. ใช้งาน รับแรงกระแทก กระแทก การติดตั้ง Single Double
TWG-32 32 10 ~ 20 1/8” K : สามารถปรับ Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0 - TWG
โช๊คกันกระแทก - TTG**
TWG-40 40 20 ~ 30 1/8” C : ปลายแกนตัด Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0
B : ปลายแกนบาก - TDG***
แบบสต๊อปเปอร์ TWG-50 50 20 ~ 30 1/8” R : โรลเลอร์ Bumper หน้าแปลน 0.2 ~ 1.0 0.15 ~ 1.0 - TWGS****

รุ่น TWQ ตัวอย่างการเลือกรุ่น : TWQ-50X20-KP
Ø Ø* ระยะชัก เกลียว ลักษณะการ ชนิดกัน ลักษณะ แรงดันที่ใช้ ( Mpa )
รุ่นสินค้า รุ่นสินค้า
มม. มม. ใช้งาน รับแรงกระแทก กระแทก การติดตั้ง Single Double
TWQ-20 20 10 ~ 20 M5X0.8 K : สามารถปรับ Bumper เจาะรู/เกลียว 0.25 ~ 1.0 0.15 ~ 1.0 - TWQ
TWQ-25 25 10 ~ 20 M5X0.8 โช๊คกันกระแทก Bumper เจาะรู/เกลียว 0.2 ~ 1.0 0.15 ~ 1.0 - TTQ**
TWQ-32 32 10 ~ 20 1/8” C : ปลายแกนตัด Bumper เจาะรู/เกลียว 0.2 ~ 1.0 0.15 ~ 1.0 - TDQ***
TWQ-40 40 20 ~ 30 1/8” B : ปลายแกนบาก Bumper เจาะรู/เกลียว 0.2 ~ 0.1 0.15 ~ 1.0 - TWQS****
แบบสต๊อปเปอร์ TWQ-50 50 20 ~ 30 1/8” R : โรลเลอร์ Bumper เจาะรู/เกลียว 0.2 ~ 1.0 0.15 ~ 1.0
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size ) *** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้าน **** กระบอกแบบมีแม่เหล็ก ( S )
