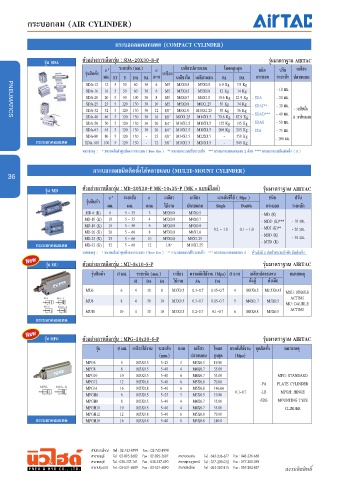

Page 36 - PNEU&HYD Catalog Vol.3
P. 36
กระบอกลม (AIR CYLINDER)
กระบอกลมคอทแพค (COMPACT CYLINDER)
รุ่น SDA ตัวอย่างการเลือกรุ่น : SDA-20X30-B-P รุ่นมาตราฐาน AIRTAC
Ø Ø* ระยะชัก (มม.) Ø เกลียวปลายแกน โหลดสูงสุด ชนิด ปรับ เกลียว
รุ่นสินค้า เกลียว
มม. ST S DA SA แกน เกลียวใน เกลียวนอก SA DA กระบอก ระยะชัก ปลายแกน
SDA-12 12 5 50 60 30 6 M5 M3X0.5 M5X0.8 6.9 Kg 7.9 Kg
SDA-16 16 5 50 60 30 6 M5 M3X0.5 M5X0.8 12 Kg 14 Kg - 10 มม.
SDA-20 20 5 90 100 30 8 M5 M4X0.7 M6X1.0 19.6 Kg 21.9 Kg - SDA - 20 มม.
SDA-25 25 5 120 130 30 10 M5 M5X0.8 M8X1.25 30 Kg 34 Kg - SDAJ** - 30 มม.
SDA-32 32 5 120 130 30 12 1/8” M6X1.0 M10X1.25 50 Kg 56 Kg - : เกลียวใน
SDA-40 40 5 120 130 30 16 1/8” M8X1.25 M14X1.5 79.6 Kg 87.9 Kg - SDAD*** - 40 มม. B : เกลียวนอก
PNEUMATICS
SDA-50 50 5 120 130 30 20 1/4” M10X1.5 M18X1.5 125 Kg 135 Kg - SDAS - 50 มม.
SDA-63 63 5 120 130 30 20 1/4” M10X1.5 M18X1.5 200 Kg 215 Kg - SSA - 75 มม.
SDA-80 80 5 120 130 - 25 3/8” M14X1.5 M22X1.5 - 350 Kg - 100 มม.
กระบอกคอมแพค SDA-100 100 5 120 130 - 32 3/8” M18X1.5 M26X1.5 - 545 Kg
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size ) ** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้าน **** กระบอกแบบมีแม่เหล็ก ( S )
กระบอกลมชนิดติดตั้งได้หลายแบบ (MULTI-MOUNT CYLINDER)
36
รุ่น MD ตัวอย่างการเลือกรุ่น : MD-20X20-P MK-10x35-P (MK = แบบมีไกด์) รุ่นมาตราฐาน AIRTAC
Ø Ø Ø* ระยะชัก Ø Ø เกลียว เกลียว แรงดันที่ใช้ ( Mpa ) ชนิด ปรับ
รุ่นสินค้า
มม. มม. แกน ใช้งาน ปลายแกน Single Double กระบอก ระยะชัก
MD-6 (K) 6 5 ~ 35 3 M5X0.8 M3X0.5 - MD (K)
MD-10 (K) 10 5 ~ 35 4 M5X0.8 M4X0.7 - MDD (K)*** - 10 มม.
MD-16 (K) 16 5 ~ 50 6 M5X0.8 M5X0.8 - MDJ (K)**
MD-20 (K) 20 5 ~ 60 8 M5X0.8 M6X1.0 0.2 ~ 1.0 0.1 ~ 1.0 - MSD (K) - 20 มม.
MD-25 (K) 25 5 ~ 60 10 M5X0.8 M8X1.25 - 30 มม.
กระบอกคอมแพค MD-32 (K) 32 5 ~ 60 12 1/8” M10X1.25 - MTD (K)
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size ) ** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้านถ้ามี S ต่อท้ายระยะชักคือ มีแม่เหล็ก
New รุ่น MU ตัวอย่างการเลือกรุ่น : MU-8x10-S-P รุ่นมาตราฐาน AIRTAC
รุ่นสินค้า Ø Ø มม. ระยะชัก (mm.) เกลียว ความดันใช้งาน (Mpa) Ø แกน เกลียวปลายแกน หมายเหตุ
SI DA SA ใช้งาน SA DA ตัวผู้ ตัวเมีย
MU6 6 4 30 8 M3X0.5 0.3~0.7 0.15~0.7 4 M3X0.5 M2.5X0.45 MSU: SINGLE
ACTING
MU8 8 4 30 10 M3X0.5 0.3~0.7 0.15~0.7 5 M4X0..7 M3X0.5
MU: DAUBLE
MU10 10 4 30 10 M3X0.5 0.2~0.7 0.1~0.7 6 M5X0.8 M3X0.5 ACTING
กระบอกคอมแพค
New รุ่น MPG ตัวอย่างการเลือกรุ่น : MPG-10x30-S-P รุ่นมาตราฐาน AIRTAC
รุ่น Ø Ø มม. เกลียวใช้งาน ระยะชัก Ø แกน เกลียว โหลด แรงดันใช้งาน ชุดติดตั้ง หมายเหตุ
(mm.) ปลายแกน สูงสุด (Mpa)
MPG6 6 M3X0.5 5~25 3 M3X0.5 19.80
MPG8 8 M3X0.5 5~40 4 M4X0.7 35.00
MPG10 10 M3X0.5 5~40 4 M4X0.7 55.00 MPG: STANDARD
MPG12 12 M5X0.8 5~40 6 M5X0.8 79.00 -FA PLATE CYLINDER
MPG16 16 M5X0.8 5~40 6 M5X0.8 140.00
MPGH6 6 M3X0.5 5~25 3 M3X0.5 19.80 0.1~0.7 -LB MPGH: HINGE
MPGH8 8 M3X0.5 5~40 4 M4X0.7 35.00 -SDB MOUNTING TYPE
MPGH10 10 M3X0.5 5~40 4 M4X0.7 55.00 CLINDER
MPGH12 12 M5X0.8 5~40 6 M5X0.8 79.00
กระบอกคอมแพค MPGH16 16 M5X0.8 5~40 6 M5X0.8 140.0
