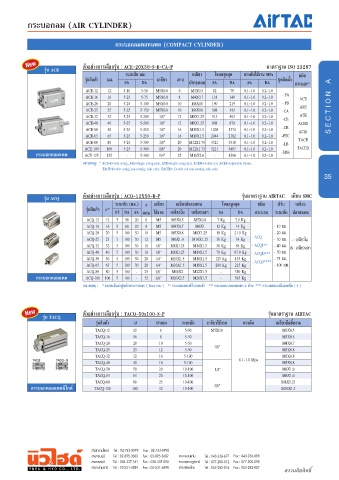

Page 35 - PNEU&HYD Catalog Vol.3

กระบอกลม (AIR CYLINDER)

กระบอกลมคอทแพค (COMPACT CYLINDER)

New ตัวอย่างการเลือกรุ่น : ACE-20X30-S-B-CA-P มาตราฐาน ISO 21287
รุ่น ACE
ระยะชัก มม. เกลียว โหลดสูงสุด แรงดันใช้งาน MPa ชนิด
รุ่นสินค้า ø มม. SA DA เกลียว ø แกน ปลายแกน SA DA SA DA ชุดติดตั้ง กระบอก* A

ACE-12 12 5-10 5-50 M5X0.8 6 M3X0.5 62 79 0.1~1.0 0.2~1.0
ACE-16 16 5-25 5-75 M5X0.8 8 M4X0.7 118 140 0.1~1.0 0.2~1.0 - FA ACE
ACE-20 20 5-25 5-100 M5X0.8 10 M6X10 190 219 0.1~1.0 0.2~1.0 - FB ASE
ACE-25 25 5-25 5-150 M5X0.8 10 M6X10 308 343 0.1~1.0 0.2~1.0 -CA S E C T I O N
ACE-32 32 5-25 5-200 1/8” 12 M8X1.25 513 563 0.1~1.0 0.2~1.0 -CB ATE
ACE-40 40 5-25 5-200 1/8” 12 M8X1.25 808 879 0.1~1.0 0.2~1.0 ACED
ACE-50 50 5-25 5-250 1/8” 16 M10X1.5 1268 1374 0.1~1.0 0.2~1.0 -CR ACEJ
ACE-63 63 5-25 5-250 1/8” 16 M10X1.5 2044 2182 0.1~1.0 0.2~1.0 -FTC
ACE-80 80 5-25 5-300 1/8” 20 M12X1.75 3321 3518 0.1~1.0 0.2~1.0 -LB TACE
ACE-100 100 5-25 5-300 1/8” 20 M12X1.75 5211 5497 0.1~1.0 0.2~1.0 TACED
กระบอกคอมแพค ACE-125 125 - 5-300 1/4” 25 M16X2.0 - 8590 0.1~1.0 0.2~1.0 -SDB
หมายเหตุ: * ACE=Double acting, ASE=Single acting-push, ATE=Single acting-pull, ACED=Double rod, ACEJ=Adjustable Stroke,
TACE=Double acting non-rotating with yoke, TACED= Double rod non-rotating with yoke
35

รุ่น ACQ ตัวอย่างการเลือกรุ่น : ACQ-12X50-B-P รุ่นมาตราฐาน AIRTAC เทียบ SMC
ระยะชัก (มม.) Ø เกลียว เกลียวปลายแกน โหลดสูงสุด ชนิด ปรับ เกลียว
รุ่นสินค้า Ø * ST DA SA แกน ใช้งาน เกลียวใน เกลียวนอก SA DA กระบอก ระยะชัก ปลายแกน
ACQ-12 12 5 50 20 6 M5 M3X0.5 M5X0.8 7 Kg 7.9 Kg
ACQ-16 16 5 60 20 8 M5 M4X0.7 M6X1 12 Kg 14 Kg - 10 มม.
ACQ-20 20 5 100 30 10 M5 M5X0.8 M8X1.25 19 Kg 21.9 Kg - 20 มม.
ACQ-25 25 5 100 30 12 M5 M6X1.0 M10X1.25 30 Kg 34 Kg - ACQ - 30 มม. - : เกลียวใน
ACQ-32 32 5 100 30 16 1/8” M8X1.25 M14X1.5 50 Kg 56 Kg - ACQJ** - 40 มม. B : เกลียวนอก
ACQ-40 40 5 100 30 16 1/8” M8X1.25 M14X1.5 79 Kg 87.9 Kg - ACQD*** - 50 มม.
ACQ-50 50 5 100 30 20 1/4” M10X1.5 M18X1.5 125 Kg 135 Kg - ACQS**** - 75 มม.
ACQ-63 63 5 100 30 20 1/4” M10X1.5 M18X1.5 200 Kg 215 Kg - 100 มม.
ACQ-80 80 5 100 - 25 3/8” M16X2 M22X1.5 - 350 Kg
กระบอกคอมแพค ACQ-100 100 5 100 - 32 3/8” M20X2.5 M26X1.5 - 545 Kg
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size ) ** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้าน **** กระบอกแบบมีแม่เหล็ก ( S )

New รุ่น TACQ ตัวอย่างการเลือกรุ่น : TACQ-50x100-S-P รุ่นมาตราฐาน AIRTAC

รุ่นสินค้า Ø Ø Ø Ø แกน ระยะชัก เกลียวใช้งาน แรงดัน เกลียวยึดชิ้นงาน
TACQ-12 12 6 5-30 M5X0.8 M3X0.5
TACQ-16 16 8 5-30 M3X0.5
TACQ-20 20 10 5-50 M4X0.7
TACQ-25 25 12 5-50 1/8” M5X0.8
TACQ-32 32 16 5-100 M5X0.8
TACQ-40 40 16 5-100 0.1~1.0 Mpa M5X0.8
TACQ-50 50 20 10-100 1/4” M6X1.0
TACQ-63 63 20 10-100 M6X1.0
TACQ-80 80 25 10-100 M8X1.25
กระบอกคอมแพคมีไกด์ TACQ-100 100 32 10-100 3/8” M10X1.5
