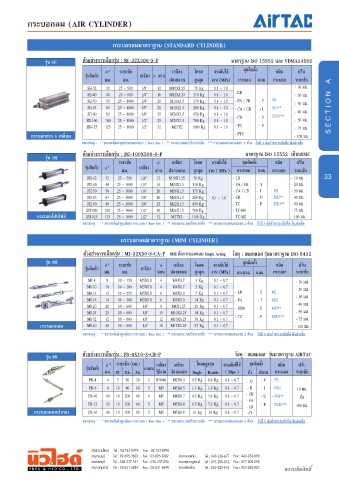

Page 33 - PNEU&HYD Catalog Vol.3

กระบอกลม (AIR CYLINDER)

กระบอกลมมาตราฐาน (STANDARD CYLINDER)

รุ่น SE ตัวอย่างการเลือกรุ่น : SE-32X300-S-P มาตรฐาน ISO 15552 และ VDMA24562

Ø * ระยะชัก เกลียว โหลด แรงดันใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า เกลียว Ø แกน
มม. มม. ปลายแกน สูงสุด งาน (MPa) กระบอก แกน กระบอก ระยะชัก A
SE-32 32 25 ~ 500 1/8” 12 M10X1.25 70 Kg 0.1 ~ 1.0 - 10 มม.
SE-40 40 25 ~ 800 1/4” 16 M12X1.25 110 Kg 0.1 ~ 1.0 - LB - 20 มม.
SE-50 50 25 ~ 1000 1/4” 20 M16X1.5 170 Kg 0.1 ~ 1.0 - FA / FB - Y - SE - 30 มม.
SE-63 63 25 ~ 1000 3/8” 20 M16X1.5 280 Kg 0.1 ~ 1.0 - CA / CB - I - SEJ**
SE-80 80 25 ~ 1000 3/8” 25 M20X1.5 450 Kg 0.1 ~ 1.0 - CR - U - SED*** - 40 มม. S E C T I O N
SE-100 100 25 ~ 1000 1/2” 25 M20X1.5 700 Kg 0.1 ~ 1.0 - 50 มม.
SE-125 125 25 ~ 1000 1/2” 32 M27X2 1000 Kg 0.1 ~ 1.0 - TC - F - 75 มม.
กระบอกทรง 4 เหลี่ยม - FTC - 100 มม .
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size ) ** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้าน ถ้ามี S ต่อท้ายระยะชักคือ มีแม่เหล็ก

ตัวอย่างการเลือกรุ่น : JSI-100X500-S-P มาตรฐาน ISO 15552 เทียบSMC
รุ่น JSI
ระยะชัก ØØ เกลียว โหลด แรงดันใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า Ø Ø* มม. เกลียว แกน ปลายแกน สูงสุด งาน ( MPa ) กระบอก แกน กระบอก ระยะชัก
JSI-32 32 25 ~ 500 1/8” 12 M10X1.25 70 Kg - LB - 10 มม. 33
JSI-40 40 25 ~ 1000 1/4” 16 M14X1.5 110 Kg - FA / FB - Y - 20 มม.
JSI-50 50 25 ~ 1000 1/4” 20 M18X1.5 175 Kg - CA / CB - I - JSI - 30 มม.
JSI-63 63 25 ~ 1000 3/8” 20 M18X1.5 280 Kg 0.1 ~ 1.0 - CR - U - JSIJ** - 40 มม.
JSI-80 80 25 ~ 1000 3/8” 25 M22X1.5 450 Kg - TC - F - JSID** - 50 มม.
JSI-100 100 25 ~ 1000 1/2” 30 M26X1.5 700 Kg - TC-M1 - 75 มม.
กระบอกโปรไฟล์ JSI-125 125 25 ~ 1000 1/2” 32 M27X2 1100 Kg - TC-M2 - 100 มม.
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size ) ** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้าน ถ้ามี S ต่อท้ายระยะชักคือ มีแม่เหล็ก

กระบอกลมมาตราฐาน (MINI CYLINDER)
ตัวอย่างการเลือกรุ่น : MI-32X50-S-CA-P MSI คือกระบอกแบบ Single Acting วัสดุ : สแตนเลส รุ่นมาตราฐาน ISO 6432
รุ่น MI Ø * ระยะชัก เกลียว โหลด แรงดันใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า เกลียว Ø
มม. มม. แกน ปลายแกน สูงสุด งาน (MPa) กระบอก แกน กระบอก ระยะชัก
MI-8 8 10 ~ 150 M5X0.8 4 M4X0.7 3 Kg 0.1 ~ 0.7 - 10 มม.
MI-10 10 10 ~ 200 M5X0.8 4 M4X0.7 5 Kg 0.1 ~ 0.7 - 20 มม.
MI-12 12 10 ~ 250 M5X0.8 6 M6X1.0 7 Kg 0.1 ~ 0.7 - LB - Y - MI
MI-16 16 10 ~ 300 M5X0.8 6 M6X1.0 14 Kg 0.1 ~ 0.7 - FA - I - MSI - 30 มม.
MI-20 20 10 ~ 600 1/8” 8 M8X1.25 20 Kg 0.1 ~ 0.7 - SDB - U - MIJ** - 40 มม.
MI-25 25 10 ~ 600 1/8” 10 M10X1.25 34 Kg 0.1 ~ 0.7 - 50 มม.
MI-32 32 10 ~ 600 1/8” 12 M10X1.25 56 Kg 0.1 ~ 0.7 - TC - F - MID*** - 75 มม.
กระบอกกลม MI-40 40 10 ~ 600 1/4” 16 M12X1.25 87 Kg 0.1 ~ 0.7 - 100 มม.
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size ) ** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้าน ถ้ามี S ต่อท้ายระยะชักคือ มีแม่เหล็ก

รุ่น PB ตัวอย่างการเลือกรุ่น : PB-4X10-S-CB-P วัสดุ : สแตนเลส รุ่นมาตราฐาน AIRTAC
Ø * ระยะชัก (มม.) เกลียว เกลียว โหลดสูงสุด แรงดันที่ใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า Ø แกน
มม. ST DA SA ใช้งาน ปลายแกน Single Double ( Mpa ) ตัว ปลาย กระบอก ระยะชัก
PB-4 4 5 20 20 2 สายลม M2X0.4 0.5 Kg 0.8 Kg 0.1 ~ 0.7 - U - Y - PB
PB-6 6 10 60 60 3 M5 M3X0.5 1.5 Kg 1.9 Kg 0.1 ~ 0.7 - R - I - PSB 10 มม.
PB-10 10 10 200 60 4 M5 M4X0.7 4.5 Kg 5.4 Kg 0.1 ~ 0.7 - CB - U - PBJ** ถึง
PB-12 12 10 200 60 5 M5 M5X0.8 6.5 Kg 7.9 Kg 0.1 ~ 0.7 - FA - F - PBD*** 100 มม.
- LB
กระบอกแบบปากกา PB-16 16 10 300 60 5 M5 M5X0.8 10 Kg 14 Kg 0.1 ~ 0.7 -CJ
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size ) ** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้าน ถ้ามี S ต่อท้ายระยะชักคือ มีแม่เหล็ก
