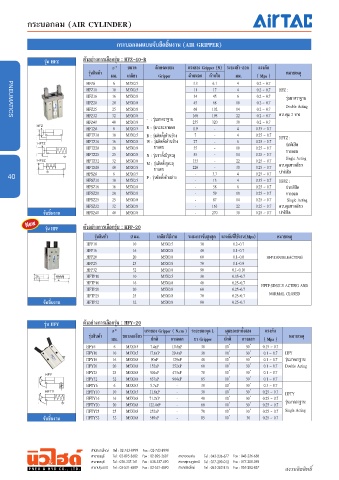

Page 40 - PNEU&HYD Catalog Vol.3

กระบอกลม (AIR CYLINDER)

กระบอกลมแบบจับยึดชิ้นงาน (AIR GRIPPER)

รุ่น HFZ ตัวอย่างการเลือกรุ่น : HFZ-40-R
Ø Ø * ขนาด ลักษณะของ แรงของ Gripper (N) ระยะเข้า-ออก แรงดัน

รุ่นสินค้า มม. เกลียว Gripper ด้านนอก ด้านใน มม. ( Mpa ) หมายเหตุ
HFZ6 6 M3X0.5 3.3 6.1 4 0.2 ~ 0.7
HFZ10 10 M3X0.5 11 17 4 0.2 ~ 0.7 HFZ :
HFZ16 16 M5X0.8 34 45 6 0.2 ~ 0.7 รุ่นมาตราฐาน
HFZ20 20 M5X0.8 45 68 10 0.2 ~ 0.7
HFZ25 25 M5X0.8 69 102 14 0.2 ~ 0.7 Double Acting
HFZ32 32 M5X0.8 160 195 22 0.2 ~ 0.7 ควบคุม 2 ทาง
PNEUMATICS
HFZ40 40 M5X0.8 - : รุ่นมาตราฐาน 255 320 30 0.2 ~ 0.7
HFTZ6 6 M3X0.5 R : รุ่นระยะขาแคบ 1.9 - 4 0.35 ~ 0.7
HFTZ10 10 M3X0.5 B : รุ่นติดตั้งด้านข้าง 7 - 4 0.25 ~ 0.7 HFTZ :
HFTZ16 16 M5X0.8 W : รุ่นติดตั้งด้านข้าง 27 - 6 0.25 ~ 0.7 ปกติเปิด
HFTZ20 20 M5X0.8 ขาแคบ 35 - 10 0.25 ~ 0.7 กางออก
HFTZ25 25 M5X0.8 N : รุ่นขาตั้งมีรูทะลุ 55 - 14 0.25 ~ 0.7
HFTZ32 32 M5X0.8 M : รุ่นติดตั้งรูทะลุ 133 - 22 0.25 ~ 0.7 Single Acting
HFTZ40 40 M5X0.8 ขาแคบ 220 - 30 0.25 ~ 0.7 ควบคุมทางเดียว
HFSZ6 6 M3X0.5 - 3.7 4 0.25 ~ 0.7 ปกติเปิด
40 HFSZ10 10 M3X0.5 F : รุ่นติดตั้งด้านล่าง - 13 4 0.35 ~ 0.7 HFSZ :
HFSZ16 16 M5X0.8 - 38 6 0.25 ~ 0.7 ปรกติปิด
HFSZ20 20 M5X0.8 - 59 10 0.25 ~ 0.7 กางออก
HFSZ25 25 M5X0.8 - 87 14 0.25 ~ 0.7 Single Acting
HFSZ32 32 M5X0.8 - 163 22 0.25 ~ 0.7 ควบคุมทางเดียว
จับชิ้นงาน HFSZ40 40 M5X0.8 - 270 30 0.25 ~ 0.7 ปกติปิด
New รุ่น HFP ตัวอย่างการเลือกรุ่น : HFP-20

รุ่นสินค้า Ø Ø มม. เกลียวใช้งาน ระยะการจับสูงสุด แรงดันที่ใช้งาน(Mpa) หมายเหตุ
HFP10 10 M3X0.5 30 0.2~0.7
HFP16 16 M5X0.8 40 0.1~0.7
HFP20 20 M5X0.8 60 0.1~0.8 HFP:DOUBLEACTING
HFP25 25 M5X0.8 70 0.1~0.9
HFP32 32 M5X0.8 90 0.1~0.10
HFTP10 10 M3X0.5 30 0.35~0.7
HFTP16 16 M5X0.8 40 0.25~0.7 HFTP:SINGLE ACTING AND
HFTP20 20 M5X0.8 60 0.25~0.7
HFTP25 25 M5X0.8 70 0.25~0.7 NORMAL CLOSED
จับชิ้นงาน HFTP32 32 M5X0.8 90 0.25~0.7

รุ่น HFY ตัวอย่างการเลือกรุ่น : HFY-20
Ø Ø* แรงของ Gripper ( N.cm ) ระยะของจุด L มุมของขาทั้งสอง แรงดัน
รุ่นสินค้า ขนาดเกลียว หมายเหตุ
มม. ปกติ กางออก ขา Gripper ปกติ กางออก ( Mpa )
HFY6 6 M3X0.5 7.4xP 10.6xP 30 10 ํ° 30 ํ° 0.15 ~ 0.7
HFY10 10 M3X0.5 17.6xP 29.4xP 30 10 ํ° 30 ํ° 0.1 ~ 0.7 HFY
HFY16 16 M5X0.8 90xP 129xP 40 10 ํ° 30 ํ° 0.1 ~ 0.7 รุ่นมาตราฐาน
HFY20 20 M5X0.8 152xP 252xP 60 10 ํ° 30 ํ°° 0.1 ~ 0.7 Double Acting
HFY25 25 M5X0.8 304xP 473xP 70 10 ํ° 30 ํ° 0.1 ~ 0.7
HFY32 32 M5X0.8 637xP 904xP 85 10 ํ° 30 ํ° 0.1 ~ 0.7
HFTY6 6 M3X0.5 5.7xP - 30 10 ํ° 30 ํ° 0.3 ~ 0.7
HFTY10 10 M3X0.5 11.8xP - 30 10 ํ° 30 ํ°° 0.25 ~ 0.7 HFTY
HFTY16 16 M5X0.8 71.2xP - 40 10 ํ° 30 ํ°° 0.25 ~ 0.7
HFTY20 20 M5X0.8 122.4xP - 60 10 ํ° 30 ํ°° 0.25 ~ 0.7 รุ่นมาตราฐาน
HFTY25 25 M5X0.8 252xP - 70 10 ํ° 30 ํ° 0.25 ~ 0.7 Single Acting
จับชิ้นงาน HFTY32 32 M5X0.8 589xP - 85 10 ํ° 30° 0.25 ~ 0.7
