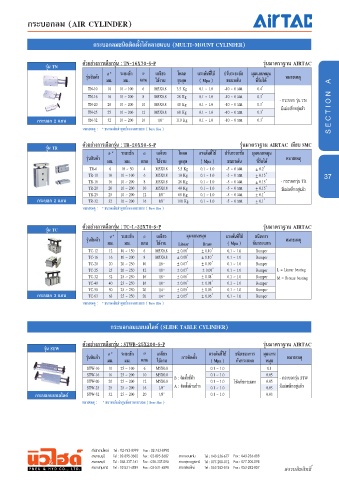

Page 37 - PNEU&HYD Catalog Vol.3
P. 37
กระบอกลม (AIR CYLINDER)
กระบอกลมชนิดติดตั้งได้หลายแบบ (MULTI-MOUNT CYLINDER)
ตัวอย่างการเลือกรุ่น : TN-16X70-S-P รุ่นมาตราฐาน AIRTAC
รุ่น TN
Ø * ระยะชัก Ø เกลียว โหลด แรงดันที่ใช้ ปรับระยะชัก มุมแกนหมุน
รุ่นสินค้า หมายเหตุ
มม. มม. แกน ใช้งาน สูงสุด ( Mpa ) ขณะกลับ ที่รับได้ A
TN-10 10 10 ~ 100 6 M5X0.8 3.5 Kg 0.1 ~ 1.0 -10 ~ 0 มม. 0.4 ํ °
TN-16 16 10 ~ 200 8 M5X0.8 28 Kg 0.1 ~ 1.0 -10 ~ 0 มม. 0.3 ํ ° - กระบอก รุ่น TN
TN-20 20 10 ~ 200 10 M5X0.8 40 Kg 0.1 ~ 1.0 -10 ~ 0 มม. 0.3 ํ ° มีแม่เหล็กอยู่แล้ว
TN-25 25 10 ~ 200 12 M5X0.8 68 Kg 0.1 ~ 1.0 -10 ~ 0 มม. 0.3 ํ ° S E C T I O N
กระบอก 2 แกน TN-32 32 10 ~ 200 16 1/8” 110 Kg 0.1 ~ 1.0 -10 ~ 0 มม. 0.3 ํ °
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size )
ตัวอย่างการเลือกรุ่น : TR-20X50-S-P รุ่นมาตราฐาน AIRTAC เทียบ SMC
รุ่น TR
Ø * ระยะชัก Ø เกลียว โหลด แรงดันที่ใช้ ปรับระยะชัก มุมแกนหมุน
รุ่นสินค้า หมายเหตุ
มม. มม. แกน ใช้งาน สูงสุด ( Mpa ) ขณะกลับ ที่รับได้
TR-6 6 10 ~ 50 4 M5X0.8 3.5 Kg 0.1 ~ 1.0 -5 ~ 0 มม. ± +± 0.2 ํ °
TR-10 10 10 ~ 100 6 M5X0.8 10 Kg 0.1 ~ 1.0 -5 ~ 0 มม. ± +± 0.15 ํ ° 37
TR-16 16 10 ~ 200 8 M5X0.8 28 Kg 0.1 ~ 1.0 -5 ~ 0 มม. ± +± 0.15 ํ ° - กระบอกรุ่น TR
TR-20 20 10 ~ 200 10 M5X0.8 40 Kg 0.1 ~ 1.0 -5 ~ 0 มม. ± +± 0.15 ํ ° มีแม่เหล็กอยู่แล้ว
TR-25 25 10 ~ 200 12 1/8” 68 Kg 0.1 ~ 1.0 -5 ~ 0 มม. ± +± 0.1 ํ °
กระบอก 2 แกน TR-32 32 10 ~ 200 16 1/8” 110 Kg 0.1 ~ 1.0 -5 ~ 0 มม. ± +± 0.1 ํ °
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size )
ตัวอย่างการเลือกรุ่น : TC-L-32X70-S-P รุ่นมาตราฐาน AIRTAC
รุ่น TC
Ø * ระยะชัก Ø เกลียว มุมแกนหมุน แรงดันที่ใช้ ชนิดการ
รุ่นสินค้า หมายเหตุ
มม. มม. แกน ใช้งาน Linear Brass ( Mpa ) กันกระแทก
TC-12 12 10 ~ 150 6 M5X0.8 ± +± 0.08 ํ ° ± +± 0.10 ํ ° 0.1 ~ 1.0 Bumper
TC-16 16 10 ~ 200 8 M5X0.8 ± +± 0.08 ํ ° ± +± 0.10 ํ ° 0.1 ~ 1.0 Bumper
TC-20 20 20 ~ 250 10 1/8” ± +± 0.07 ํ ° ± +± 0.09 ํ ° 0.1 ~ 1.0 Bumper
TC-25 25 20 ~ 250 12 1/8” ± +± 0.07 ํ ° ± +± 0.09 ํ° 0.1 ~ 1.0 Bumper L = Linear bearing
TC-32 32 25 ~ 250 16 1/8” ± +± 0.06 ํ ° ± +± 0.08 ํ ° 0.1 ~ 1.0 Bumper M = Bronze bearing
TC-40 40 25 ~ 250 16 1/8” ± +± 0.06 ํ ° ± +± 0.08 ํ ° 0.1 ~ 1.0 Bumper
TC-50 50 25 ~ 250 20 1/4” ± +± 0.05 ํ ° ± +± 0.06 ํ ° 0.1 ~ 1.0 Bumper
กระบอก 3 แกน TC-63 63 25 ~ 250 20 1/4” ± +± 0.05 ํ ° ± +± 0.06 ํ ° 0.1 ~ 1.0 Bumper
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size )
กระบอกลมแบบสไลด์ (SLIDE TABLE CYLINDER)
ตัวอย่างการเลือกรุ่น : STWB-25X200-S-P รุ่นมาตราฐาน AIRTAC
รุ่น STW
รุ่นสินค้า Ø * ระยะชัก Ø เกลียว การติดตั้ง แรงดันที่ใช้ ชนิดของการ มุมแกน หมายเหตุ
มม. มม. แกน ใช้งาน ( Mpa ) กันกระแทก หมุน
STW-10 10 25 ~ 100 6 M5X0.8 0.1 ~ 1.0 ± 0.1 °
STW-16 16 25 ~ 200 10 M5X0.8 B : ติดตั้งที่ตัว 0.1 ~ 1.0 ± 0.05 ° - กระบอกรุ่น STW
STW-20 20 25 ~ 200 12 M5X0.8 0.1 ~ 1.0 โช๊คกันกระแทก ± 0.05 °
STW-25 25 25 ~ 200 16 1/8” A : ติดตั้งด้านข้าง 0.1 ~ 1.0 ± 0.03 ° มีแม่เหล็กอยู่แล้ว
กระบอกแบบสไลด์ STW-32 32 25 ~ 200 20 1/8” 0.1 ~ 1.0 0.03
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size )
