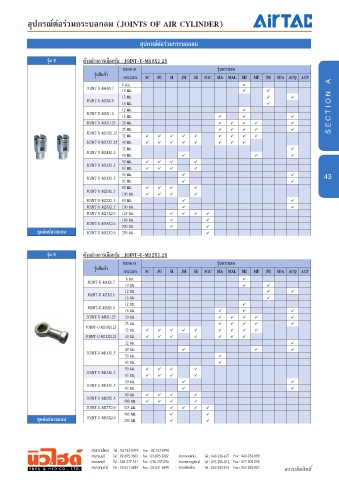

Page 43 - PNEU&HYD Catalog Vol.3

อุปกรณ์ต่อร่วมกระบอกลม (JOINTS OF AIR CYLINDER)

อุปกรณ์ต่อร่วมกระบอกลม

รุ่น Y ตัวอย่างการเลือกรุ่น : JOINT-Y-M10X1.25
ขนาด Ø Ø รุ่นกระบอก
รุ่นสินค้า
กระบอก SC SU SI JSI SE SGC MA MAL MI MF PB SDA ACQ ACP
8 มม. 4 A
JOINT-Y-M4X0.7 10 มม. 4 4
12 มม. 4 4
JOINT-Y-M5X0.8
16 มม. 4
12 มม. 4
JOINT-Y-M6X1.0 16 มม. 4 4 4 S E C T I O N
JOINT-Y-M8X1.25 20 มม. 4 4 4 4 4
25 มม. 4 4 4 4 4
JOINT-Y-M10X1.25 32 มม. 4 4 4 4 4 4 4 4 4
JOINT-Y-M12X1.25 40 มม. 4 4 4 4 4 4 4 4
32 มม. 4
JOINT-Y-M14X1.5 40 มม. 4 4 4
50 มม. 4 4 4 4
JOINT-Y-M16X1.5 63 มม. 4 4 4 4
50 มม. 4 4
JOINT-Y-M18X1.5 43
63 มม. 4 4
80 มม. 4 4 4 4
JOINT-Y-M20X1.5 100 มม. 4 4 4 4
JOINT-Y-M22X1.5 80 มม. 4 4
JOINT-Y-M26X1.5 100 มม. 4 4
JOINT-Y-M27X2.0 125 มม. 4 4 4 4
160 มม. 4 4
JOINT-Y-M36X2.0 200 มม. 4 4
ชุดต่อปลายแกน JOINT-Y-M42X2.0 250 มม. 4

รุ่น U ตัวอย่างการเลือกรุ่น : JOINT-U-M12X1.25
ขนาด Ø Ø รุ่นกระบอก
รุ่นสินค้า กระบอก SC SU SI JSI SE SGC MA MAL MI MF PB SDA ACQ ACP
8 มม. 4
JOINT-U-M4X0.7 10 มม. 4 4
12 มม. 4 4
JOINT-U-M5X0.8 16 มม. 4
12 มม. 4
JOINT-U-M6X1.0
16 มม. 4 4 4
JOINT-U-M8X1.25 20 มม. 4 4 4 4 4
25 มม. 4 4 4 4 4
JOINT-U-M10X1.25
32 มม. 4 4 4 4 4 4 4 4 4
JOINT-U-M12X1.25 40 มม. 4 4 4 4 4 4 4
32 มม. 4
40 มม. 4 4 4
JOINT-U-M14X1.5 50 มม. 4
63 มม. 4
50 มม. 4 4 4 4
JOINT-U-M16X1.5 63 มม. 4 4 4 4
50 มม. 4 4
JOINT-U-M18X1.5
63 มม. 4 4
80 มม. 4 4 4 4
JOINT-U-M20X1.5 100 มม. 4 4 4 4
JOINT-U-M27X2.0 125 มม. 4 4 4 4
160 มม. 4 4
ชุดต่อปลายแกน JOINT-U-M36X2.0 200 มม. 4 4
