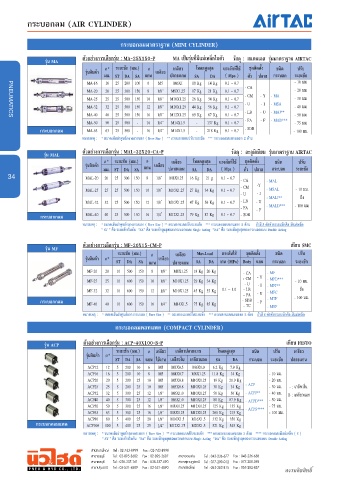

Page 34 - PNEU&HYD Catalog Vol.3
P. 34
กระบอกลม (AIR CYLINDER)
กระบอกลมมาตราฐาน (MINI CYLINDER)
รุ่น MA ตัวอย่างการเลือกรุ่น : MA-25X150-P MA เป็นรุ่นที่มีแม่เหล็กในตัว วัสดุ : สแตนเลส รุ่นมาตราฐาน AIRTAC
Ø * ระยะชัก (มม.) Ø เกลียว โหลดสูงสุด แรงดันที่ใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า เกลียว
มม. ST DA SA แกน ปลายแกน SA DA ( Mpa ) ตัว ปลาย กระบอก ระยะชัก
MA-16 16 25 200 100 6 M5 M6X1 10 Kg 14 Kg 0.1 ~ 0.7 - 10 มม.
MA-20 20 25 300 150 8 1/8” M8X1.25 17 Kg 21 Kg 0.1 ~ 0.7 - CA - 20 มม.
MA-25 25 25 500 150 10 1/8” M10X1.25 26 Kg 34 Kg 0.1 ~ 0.7 - CM - Y - MA - 30 มม.
MA-32 32 25 500 150 12 1/8” M10X1.25 44 Kg 56 Kg 0.1 ~ 0.7 - U - I - MSA - 40 มม.
MA-40 40 25 500 150 16 1/8” M12X1.25 69 Kg 87 Kg 0.1 ~ 0.7 - LB - U - MAJ** - 50 มม.
PNEUMATICS
MA-50 50 25 500 - 16 1/4” M14X1.5 - 137 Kg 0.1 ~ 0.7 - FA - F - MAD*** - 75 มม.
กระบอกกลม MA-63 63 25 500 - 16 1/4” M14X1.5 - 218 Kg 0.1 ~ 0.7 - SDB - 100 มม.
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size ) ** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้าน
ตัวอย่างการเลือกรุ่น : MAL-32X20-CA-P วัสดุ : อะลูมิเนียม รุ่นมาตราฐาน AIRTAC
รุ่น MAL
Ø * ระยะชัก (มม.) Ø เกลียว โหลดสูงสุด แรงดันที่ใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า เกลียว
มม. ST DA SA แกน ปลายแกน SA DA ( Mpa ) ตัว ปลาย กระบอก ระยะชัก
34 MAL-20 20 25 300 150 8 1/8” M8X1.25 16 Kg 21 g 0.1 ~ 0.7 - CA - MAL
- CM -Y
MAL-25 25 25 500 150 10 1/8” M10X1.25 27 Kg 34 Kg 0.1 ~ 0.7 - MSAL - 10 มม.
- U - I - MALJ** ถึง
MAL-32 32 25 500 150 12 1/8” M10X1.25 47 Kg 56 Kg 0.1 ~ 0.7 - LB - U
- FA - F - MALD*** - 100 มม.
กระบอกกลม MAL-40 40 25 500 150 16 1/4” M12X1.25 79 Kg 87 Kg 0.1 ~ 0.7 - SDB
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size ) ** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้าน ถ้ามี S ต่อท้ายระยะชักคือ มีแม่เหล็ก
“ ST ” คือ ระยะชักเริ่มต้น “SA” คือ ระยะชักสูงสุดของกระบอกแบบ Single Acting “DA” คือ ระยะชักสูงสุดของกระบอกแบบ Double Acting
ตัวอย่างการเลือกรุ่น : MF-20X15-CM-P เทียบ SMC
รุ่น MF
ระยะชัก (มม.) Ø เกลียว Max.Load แรงดันใช้ ชุดติดตั้ง ชนิด ปรับ
รุ่นสินค้า Ø Ø* ST DA SA แกน เกลียว ปลายแกน SA DA งาน (MPa) Body แกน กระบอก ระยะชัก
MF-20 20 10 500 150 8 1/8” M8X1.25 18 Kg 20 Kg - CA - MF
MF-25 25 10 600 150 10 1/8” M10X1.25 29 Kg 34 Kg - CM - Y - MPD*** - 10 มม.
- U
- I - MFJ**
MF-32 32 10 600 150 12 1/8” M10X1.25 45 Kg 55 Kg 0.1 ~ 1.0 - LB - U - MFC ถึง
- FA
กระบอกกลม MF-40 40 10 600 150 16 1/4” M14X1.5 75 Kg 85 Kg - SDB - F - MTF - 100 มม.
- TC
- MSF
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size ) ** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้าน ถ้ามี S ต่อท้ายระยะชักคือ มีแม่เหล็ก
กระบอกลมคอทแพค (COMPACT CYLINDER)
รุ่น ACP ตัวอย่างการเลือกรุ่น : ACP-40X100-B-P เทียบ FESTO
ระยะชัก (มม.) Ø เกลียว เกลียวปลายแกน โหลดสูงสุด ชนิด ปรับ เกลียว
รุ่นสินค้า Ø Ø*
ST DA SA แกน ใช้งาน เกลียวใน เกลียวนอก SA DA กระบอก ระยะชัก ปลายแกน
ACP12 12 5 200 10 6 M5 M3X0.5 M6X1.0 6.2 Kg 7.9 Kg
ACP16 16 5 200 10 8 M5 M4X0.7 M8X1.25 11.8 Kg 14 Kg - 10 มม.
ACP20 20 5 200 25 10 M5 M5X0.8 M10X1.25 19 Kg 21.9 Kg - 20 มม.
ACP25 25 5 200 25 10 M5 M5X0.8 M10X1.25 30 Kg 34 Kg - ACP - 30 มม. - : เกลียวใน
ACP32 32 5 300 25 12 1/8” M6X1.0 M10X1.25 50 Kg 56 Kg - ACPJ** - 40 มม. B : เกลียวนอก
ACP40 40 5 300 25 12 1/8” M6X1.0 M10X1.25 80 Kg 87.9 Kg - ACPD*** - 50 มม.
ACP50 50 5 300 25 16 1/8” M8X1.25 M12X1.25 125 Kg 135 Kg - ACPS**** - 75 มม.
ACP63 63 5 300 25 16 1/8” M8X1.25 M12X1.25 200 Kg 215 Kg - 100 มม.
ACP80 80 5 400 25 20 1/8” M10X1.5 M16X1.5 332 Kg 350 Kg
กระบอกคอมแพค ACP100 100 5 400 25 25 1/4” M12X1.75 M20X1.5 521 Kg 545 Kg
หมายเหตุ : * ขนาดเส้นผ่าศูนย์กลางกระบอก ( Bore Size ) ** กระบอกแบบปรับระยะชัก *** กระบอกแบบแกนออก 2 ด้าน **** กระบอกแบบมีแม่เหล็ก ( S )
“ ST ” คือ ระยะชักเริ่มต้น “SA” คือ ระยะชักสูงสุดของกระบอกแบบ Single Acting “DA” คือ ระยะชักสูงสุดของกระบอกแบบ Double Acting
