PLC MELSEC iQ-R series - Simple Motion Modules

Specifications

Features

Specifications | PLC MELSEC iQ-R series - Simple Motion Modules

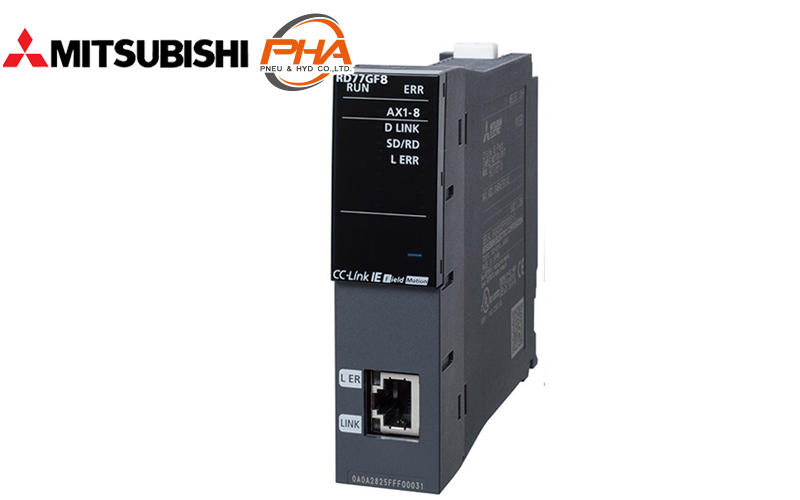

Model	Maximum number of control axes	Processing time (µs)	Positioning data	Servo amplifier	Distance between stations (m)	Communication	Other
RD77GF4	4	0.5, 1.0, 2.0, 4.0	600 (data / axis)	MR-J4-GF	100	CC-Link IE Field	-
RD77GF8	8
RD77GF16	16
RD77GF32	32
RD77MS2	2	0.444, 0.888, 1.777, 3.555		MR-J4-B		SSCNET Ⅲ / H (40 pin External)	Support control voltage
RD77MS4	4
RD77MS8	8
RD77MS16	16

Features | PLC MELSEC iQ-R series - Simple Motion Modules

Various controls can be made similar to positioning modules. The sequence program handles highly-advanced and wide range of motion controls, including the synchronous control, cam control, speed and torque (pressing control) and others. Synchronous encoder, mark detection function, and other necessary features are equipped as standard.

Properties | PLC MELSEC iQ-R series - Simple Motion Module

PLC MELSEC iQ-R series	Simple Motion Module
Maximum number of control axes	4, 8, 16, 32
Control unit	mm / inch / pulse / degree
Operation cycle	0.5 ms / 1 ms / 2 ms / 4 ms / 0.444 ms / 0.888 ms / 1.777 ms / 3.555 ms
Positioning data	600 data / 1 axis
