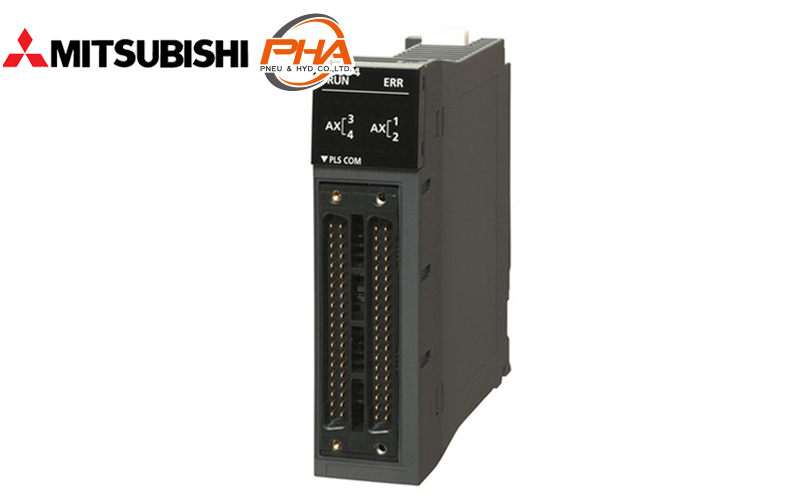

PLC MELSEC iQ-R series - Positioning Modules
Download PDF
Specifications
Features
Specifications | PLC MELSEC iQ-R series - Positioning Modules
| Model | Number of axes | Start time 1 axis (ms) | Positioning data | Output type | Servo distance (m) | Max. output pulse (pulse / s) |
|---|---|---|---|---|---|---|
| RD75P2 | 2 | 0.3 | 600 (data / axis) | Transistor | 2 | 200,000 |
| RD75P4 | 4 | |||||
| RD75D2 | 2 | Different drive output | 10 | 5,000,000 | ||
| RD75D4 | 4 |
Features | PLC MELSEC iQ-R series - Positioning Modules
High-speed, high-precision positioning modules support various positioning controls, including 2 - 4-axis linear interpolation, 2-axis circular interpolation, 3-axis helical interpolation, and trajectory control.
Properties | PLC MELSEC iQ-R series - Positioning Modules
| PLC MELSEC iQ-R series | Positioning Modules |
|---|---|
| Maximum number of control axes | 2, 4 |
| Control unit | mm / inch / pulse / degree |
| Positioning data | 600 data /1 axis |
| Max. output pulse | 200 kpps, 5 Mpps |
| External interface | Connector 40 pin |
| Connector 40 pin x 2 |
PLC MELSEC iQ-R series - Positioning Modules
ดาวน์โหลดไฟล์ PDF ข้อมูลทางเทคนิค
คุณสมบัติ
ข้อมูลทางเทคนิค | PLC MELSEC iQ-R series - Positioning Modules
| รุ่น | จำนวนแกนที่ควบคุมได้ | เวลาออกตัว 1 แกน (ms) | ข้อมูลตำแหน่งต่อแกน | ชนิดเอาต์พุต | ระยะห่างระหว่างเซอร์โว (m) | พัลส์เอาต์พุตมากที่สุด (pulse / s) |
|---|---|---|---|---|---|---|
| RD75P2 | 2 | 0.3 | 600 (ข้อมูล / แกน) | ทรานซิสเตอร์ | 2 | 200,000 |
| RD75P4 | 4 | |||||
| RD75D2 | 2 | เอาต์พุตไดรฟ์ที่แตกต่างกัน | 10 | 5,000,000 | ||
| RD75D4 | 4 |
คุณสมบัติ | PLC MELSEC iQ-R series - Positioning Modules
โมดูลระบุตำแหน่งความเร็วสูงและความแม่นยำสูง โดยจะรองรับการควบคุมการกำหนดตำแหน่งต่างๆ เช่น การเคลื่อนที่ในช่วงเชิงเส้นตรง (linear interpolation) 2 - 4 แกน, การเคลื่อนที่ในช่วงเชิงวงโค้ง (Circular interpolation) 2 แกน, การเคลื่อนที่เป็นวงเกลียว (Helical inter polation) 3 แกน, การควบคุมวิถี (trajectory) เป็นต้น
ข้อมูลจำเพาะ | PLC MELSEC iQ-R series - Positioning Modules
| PLC MELSEC iQ-R series | Positioning Modules |
|---|---|
| จำนวนแกนควบคุมสูงสุด | 2, 4 แกน |
| หน่วยควบคุม | มิลลิเมตร / นิ้ว / พัลส์ / องศา |
| จำนวนข้อมูลตำแหน่ง | 600 ข้อมูล / 1 แกน |
| พัลส์เอาต์สูงสุด | 200 kpps, 5 Mpps |
| รูปแบบการเชื่อมต่อภายนอก | ขั้วต่อ 40 พิน |
| ขั้วต่อ 40 พิน x 2 |
