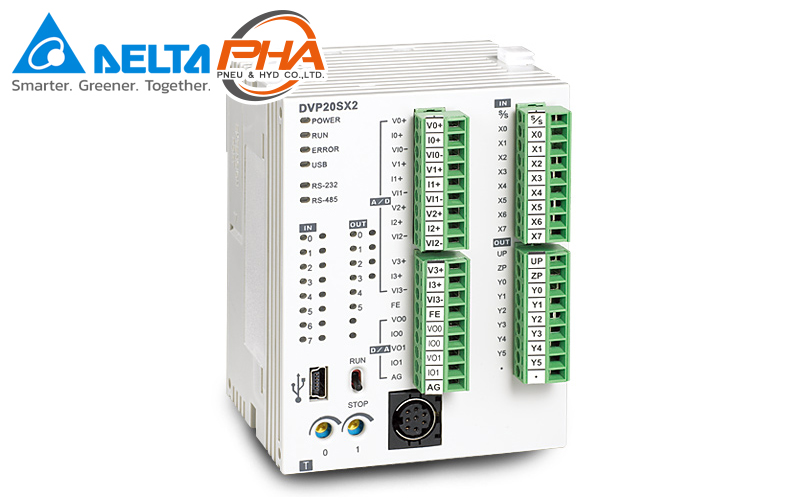

DELTA PLC - DVP-SX2 series

English
ไทย

PLC - DVP-SX2 series

Download PDF
PLC - DVP-DVP-SX2 series
DELTA PLC - DVP-SX2 series
Model Numbers
Specifications
Features

Model Numbers | PLC - DVP-SX2 series

Example: DVP20SX211R, DVP20SX211T

How to choose: DVP(1) [ ](2) SX2(3) 11(4) T(5) [ ](6)

NumberMeaningCodeDetail
(1) Series DVP DELTA PLC DVP series
(2) I/O - -
(3) Model ES / ES2 / ES3 DVP-ES / ES2 / ES3 series PLC
EX / EX2 DVP-EX / EX2 series PLC
SS / SS2 DVP-SS / SS2 series PLC
SA / SA2 DVP-SA / SA2 series PLC
SX / SX2 DVP-SX / SX2 series PLC
SC DVP-SC series PLC
SV DVP-SV series PLC
SE DVP-SE series PLC
PM DVP-PM series PLC
MC DVP-MC series PLC
EH DVP-EH series PLC
EC DVP-EC series PLC
(4) Power supply 00 AC input power
11 DC input power
(5) Output type R Relay
T Transistor (NPN)
M Combine between different signals
S Transistor (PNP)
RC Relay + CANopen
TC Transistor + CANopen
RE Relay + Ethernet
TE Transistor + Ethernet
(6) Version - -

Specifications | PLC - DVP-SX2 series

DVP-SX2 Series
ModelPower supplyInputOutputOutput typeSeriesHigh-speed processing
DVP20SX211R 24VDC 8 (4 AI) 6 (2 AO) Relay DVP-SX2
(Analog)
0.35 μs
DVP20SX211T 24VDC 8 (4 AI) 6 (2 AO) Transistor
DVP20SX211S 24VDC 8 (4 AI) 6 (2 AO) Transistor (PNP)

Features | PLC - DVP-SX2 series

The 2nd generation DVP-SX2 series slim type PLC offers 14 digital points and built-in 12-bit analog I/O points. It is extendable with DVP-S series left-side and right-side extension modules.


Properties | PLC - DVP-SX2 series

PLC DVP Slim CPUDVP-SX2 series
MPU points 20 (8 DI / 6 DO, 4 AI / 2 AO)
I/O points max 494 (14 + 480)
Program Capacity 16k steps
COM port Built-in RS-232, RS-485 & USB ports, compatible with ASCII / RTU protocol. Can be master or slave.
High-Speed Pulse Output Supports 2 points (Y0, Y2) of 100 kHz and 2 points (Y1, Y3) of 10 kHz independent high-speed pulse output.
Built-in High-Speed Counters
Built-in Analog I/O

PLC - DVP-SX2 series

ดาวน์โหลดไฟล์ PDF
PLC - DVP-DVP-SX2 series
DELTA PLC - DVP-SX2 series
เลือกรุ่นสินค้า
ข้อมูลทางเทคนิค
คุณสมบัติ

เลือกรุ่นสินค้า | PLC - DVP-SX2 series

ตัวอย่าง: DVP20SX211R, DVP20SX211T

วิธีการเลือก: DVP(1) [ ](2) SX2(3) 11(4) T(5) [ ](6)

หมายเลขความหมายรหัสรายละเอียด
(1) ซีรีส์ DVP DELTA PLC DVP series
(2) อินพุต / เอาต์พุต รวม - -
(3) โมเดล ES / ES2 / ES3 DVP-ES / ES2 / ES3 series PLC
EX / EX2 DVP-EX / EX2 series PLC
SS / SS2 DVP-SS / SS2 series PLC
SA / SA2 DVP-SA / SA2 series PLC
SX / SX2 DVP-SX / SX2 series PLC
SC DVP-SC series PLC
SV DVP-SV series PLC
SE DVP-SE series PLC
PM DVP-PM series PLC
MC DVP-MC series PLC
EH DVP-EH series PLC
EC DVP-EC series PLC
(4) แหล่งจ่ายไฟ 00 กระแสสลับ
11 กระแสตรง
(5) ชนิดเอาต์พุต R รีเลย์
T ทรานซิสเตอร์ (NPN)
M รวมระหว่างสัญญาณที่แตกต่างกัน
S ทรานซิสเตอร์ (PNP)
RC รีเลย์ + CANopen
TC ทรานซิสเตอร์ + CANopen
RE รีเลย์ + Ethernet
TE ทรานซิสเตอร์ + Ethernet
(6) เวอร์ชัน - -

ข้อมูลทางเทคนิค | PLC - DVP-SX2 series

DVP-SX2 Series
โมเดลแหล่งจ่ายไฟอินพุตเอาต์พุตชนิดของเอาต์พุตรุ่นความเร็วสูงสุดในการประมวลผลคำสั่ง
DVP20SX211R 24 VDC 8 (4 AI) 6 (2 AO) รีเลย์ DVP-SX2
(Analog)
0.35 μs
DVP20SX211T 24 VDC 8 (4 AI) 6 (2 AO) ทรานซิสเตอร์
DVP20SX211S 24 VDC 8 (4 AI) 6 (2 AO) ทรานซิสเตอร์ (PNP)

คุณสมบัติ | PLC - DVP-SX2 series

PLC DVP-SX2 series slim รุ่นที่ 2 มีจุดดิจิตอล 14 จุดและจุด I / O อนาล็อก 12 บิตในตัว สามารถขยายได้ด้วยโมดูลส่วนขยายด้านซ้ายและด้านขวาของ DVP-SX2 series


ข้อมูลจำเพาะ | PLC - DVP-SX2 series

PLC DVP Slim CPUDVP-SX2 series
MPU points 20 (8 DI / 6 DO, 4 AI / 2 AO)
I/O points สูงสุด 494 (14 + 480)
ความจุโปรแกรม 16 k steps
COM port RS-232 ในตัว, RS-485 & USB ports, เข้ากันได้กับ ASCII / RTU protocol. สามารถเป็นได้ทั้ง master หรือ slave
เอาต์พุตพัลส์ความเร็วสูง รองรับ 2 จุด (Y0, Y2) ที่ 100kHz และ 2 จุด (Y1, Y3) ของเอาต์พุตพัลส์ความเร็วสูงอิสระ ที่ 10 kHz
ตัวนับความเร็วสูงในตัว
อนาล็อก I / O ในตัว
