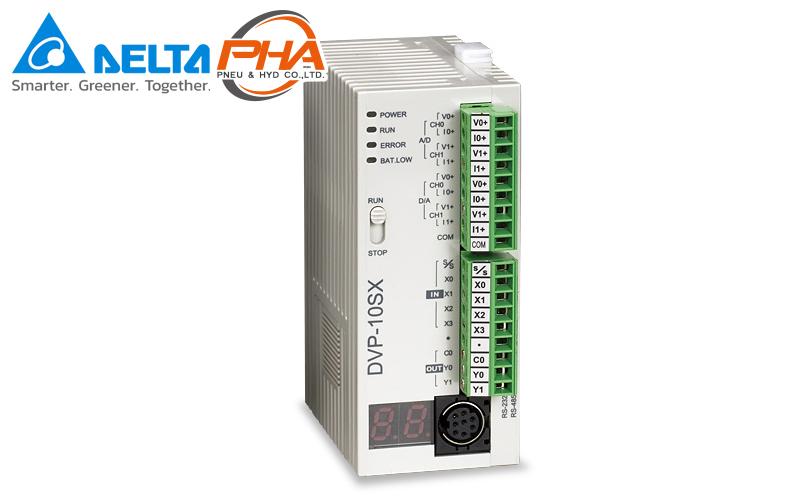

DELTA PLC - DVP-SX series

English

ไทย

PLC - DVP-SX series

Model Numbers

Specifications

Featues

Example: DVP10SX11R, DVP10SX11T

How to choose: DVP₍₁₎ [ ]₍₂₎ SX₍₃₎ 11₍₄₎ R₍₅₎ [ ]₍₆₎

Number	Meaning	Code	Detail
(1)	Series	DVP	DELTA PLC DVP series
(2)	I/O	-	-
(3)	Model	ES / ES2 / ES3	DVP-ES / ES2 / ES3 series PLC
		EX / EX2	DVP-EX / EX2 series PLC
		SS / SS2	DVP-SS / SS2 series PLC
		SA / SA2	DVP-SA / SA2 series PLC
		SX / SX2	DVP-SX / SX2 series PLC
		SC	DVP-SC series PLC
		SV	DVP-SV series PLC
		SE	DVP-SE series PLC
		PM	DVP-PM series PLC
		MC	DVP-MC series PLC
		EH	DVP-EH series PLC
		EC	DVP-EC series PLC
(4)	Power supply	00	AC input power
(4)	Power supply	11	DC input power
(5)	Output type	R	Relay
		T	Transistor (NPN)
		M	Combine between different signals
		S	Transistor (PNP)
		RC	Relay + CANopen
		TC	Transistor + CANopen
		RE	Relay + Ethernet
		TE	Transistor + Ethernet
(6)	Version	-	-

Specifications | PLC - DVP-SX series

DVP-SX Series
Model	Power supply	Input	Output	Output type	Series	High-speed processing
DVP10SX11R	24VDC	4 (2 AI)	2 (2 AO)	Relay	DVP-SX (Analog)	3.8 μs
DVP10SX11T	24VDC	4 (2 AI)	2 (2 AO)	Transistor	DVP-SX (Analog)	3.8 μs

The slim and compact SX series supports digital input/output and is built in with multiple analog I/O channels

PLC DVP Slim CPU	DVP-SX series
MPU points	10 (4 DI / 2 DO, 2 AI / 2 AO)
I/O points max	230
Communication port	Built-in RS-232 and RS-485, compatible with MODBUS ASCII / RTU communication protocol.
High-speed pulse output	Supports 2-point independent high-speed pulse output (Y0 of up to 50 KHz and Y1 of up to 10 KHz).
Built-in high-speed counter

1-phase 1		1-phase 2		2-phase 2
Group	Bandwidth	Group	Bandwidth	Group	Bandwidth
2/4	20 kHz / 10 kHz	1	20 kHz	1	4 kHz / 25 kHz
* Bandwidth refers to the max. counting range of a single counter.

เลือกรุ่นสินค้า

ข้อมูลทางเทคนิค

คุณสมบัติ

ตัวอย่าง: DVP10SX11R, DVP10SX11T

วิธีการเลือก: DVP₍₁₎ []₍₂₎ SX₍₃₎ 11₍₄₎ R₍₅₎ [ ]₍₆₎

หมายเลข	ความหมาย	รหัส	รายละเอียด
(1)	ซีรีส์	DVP	DELTA PLC DVP series
(2)	อินพุต / เอาต์พุต รวม	-	-
(3)	โมเดล	ES / ES2 / ES3	DVP-ES / ES2 / ES3 series PLC
		EX / EX2	DVP-EX / EX2 series PLC
		SS / SS2	DVP-SS / SS2 series PLC
		SA / SA2	DVP-SA / SA2 series PLC
		SX / SX2	DVP-SX / SX2 series PLC
		SC	DVP-SC series PLC
		SV	DVP-SV series PLC
		SE	DVP-SE series PLC
		PM	DVP-PM series PLC
		MC	DVP-MC series PLC
		EH	DVP-EH series PLC
		EC	DVP-EC series PLC
(4)	แหล่งจ่ายไฟ	00	กระแสสลับ
(4)	แหล่งจ่ายไฟ	11	กระแสตรง
(5)	ชนิดเอาต์พุต	R	รีเลย์
		T	ทรานซิสเตอร์ (NPN)
		M	รวมระหว่างสัญญาณที่แตกต่างกัน
		S	ทรานซิสเตอร์ (PNP)
		RC	รีเลย์ + CANopen
		TC	ทรานซิสเตอร์ + CANopen
		RE	รีเลย์ + Ethernet
		TE	ทรานซิสเตอร์ + Ethernet
(6)	เวอร์ชัน	-	-

ข้อมูลทางเทคนิค | PLC - DVP-SX series

DVP-SX Series
โมเดล	แหล่งจ่ายไฟ	อินพุต	เอาต์พุต	ชนิดของเอาต์พุต	รุ่น	ความเร็วสูงสุดในการประมวลผลคำสั่ง
DVP10SX11R	24VDC	4 (2AI)	2 (2AO)	รีเลย์	DVP-SX (อนาล็อก)	3.8 μs
DVP10SX11T	24VDC	4 (2AI)	2 (2AO)	ทรานซิสเตอร์	DVP-SX (อนาล็อก)	3.8 μs

SX series ที่บางและกะทัดรัดรองรับอินพุต / เอาท์พุตดิจิตอลและมีช่อง I / O อนาล็อกหลายช่องในตัว

PLC DVP Slim CPU	DVP-SX series
MPU points	10 (4DI/2DO, 2AI/2AO)
I/O points	230
ช่องทางการสื่อสาร	RS-232 และ RS-485 ในตัว, เข้ากันได้กับโปรโตคอลการสื่อสาร MODBUS ASCII / RTU
เอาต์พุตความเร็วสูง	รองรับเอาต์พุตพัลส์ความเร็วสูงอิสระ 2 จุด (Y0 สูงสุด 50KHz และ Y1 สูงสุด 10KHz)
ตัวนับความเร็วสูงในตัว

1-เฟส 1		1-เฟส 2		2-เฟส 2
Group	Bandwidth	Group	Bandwidth	Group	Bandwidth
2/4	20 kHz / 10 kHz	1	20 kHz	1	4 kHz / 25 kHz
*Bandwidth หมายถึงค่าสูงสุด. ช่วงการนับของ single counter.
