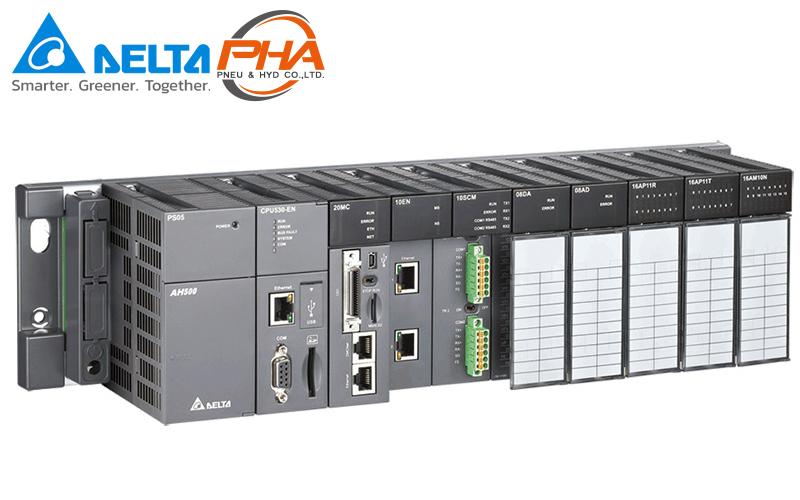

DELTA PLC AH series - Standard CPU

English
ไทย

PLC AH series - Standard CPU

Download PDF
PLC AH series - Standard CPU
DELTA PLC AH series - Standard CPU
Model Numbers
Specifications
Features

Model Numbers | PLC AH series - Standard CPU

Example: AHCPU 500-RS2, AHCPU 500-EN

How to Choose: AH(1) CPU(2) 5(3) 0(4) 0(5) - [](6)

NumberMeaningCodeDetail
(1) Series AH DELTA PLC AH series
(2) Classification CPU CPU Module
(3) Model 5 AH500
(4) Function 0 No Backplanes Module
1 1 Backplanes Module
2 3 Backplanes Module
3 5 Backplanes Module
6 Redundant CPU
(5) Version 0 Version
1 Version
(6) Type RS2 2 COM ports
EN 1 COM and 1 Ethernet ports
EN2 1 COM and 2 Ethernet ports
DNP 1 COM and 1 Ethernet ports support DNP3

Specifications | PLC AH series - Standard CPU

ModelsPoint input / output
(Only area)		Program capavityData register D / L / B
(*)		Block functionBackplanes moduleProgram execution speed LD
(μs)		Power consumption
(inside)
AHCPU 500-RS2 768 32 k step (128 KB) 16 /16 / 512 k words 128 0 0.1 2w
AHCPU 501-RS2 768 48 k step (196 KB) 24 / 24 /512 k words 512 0 0.02 2.9w
AHCPU 510-RS2 1,280 64 k step (256 KB) 32 / 32 / 1,024 k words 256 1 0.1 2w
AHCPU 511-RS2 1,280 96 k step (384 KB) 48 / 48 / 1,024 k words 1,024 1 0.02 2.9w
AHCPU 520-RS2 2,304 128 k step (512 KB) 64 / 64 / 2,048 k words 512 3 0.1 2w
AHCPU 521-RS2 2,304 192k step (768KB) 96 / 96 / 2,048 k words 2,048 3 0.02 2.9w
AHCPU 530-RS2 4,352 256 k step (1MB) 64 / 64 / 4,096 k words 1,024 7 0.1 2w
AHCPU 531-RS2 4,352 384 k step (1.5MB) 128 / 128 / 4,096 k words 4096 7 0.02 2.9w
AHCPU 500-EN 768 32 k step (128 KB) 16 / 16 / 512 k words 128 0 0.1 2w
AHCPU 501-EN 768 48 k step (196 KB) 24 / 24 / 512 k words 512 0 0.02 2.9w
AHCPU 510-EN 1,280 64 k step (256 KB) 32 / 32 / 1,024 k words 256 1 0.1 2w
AHCPU 511-EN 1,280 96 k step (384 KB) 48 / 48 / 1,024 k words 1,024 1 0.02 2.9w
AHCPU 520-EN 2,304 128 k step (512 KB) 64 / 64 / 2,048 k words 512 3 0.1 2w
AHCPU 521- EN/DNP (**) 2,304 192 k step (768 KB) 96 / 96 / 2,048 k words 2,048 3 0.02 2.9w
AHCPU 530-EN 4,352 256 k step (1 MB) 64 / 64 / 4,096 k words 1,024 7 0.1 2w
AHCPU 531-EN 4,352 384 k step (1.5MB) 128 / 128 / 4,096 k words 4096 7 0.02 2.9w
AHCPU560-EN2 4,352 1 M steps (4 MB) 256 / 256 / 4,096 k words 4,096 7 0.02 4.5w
  • * Use data B for block function.
  • ** Contact to dealer.

Features | PLC AH series - Standard CPU

AH Series PLC provides automation solutions for high-level applications. The combination of modularized hardware structure, advanced functions, and the highly integrated software provides a system solution for process control applications. In addition to various function blocks (FB), excellent price/performance, and an abundant selection of extension modules, AH Series PLC also provides multi-axis motion control via motion network, such as EtherCAT, to perform high-speed, high-precision machine control. The exceptional system expandability also greatly reduces the system cost for a broad range of applications.

Benefits

  • Modularized Hardware Structure, Highly Integrated Software
  • Highly integrated software ISPSoft: Graphical Interface with 5 programming languages
  • Enhanced flexibility: Max. 100m between 2 local extension racks
  • Improved maintainability: Hot-swapping function keeps the system running

Large Scale Industrial Machines

The AH500 supports excellent motion control functions including 3-axis linear interpolation, 2-axis arc interpolation, and 3-axis helical interpolation. In addition, the AH500 is capable of controlling up to 12 axes or 4 groups of 3-axis interpolation synchronously at 1ms through Delta's high speed DMCNET motion control network. The AH500 satisfies requirements for complex processing or precise motion control and is effective for applications such as building material processors, warp knitting machines and food packaging machines.

System Applications

The AH500 is a modular system controller designed for almost all types of high-level automation tasks. Its abundant selection of I/O modules and the flexible system structure provide the best solutions for all kinds of system integration requirements. Through remote I/O expandability, you can build up the AH500 main station as a central control system and allocate the remote I/O systems on different floors for HVAC applications, or in different processing stations for the paper-making industry. The AH500 not only fulfills the application requirements for industrial machines or devices, but it also provides total solutions for automation systems.

Properties | PLC AH series - Standard CPU

PLC AH seriesStandard CPU
Processor 32 bit
Excellent program execution speed LD 0.02µs
I/O Max points DIO 4,352 Points
AIO 544 Channels
RIO > 100000 Points
Program capacity Max 384 k step (1.5 MB)
Data register (D+L) 256 k words
CPU built-in with fully isolated RS-232/422/485、Mini USB、Ethernet、full-size standard
Modules DIO
AIO
Temperature controller
Network
pulse-train modules and DMCNET / EtherCAT motion control modules

PLC AH series - Standard CPU

ดาวน์โหลดไฟล์ PDF
PLC AH series - Standard CPU
DELTA PLC AH series - Standard CPU
เลือกรุ่นสินค้า
ข้อมูลทางเทคนิค
คุณสมบัติ

เลือกรุ่นสินค้า | PLC AH series - Standard CPU

ตัวอย่าง: AHCPU 500-RS2, AHCPU 500-EN

วิธีการเลือก: AH(1) CPU(2) 5(3) 0(4) 0(5) - [](6)

หมายเลขความหมายรหัสรายละเอียด
(1) ชื่อซีรีส์ AH DELTA PLC AH series
(2) การจำแนกประเภท CPU โมดูล CPU
(3) โมเดล 5 AH500
(4) ฟังก์ชัน 0 ไม่มีส่วนขยายของแบ็คแพลน
1 1 ส่วนขยายของแบ็คแพลน
2 3 ส่วนขยายของแบ็คแพลน
3 5 ส่วนขยายของแบ็คแพลน
6 Redundant CPU
(5) เวอร์ชัน 0 Version
1 Version
(6) ชนิด RS2 2 ช่อง COM ports
EN 1 ช่อง COM และ 1 ช่อง Ethernet ports
EN2 1 ช่อง COM และ 2 ช่อง Ethernet ports
DNP 1 ช่อง COM และ 1 ช่อง Ethernet ports support DNP3

ข้อมูลทางเทคนิค | PLC AH series - Standard CPU

โมเดลจุดอินพุต / เอาต์พุต เฉพาะพื้นที่ความจุของโปรแกรมการใช้งานขอมูล D/L/B (*)ฟังก์ชันบล็อกส่วนขยายของแบ็คเพลนความเร็วประมวลผล LD (μs)การใช้พลังงาน (ภายใน)
AHCPU 500-RS2 768 32k บรรทัด (128KB) 16k /16k /512k words 128 0 0.1 2w
AHCPU 501-RS2 768 48k บรรทัด (196KB) 24k /24k /512k words 512 0 0.02 2.9w
AHCPU 510-RS2 1,280 64k บรรทัด (256KB) 32k /32k /1,024k words 256 1 0.1 2w
AHCPU 511-RS2 1,280 96k บรรทัด (384KB) 48k /48k /1,024k words 1,024 1 0.02 2.9w
AHCPU 520-RS2 2,304 128k บรรทัด (512KB) 64k /64k /2,048k words 512 3 0.1 2w
AHCPU 521-RS2 2,304 192k บรรทัด (768KB) 96k /96k /2,048k words 2,048 3 0.02 2.9w
AHCPU 530-RS2 4,352 256k บรรทัด (1MB) 64k /64k /4,096k words 1,024 7 0.1 2w
AHCPU 531-RS2 4,352 384k บรรทัด (1.5MB) 128k/128k/4,096k words 4096 7 0.02 2.9w
AHCPU 500-EN 768 32k บรรทัด (128KB) 16k /16k /512k words 128 0 0.1 2w
AHCPU 501-EN 768 48k บรรทัด (196KB) 24k /24k /512k words 512 0 0.02 2.9w
AHCPU 510-EN 1,280 64k บรรทัด (256KB) 32k /32k /1,024k words 256 1 0.1 2w
AHCPU 511-EN 1,280 96k บรรทัด (384KB) 48k /48k /1,024k words 1,024 1 0.02 2.9w
AHCPU 520-EN 2,304 128k บรรทัด (512KB) 64k /64k /2,048k words 512 3 0.1 2w
AHCPU 521- EN/DNP (**) 2,304 192k บรรทัด (768KB) 96k /96k /2,048k words 2,048 3 0.02 2.9w
AHCPU 530-EN 4,352 256k บรรทัด (1MB) 64k /64k /4,096k words 1,024 7 0.1 2w
AHCPU 531-EN 4,352 384k บรรทัด (1.5MB) 128k/128k/4,096k words 4096 7 0.02 2.9w
AHCPU560-EN2 4,352 1M steps (4 MB) 256k/256k/4,096k words 4,096 7 0.02 4.5w
  • * ข้อมูลใช้งาน B ใช้สำหรับฟังก์ชันบล็อก
  • ** โปรดติดต่อตัวแทนจำหน่ายของเราสำหรับวันที่วางจำหน่าย

คุณสมบัติ | PLC AH series - Standard CPU

PLC ใน AH Series ได้นำเสนอโซลูชันของระบบอัตโนมัติสำหรับการใช้งานในระดับสูง เป็นการรวมกันของฮาร์ดแวร์แบบแยกส่วน ฟังก์ชันขั้นสูง และซอฟต์แวร์ขั้นสูงให้เป็นโซลูชันสำหรับการควบคุมกระบวนการ นอกเหนือจาก function blocks (FB) ต่างๆ ราคา ประสิทธิภาพและโมดูลส่วนขยายก็มีให้เลือกใช้มากมาย ใน AH Series นี้ยังมีการควบคุมการเคลื่อนที่แบบหลายแกนผ่าน motion network เช่น EtherCAT ที่สามารถควบคุมเครื่องจักรความเร็วสูงและมีความแม่นยำสูง และความสามารถในการขยายระบบที่ยอดเยี่ยมนี้ของ AH Series ยังช่วยลดต้นทุนของระบบ สำหรับการใช้งานที่หลากหลายมากขึ้น

คุณสมบัติและประโยชน์

  • เป็นโครงสร้างฮาร์ดแวร์แบบโมดูลาร์ และซอฟต์แวร์ขั้นสูง
  • ซอฟต์แวร์ขั้นสูง ISPSoft: ใช้กราฟฟิคในการสื่อสารร่วมกับภาษาโปรแกรม 5 ภาษา
  • มีความยืดหยุ่นมากขึ้น สูงสุด 100 เมตร ระหว่างส่วนขยาย 2 ส่วน
  • ปรับปรุงการบำรุงรักษาโดยมี Hot-swapping function ที่ช่วยให้ระบบทำงานต่อได้

การใช้งานสำหรับเครื่องจักรอุตสาหกรรมขนาดใหญ่

AH500 มีการรองรับฟังก์ชันการควบคุมการเคลื่อนไหวที่ยอดเยี่ยม ที่รวมไปถึง linear interpolation 3 แกน arc interpolation 2 แกนและ helical interpolation 3 แกน นอกจากนี้ AH500 ยังสามารถควบคุมได้ถึง 12 แกนหรือ 4 กลุ่มของ interpolation 3 แกน พร้อมกันที่ 1 ms ผ่านเครือข่ายควบคุมการเคลื่อนไหว DMCNET ความเร็วสูงของเดลต้า AH500 เป็นไปตามข้อกำหนดสำหรับการประมวลผลที่ซับซ้อนหรือการควบคุมการเคลื่อนไหวที่แม่นยำและมีประสิทธิภาพ สำหรับการใช้งาน เช่น ตัวประมวลผลวัสดุก่อสร้าง เครื่องถักผ้าแนวดิ่ง และเครื่องบรรจุอาหาร

การใช้งานระบบ

AH500 เป็นอุปกรณ์ควบคุมระบบโมดูลาร์ที่ออกแบบมาสำหรับงานอัตโนมัติระดับสูงเกือบทุกประเภท โมดูล I/O ที่มีให้เลือกมากมายและโครงสร้างระบบที่ยืดหยุ่น ทำให้ได้โซลูชันที่ดีที่สุดสำหรับความต้องการในการรวมระบบทุกประเภท ด้วยความสามารถในการขยายรีโมต I/O สามารถสร้างสถานีหลัก AH500 ให้เป็นระบบควบคุมส่วนกลางและจัดสรรระบบรีโมต I/O บนชั้นต่างๆ สำหรับการใช้งาน HVAC หรือในสถานีประมวลผลที่แตกต่างกันสำหรับอุตสาหกรรมการทำกระดาษ ซึ่ง AH500 ไม่เพียงตอบสนองความต้องการในการใช้งานสำหรับเครื่องจักรหรืออุปกรณ์อุตสาหกรรมเท่านั้น แต่ยังมีโซลูชันสำหรับระบบอัตโนมัติทั้งหมดอีกด้วย

ข้อมูลจำเพาะ | PLC AH series - Standard CPU

PLC AH seriesStandard CPU
ใช้ตัวประมวลผล 32 บิต
ความเร็วในการดำเนินตามคำสั่ง LD 0.02µs
จำนวน I/O สูงสุด DIO 4,352 จุด
AIO 544 จุด
RIO ได้มากกว่า 100000 จุด
ความจุโปรแกรม สูงสุด 384 k step (1.5 MB)
Data register (D+L) 256 k words
CPU ที่มาพร้อม RS-232/422/485, Mini USB, Ethernet, ช่องเสียบการ์ด SDHC ในตัว
โมดูล โมดูล DIO
โมดูล AIO
โมดูลควบคุมอุณหภูมิ
โมดูลเครือข่าย
โมดูลพัลส์เทรนและโมดูลควบคุมการเคลื่อนไหว DMCNET / EtherCAT
