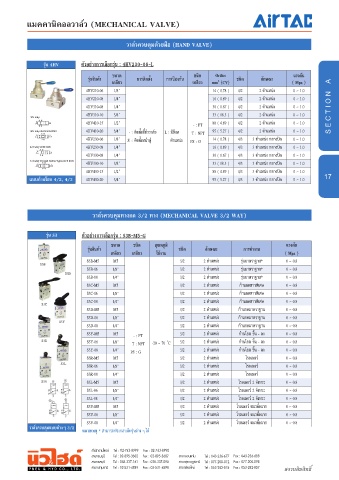

Page 17 - PNEU&HYD Catalog Vol.3

แมคคานิคอลวาล์ว (MECHANICAL VALVE)

วาล์วควบคุมด้วยมือ (HAND VALVE)

รุ่น 4HV ตัวอย่างการเลือกรุ่น : 4HV230-08-L

ขนาด ชนิด Oriffiifice แรงดัน
รุ่นสินค้า การติดตั้ง การป้องกัน ชนิด ลักษณะ
เกลียว เกลียว mm (CV) ( Mpa ) A
2
4HV210-06 1/8” 14 ( 0.78 ) 4/2 2 ตําแหน่ง 0 ~ 1.0
4HV210-08 1/4” 16 ( 0.89 ) 4/2 2 ตําแหน่ง 0 ~ 1.0
4HV310-08 1/4” 30 ( 1.67 ) 4/2 2 ตําแหน่ง 0 ~ 1.0
4HV310-10 3/8” 33 ( 18.3 ) 4/2 2 ตําแหน่ง 0 ~ 1.0 S E C T I O N
4HV410-15 1/2” - : PT 88 ( 4.89 ) 4/2 2 ตําแหน่ง 0 ~ 1.0
4HV410-20 3/4” - : ติดตั้งที่ตัววาล์ว L : มีล็อค T : NPT 95 ( 5.27 ) 4/2 2 ตําแหน่ง 0 ~ 1.0
4HV230-06 1/8” S : ติดตั้งหน้าตู้ ตําแหน่ง PS : G 14 ( 0.78 ) 4/3 3 ตําแหน่ง กลางปิด 0 ~ 1.0
4HV230-08 1/4” 16 ( 0.89 ) 4/3 3 ตําแหน่ง กลางปิด 0 ~ 1.0
4HV330-08 1/4” 30 ( 1.67 ) 4/3 3 ตําแหน่ง กลางปิด 0 ~ 1.0
4HV330-10 3/8” 33 ( 18.3 ) 4/3 3 ตําแหน่ง กลางปิด 0 ~ 1.0
4HV430-15 1/2” 88 ( 4.89 ) 4/3 3 ตําแหน่ง กลางปิด 0 ~ 1.0
แบบก้านโยก 4/2, 4/3 4HV430-20 3/4” 95 ( 5.27 ) 4/3 3 ตําแหน่ง กลางปิด 0 ~ 1.0 17

วาล์วควบคุมทางกล 3/2 ทาง (MECHANICAL VALVE 3/2 WAY)

รุ่น S3 ตัวอย่างการเลือกรุ่น : S3B-M5-G
ขนาด ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า ชนิด ลักษณะ การทำางาน
เกลียว เกลียว ใช้งาน ( Mpa )
S3B-M5 M5 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 0.8
S3B
S3B-06 1/8” 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 0.8
S3D
S3B-08 1/4” 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 0.8
S3C-M5 M5 3/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 0.8
S3C-06 1/8” 3/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 0.8
S3C-08 1/4” 3/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 0.8
S3C
S3D-M5 M5 3/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 0.8
S3D-06 1/8” 3/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 0.8
S3Y
S3D-08 1/4” 3/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 0.8
S3Y-M5 M5 - : PT 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 0.8
S3R S3Y-06 1/8” T : NPT -20 ~ 70 ํ°C 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 0.8
S3Y-08 1/4” PS : G 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 0.8
S3R-M5 M5 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 0.8
S3L S3R-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 0.8
S3R-08 1/4” 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 0.8
S3V S3L-M5 M5 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 0.8
S3L-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 0.8
S3L-08 1/4” 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 0.8
S3V-M5 M5 3/2 2 ตําแหน่ง โรลเลอร์ แนวตั้งฉาก 0 ~ 0.8
S3V-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ แนวตั้งฉาก 0 ~ 0.8
S3V-08 1/4” 3/2 2 ตําแหน่ง โรลเลอร์ แนวตั้งฉาก 0 ~ 0.8
วาล์วควบคุมแบบต่างๆ 3/2
หมายเหตุ * สามารถประกอบกับรุ่นต่าง ๆ ได้
