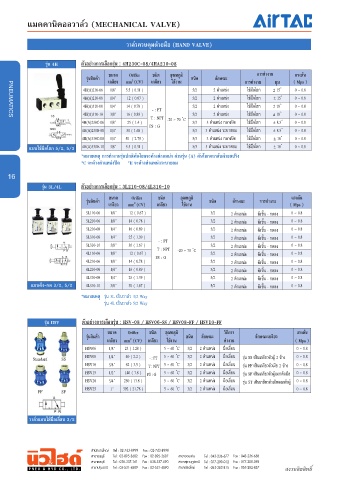

Page 16 - PNEU&HYD Catalog Vol.3

แมคคานิคอลวาล์ว (MECHANICAL VALVE)

วาล์วควบคุมด้วยมือ (HAND VALVE)

รุ่น 4H ตัวอย่างการเลือกรุ่น : 4H230C-08/4HA210-08

ขนาด Orififfiice ชนิด อุณหภูมิ การทำางาน แรงดัน
รุ่นสินค้า ชนิด ลักษณะ
2
เกลียว mm (CV) เกลียว ใช้งาน การทำางาน มุม ( Mpa )
4H(A)210-06 1/8” 5.5 ( 0.31 ) 5/2 2 ตําแหน่ง ใช้มือโยก ± +± 15 ํ° ° 0 ~ 0.8
4H(A)210-08 1/4” 12 ( 0.67 ) 5/2 2 ตําแหน่ง ใช้มือโยก ± +± 15° ํ° 0 ~ 0.8
4H(A)310-08 1/4” 14 ( 0.78 ) - : PT 5/2 2 ตําแหน่ง ใช้มือโยก ± +± 18 ํ° ° 0 ~ 0.8
4H(A)310-10 3/8” 16 ( 0.89 ) T : NPT 5/2 2 ตําแหน่ง ใช้มือโยก ± +± 18 ํ° ° 0 ~ 0.8
PNEUMATICS
4H(A)230C-06 1/8” 25 ( 1.4 ) PS : G -20 ~ 70 ํ°C 5/3 3 ตําแหน่ง กลางปิด ใช้มือโยก ± +± 8.5 ํ° 0 ~ 0.8
4H(A)230E-08 1/4” 30 ( 1.68 ) 5/3 3 ตําแหน่ง ระบายลม ใช้มือโยก ± +± 8.5° ํ° 0 ~ 0.8
4H(A)330C-08 1/4” 50 ( 2.79 ) 5/3 3 ตําแหน่ง กลางปิด ใช้มือโยก ± +± 10 ํ° 0 ~ 0.8
แบบใช้มือโยก 5/2, 5/3 4H(A)330E-10 3/8” 5.5 ( 0.31 ) 5/3 3 ตําแหน่ง ระบายลม ใช้มือโยก ± +± 10 ํ° 0 ~ 0.8
*หมายเหตุ การทำางานรุ่นปกติคันโยกจะค้างตำาแหน่ง ส่วนรุ่น (A) คันโยกจะกลับด้วยสปริง
*C จะค้างตำาแหน่งปิด *E จะค้างตำาแหน่งระบายลม

16
รุ่น 3L/4L ตัวอย่างการเลือกรุ่น : 3L210-08/4L310-10
ขนาด Orififfiice ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า ชนิด ลักษณะ การทำางาน
2
เกลียว mm (CV) เกลียว ใช้งาน ( Mpa )
3L110-06 1/8” 12 ( 0.67 ) 3/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
3L210-06 1/8” 14 ( 0.78 ) 3/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
3L210-08 1/4” 16 ( 0.89 ) 3/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
3L310-08 1/4” 25 ( 1.39 ) - : PT 3/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
3L310-10 3/8” 30 ( 1.67 ) T : NPT 3/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
4L110-06 1/8” 12 ( 0.67 ) PS : G -20 ~ 70 ํ°C 5/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
4L210-06 1/8” 14 ( 0.78 ) 5/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
4L210-08 1/4” 16 ( 0.89 ) 5/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
4L310-08 1/4” 25 ( 1.39 ) 5/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
แบบดึง-กด 3/2, 5/2 4L310-10 3/8” 30 ( 1.67 ) 5/2 2 ตําแหน่ง ดึงขึ้น - กดลง 0 ~ 0.8
*หมายเหตุ รุ่น 3L เป็นวาล์ว 3/2 Way
รุ่น 4L เป็นวาล์ว 5/2 Way

รุ่น HSV ตัวอย่างการเลือกรุ่น : HSV-08 / HSV06-SS / HSV08-FF / HSV10-FF
ขนาด Oriffiifice ชนิด อุณหภูมิ วิธีการ แรงดัน
รุ่นสินค้า ชนิด ลักษณะ ลักษณะเกลียว
2
เกลียว mm (CV) เกลียว ใช้งาน ทำางาน ( Mpa )
HSV06 1/8” 23 ( 1.28 ) 5 ~ 60 °ํ°C 3/2 2 ตําแหน่ง มือเลื่อน 0 ~ 0.8
Standard SS HSV08 1/4” 40 ( 2.2 ) - : PT 5 ~ 60 °ํC 3/2 2 ตําแหน่ง มือเลื่อน รุ่น SS เป็นเกลียวตัวผู้ 2 ข้าง 0 ~ 0.8
HSV10 3/8” 62 ( 3.5 ) T : NPT 5 ~ 60 °ํC 3/2 2 ตําแหน่ง มือเลื่อน รุ่น FF เป็นเกลียวตัวเมีย 2 ข้าง 0 ~ 0.8
HSV15 1/2” 140 ( 7.8 ) PS : G 5 ~ 60 °ํC 3/2 2 ตําแหน่ง มือเลื่อน รุ่น SF เป็นเกลียวตัวผู้ออกตัวเมีย 0 ~ 0.8
HSV20 3/4” 250 ( 13.8 ) 5 ~ 60 °ํC 3/2 2 ตําแหน่ง มือเลื่อน รุ่น ST เป็นเกลียวตัวเมียออกตัวผู้ 0 ~ 0.8
HSV25 1” 392 ( 21.78 ) 5 ~ 60 °ํC 3/2 2 ตําแหน่ง มือเลื่อน 0 ~ 0.8
FF SF

วาล์วแบบใช้มือเลื่อน 3/2
