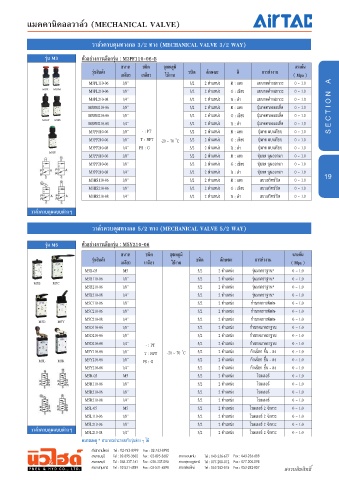

Page 19 - PNEU&HYD Catalog Vol.3

แมคคานิคอลวาล์ว (MECHANICAL VALVE)

วาล์วควบคุมทางกล 3/2 ทาง (MECHANICAL VALVE 3/2 WAY)

รุ่น M3 ตัวอย่างการเลือกรุ่น : M3PF110-06-B
ขนาด ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า ชนิด ลักษณะ สี การทำางาน
เกลียว เกลียว ใช้งาน ( Mpa )
M3PL110-06 1/8” 3/2 2 ตําแหน่ง R : แดง แบบกดค้างสภาวะ 0 ~ 1.0 A
M3PL M3PM M3PL210-06 1/8” 3/2 2 ตําแหน่ง G : เขียว แบบกดค้างสภาวะ 0 ~ 1.0
M3PL210-08 1/4” 3/2 2 ตําแหน่ง B : ดํา แบบกดค้างสภาวะ 0 ~ 1.0
M3PM110-06 1/8” 3/2 2 ตําแหน่ง R : แดง ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
M3PM210-06 1/8” 3/2 2 ตําแหน่ง G : เขียว ปุ่มกดทรงดอกเห็ด 0 ~ 1.0 S E C T I O N
M3HS M3PF
M3PM210-08 1/4” 3/2 2 ตําแหน่ง B : ดํา ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
M3PF110-06 1/8” - : PT 3/2 2 ตําแหน่ง R : แดง ปุ่มกด แบนเรียบ 0 ~ 1.0
M3PF210-06 1/8” T : NPT -20 ~ 70 ํ°C 3/2 2 ตําแหน่ง G : เขียว ปุ่มกด แบนเรียบ 0 ~ 1.0
M3PF210-08 1/4” PS : G 3/2 2 ตําแหน่ง B : ดํา ปุ่มกด แบนเรียบ 0 ~ 1.0
M3PP
M3PP110-06 1/8” 3/2 2 ตําแหน่ง R : แดง ปุ่มกด นูนออกมา 0 ~ 1.0
M3PP210-06 1/8” 3/2 2 ตําแหน่ง G : เขียว ปุ่มกด นูนออกมา 0 ~ 1.0
M3PP210-08 1/4” 3/2 2 ตําแหน่ง B : ดํา ปุ่มกด นูนออกมา 0 ~ 1.0
M3HS110-06 1/8” 3/2 2 ตําแหน่ง R : แดง แบบสวิทซ์บิด 0 ~ 1.0 19
M3HS210-06 1/8” 3/2 2 ตําแหน่ง G : เขียว แบบสวิทซ์บิด 0 ~ 1.0
M3HS210-08 1/4” 3/2 2 ตําแหน่ง B : ดํา แบบสวิทซ์บิด 0 ~ 1.0

วาล์วควบคุมแบบต่างๆ

วาล์วควบคุมทางกล 5/2 ทาง (MECHANICAL VALVE 5/2 WAY)

รุ่น M5 ตัวอย่างการเลือกรุ่น : M5Y210-06
ขนาด ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า ชนิด ลักษณะ การทำางาน
เกลียว เกลียว ใช้งาน ( Mpa )
M5B-05 M5 5/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
M5B110-06 1/8” 5/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
M5B M5C
M5B210-06 1/8” 5/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
M5B210-08 1/4” 5/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
M5C110-06 1/8” 5/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 1.0
M5C210-06 1/8” 5/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 1.0
M5C210-08 1/4” 5/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 1.0
M5D M5Y
M5D110-06 1/8” 5/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 1.0
M5D210-06 1/8” 5/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 1.0
M5D210-08 1/4” - : PT 5/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 1.0
M5Y110-06 1/8” T : NPT -20 ~ 70 ํ°C 5/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
M5L M5R M5Y210-06 1/8” PS : G 5/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
M5Y210-08 1/4” 5/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
M5R-05 M5 5/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M5R110-06 1/8” 5/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M5R210-06 1/8” 5/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M5R210-08 1/4” 5/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M5L-05 M5 5/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
M5L110-06 1/8” 5/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
M5L210-06 1/8” 5/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
วาล์วควบคุมแบบต่างๆ M5L210-08 1/4” 5/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0

หมายเหตุ * สามารถประกอบกับรุ่นต่าง ๆ ได้
