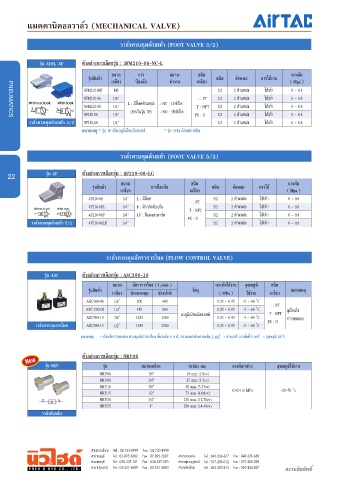

Page 22 - PNEU&HYD Catalog Vol.3
P. 22
แมคคานิคอลวาล์ว (MECHANICAL VALVE)
วาล์วควบคุมด้วยเท้า (FOOT VALVE 3/2)
รุ่น 3FM, 3F ตัวอย่างการเลือกรุ่น : 3FM210-08-NC-L
ขนาด การ สภาวะ ชนิด แรงดัน
รุ่นสินค้า ชนิด ลักษณะ การใช้งาน
เกลียว ป้องกัน ทำางาน เกลียว ( Mpa )
3FM210-M5 M5 3/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
3FM210-06 1/8” - : PT 3/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
3FM210-08 1/4” L : มีล็อคตําแหน่ง - NC : ปกติปิด T : NPT 3/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
3F210-06 1/8” (ยกเว้นรุ่น 3F) - NO : ปกติเปิด PS : G 3/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
PNEUMATICS
วาล์วควบคุมด้วยเท้า 3/2 3F210-08 1/4” 3/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
หมายเหตุ * รุ่น 3F เป็นอลูมิเนียมอัลลอยด์ * รุ่น 3FM เป็นพลาสติก
วาล์วควบคุมด้วยเท้า (FOOT VALVE 5/2)
รุ่น 4F ตัวอย่างการเลือกรุ่น : 4F210-08-LG
22
ขนาด ชนิด แรงดัน
รุ่นสินค้า การป้องกัน ชนิด ลักษณะ การใช้
เกลียว เกลียว ( Mpa )
4F210-08 1/4” L : มีล็อค - : PT 5/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
4F210-08L 1/4” F : มีการ์ดป้องกัน T : NPT 5/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
4F210-08F 1/4” LF : ล็อคและการ์ด PS : G 5/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
วาล์วควบคุมด้วยเท้า 5/2 4F210-08LF 1/4” 5/2 2 ตําแหน่ง ใช้เท้า 0 ~ 0.8
วาล์วควบคุมอัตราการไหล (FLOW CONTROL VALVE)
รุ่น ASC ตัวอย่างการเลือกรุ่น : ASC300-10
ขนาด อัตราการไหล ( L/min ) แรงดันใช้งาน อุณหภูมิ ชนิด
รุ่นสินค้า เกลียว ช่วงควบคุม ช่วงปกติ วัสดุ ( MPa ) ใช้งาน เกลียว หมายเหตุ
ASC100-06 1/8” 200 400 0.05 ~ 0.95 -5 ~ 60 °ํC
ASC-200-08 1/4” 450 800 0.05 ~ 0.95 -5 ~ 60 °ํC - : PT ดูเงื่อนไข
T : NPT
ASC300-10 3/8” 1250 1500 อะลูมิเนียมอัลลอยด์ 0.05 ~ 0.95 -5 ~ 60 °ํC การทดสอบ
วาล์วควบคุมการไหล ASC300-15 1/2” 1650 2500 0.05 ~ 0.95 -5 ~ 60 °ํC PS : G
หมายเหตุ - เงื่อนไขการทดสอบ ควบคุมอัตราการไหล ที่แรงดัน 6 บาร์, ความแตกต่างความดัน 1 บาร์ - ช่วงปกติ แรงดันที่ 6 บาร์ - อุณหภูมิ 20 ำ°C
New ตัวอย่างการเลือกรุ่น : NRV08
รุ่น NRV รุ่น ขนาดเกลียว Orififfiififificefi size แรงดัน(MPo) อุณหภูมิใช้งาน
NRV06 1/8” 18 mm² (1.0cv)
NRV08 1/4” 27 mm² (1.5cv)
NRV10 3/8” 60 mm² (3.33cv)
NRV15 1/2” 73 mm² (4.06cv) 0.02-1.0 MPo -20~70 ˚c
NRV20 3/4” 230 mm² (12.78cv)
NRV25 1” 260 mm² (14.44cv)
วาล์วกันกลับ
