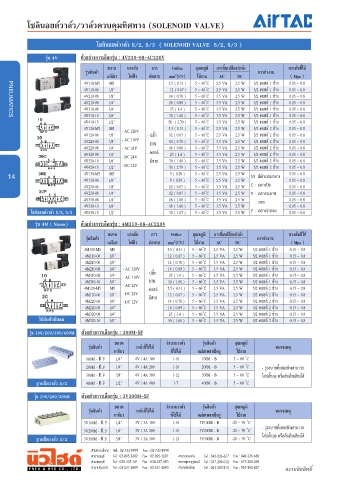

Page 14 - PNEU&HYD Catalog Vol.3

โซลินอยด์วาล์ว/วาล์วควบคุมทิศทาง (SOLENOID VALVE)

โซลินอยด์วาล์ว 5/2, 5/3 ( SOLENOID VALVE 5/2, 5/3 )

รุ่น 4V ตัวอย่างการเลือกรุ่น : 4V210-08-AC220V
ขนาด แรงดัน การ Orififfiice อุณหภูมิ การสิ้นเปลืองกำาลัง แรงดันที่ใช้

รุ่นสินค้า การทำางาน
เกลียว ไฟฟ้า ต่อสาย mm (CV) ใช้งาน AC DC ( Mpa )
2
4V110-M5 M5 5.5 ( 0.31 ) 5 ~ 60 ํC 2.5 VA 2.5 W 5/2 คอยล์ 1 ข้าง 0.15 ~ 0.8
4V110-06 1/8” 12 ( 0.67 ) 5 ~ 60 ํC 2.5 VA 2.5 W 5/2 คอยล์ 1 ข้าง 0.15 ~ 0.8
4V210-06 1/8” 14 ( 0.78 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 1 ข้าง 0.15 ~ 0.8
4V210-08 1/4” 16 ( 0.89 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 1 ข้าง 0.15 ~ 0.8
4V310-08 1/4” 25 ( 1.4 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 1 ข้าง 0.15 ~ 0.8
4V310-10 3/8” 30 ( 1.68 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 1 ข้าง 0.15 ~ 0.8
PNEUMATICS
4V410-15 1/2” 50 ( 2.79 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 1 ข้าง 0.15 ~ 0.8
4V120-M5 M5 - AC 220V 5.5 ( 0.31 ) 5 ~ 60 ํC 2.5 VA 2.5 W 5/2 คอยล์ 2 ข้าง 0.15 ~ 0.8
4V120-06 1/8” - ปลั๊ก 12 ( 0.67 ) 5 ~ 60 ํC 2.5 VA 2.5 W 5/2 คอยล์ 2 ข้าง 0.15 ~ 0.8
4V220-06 1/8” - AC 110V DIN 14 ( 0.78 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 2 ข้าง 0.15 ~ 0.8
4V220-08 1/4” - AC 24V 16 ( 0.89 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 2 ข้าง 0.15 ~ 0.8
4V320-08 1/4” - DC 24V - คอยล์ 25 ( 1.4 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 2 ข้าง 0.15 ~ 0.8
4V320-10 3/8” มีสาย 30 ( 1.68 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 2 ข้าง 0.15 ~ 0.8
4V420-15 1/2” - DC 12V 50 ( 2.79 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 2 ข้าง 0.15 ~ 0.8
4V130-M5 M5 5 ( 0.28 ) 5 ~ 60 ํC 2.5 VA 2.5 W 0.15 ~ 0.8
14 4V130-06 1/8” 9 ( 0.50 ) 5 ~ 60 ํC 2.5 VA 2.5 W 5/3 มีตําแหน่งกลาง 0.15 ~ 0.8
4V230-06 1/8” 12 ( 0.67 ) 5 ~ 60 ํC 3.5 VA 2.5 W C : กลางปิด 0.15 ~ 0.8
4V230-08 1/4” 12 ( 0.67 ) 5 ~ 60 ํC 3.5 VA 2.5 W E : กลางระบาย 0.15 ~ 0.8
4V330-08 1/4” 18 ( 1.00 ) 5 ~ 60 ํC 3.5 VA 2.5 W ออก 0.15 ~ 0.8
4V330-10 3/8” 18 ( 1.00 ) 5 ~ 60 ํC 3.5 VA 2.5 W 0.15 ~ 0.8
โซลินอยด์วาล์ว 5/2, 5/3 4V430-15 1/2” 30 ( 1.67 ) 5 ~ 60 ํC 3.5 VA 2.5 W P : กลางจ่ายลม 0.15 ~ 0.8
รุ่น 4M ( Namur) ตัวอย่างการเลือกรุ่น : 4M310-08-AC220V
ขนาด แรงดัน การ Orififfiice อุณหภูมิ การสิ้นเปลืองกำาลัง แรงดันที่ใช้
รุ่นสินค้า การทำางาน
2
เกลียว ไฟฟ้า ต่อสาย mm (CV) ใช้งาน AC DC ( Mpa )
4M110-M5 M5 5.5 ( 0.31 ) 5 ~ 60 ํC 2.5 VA 2.5 W 5/2 คอยล์ 1 ข้าง 0.15 ~ 0.8
4M110-06 1/8” 12 ( 0.67 ) 5 ~ 60 ํC 2.5 VA 2.5 W 5/2 คอยล์ 1 ข้าง 0.15 ~ 0.8
4M210-06 1/8” 14 ( 0.78 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 1 ข้าง 0.15 ~ 0.8
4M210-08 1/4” - AC 220V 16 ( 0.89 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 1 ข้าง 0.15 ~ 0.8
4M310-08 1/4” - AC 110V - ปลั๊ก 25 ( 1.4 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 1 ข้าง 0.15 ~ 0.8
4M310-10 3/8” DIN 30 ( 1.68 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 1 ข้าง 0.15 ~ 0.8
4M120-M5 M5 - AC 24V - คอยล์ 5.5 ( 0.31 ) 5 ~ 60 ํC 2.5 VA 2.5 W 5/2 คอยล์ 2 ข้าง 0.15 ~ 0.8
4M120-06 1/8” - DC 24V มีสาย 12 ( 0.67 ) 5 ~ 60 ํC 2.5 VA 2.5 W 5/2 คอยล์ 2 ข้าง 0.15 ~ 0.8
4M220-06 1/8” - DC 12V 14 ( 0.78 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 2 ข้าง 0.15 ~ 0.8
4M220-08 1/4” 16 ( 0.89 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 2 ข้าง 0.15 ~ 0.8
4M320-08 1/4” 25 ( 1.4 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 2 ข้าง 0.15 ~ 0.8
ใช้กับหัวขับลม 4M320-10 3/8” 30 ( 1.68 ) 5 ~ 60 ํC 3.5 VA 2.5 W 5/2 คอยล์ 2 ข้าง 0.15 ~ 0.8

รุ่น 100/200/300/400M ตัวอย่างการเลือกรุ่น : 300M-5F
ขนาด จำานวนวาล์ว รุ่นสินค้า อุณหภูมิ
รุ่นสินค้า วาล์วที่ใช้ได้ หมายเหตุ
เกลียว ที่ใช้ได้ แผ่นเพลทปิดรู ใช้งาน
100M - K F 1/4” 4V / 4A 100 1-16 100M - B 5 ~ 60 ํC
200M - K F 1/4” 4V / 4A 200 1-16 200M - B 5 ~ 60 ํC - รูระบายทั้งสองข้างสามารถ
300M - K F 3/8” 4V / 4A 300 1-12 300M - B 5 ~ 60 ํC ใส่ปลั๊กอุด หรือตัวเก็บเสียงได้
ฐานยึดวาล์ว 5/2 400M - K F 1/2” 4V / 4A 400 1-7 400M - B 5 ~ 60 ํC

รุ่น 100/200/300M ตัวอย่างการเลือกรุ่น : 3V300M-5F
ขนาด จำานวนวาล์ว รุ่นสินค้า อุณหภูมิ
รุ่นสินค้า วาล์วที่ใช้ได้ หมายเหตุ
เกลียว ที่ใช้ได้ แผ่นเพลทปิดรู ใช้งาน
3V100M - K F 1/4” 3V / 3A 100 1-16 3V100M - B -20 ~ 70 ํC
3V200M - K F 1/4” 3V / 3A 200 1-16 3V200M - B -20 ~ 70 ํC - รูระบายทั้งสองข้างสามารถ
ฐานยึดวาล์ว 3/2 3V300M - K F 3/8” 3V / 3A 300 1-12 3V300M - B -20 ~ 70 ํC ใส่ปลั๊กอุด หรือตัวเก็บเสียงได้
