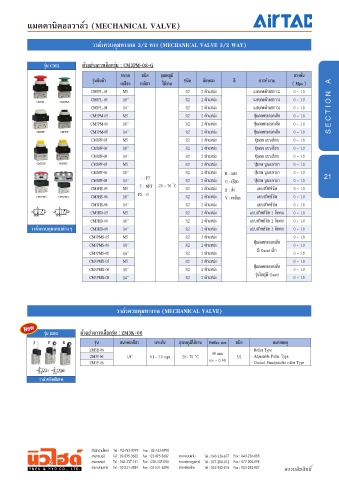

Page 21 - PNEU&HYD Catalog Vol.3

แมคคานิคอลวาล์ว (MECHANICAL VALVE)

วาล์วควบคุมทางกล 3/2 ทาง (MECHANICAL VALVE 3/2 WAY)

รุ่น CM3 ตัวอย่างการเลือกรุ่น : CM3PM-08-G
ขนาด ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า เกลียว เกลียว ใช้งาน ชนิด ลักษณะ สี การทำางาน ( Mpa ) A
CM3PL-05 M5 3/2 2 ตําแหน่ง แบบกดค้างสภาวะ 0 ~ 1.0
CM3PL-06 1/8” 3/2 2 ตําแหน่ง แบบกดค้างสภาวะ 0 ~ 1.0
CM3PL CM3PM
CM3PL-08 1/4” 3/2 2 ตําแหน่ง แบบกดค้างสภาวะ 0 ~ 1.0
CM3PM-05 M5 3/2 2 ตําแหน่ง ปุ่มกดทรงดอกเห็ด 0 ~ 1.0 S E C T I O N
CM3PM-06 1/8” 3/2 2 ตําแหน่ง ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
CM3PF CM3PP CM3PM-08 1/4” 3/2 2 ตําแหน่ง ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
CM3PF-05 M5 3/2 2 ตําแหน่ง ปุ่มกด แบนเรียบ 0 ~ 1.0
CM3PF-06 1/8” 3/2 2 ตําแหน่ง ปุ่มกด แบนเรียบ 0 ~ 1.0

CM3PF-08 1/4” 3/2 2 ตําแหน่ง ปุ่มกด แบนเรียบ 0 ~ 1.0
CM3HD CM3HS CM3PP-05 M5 3/2 2 ตําแหน่ง ปุ่มกด นูนออกมา 0 ~ 1.0
CM3PP-06 1/8” 3/2 2 ตําแหน่ง R : แดง ปุ่มกด นูนออกมา 0 ~ 1.0
CM3PP-08 1/4” - : PT 3/2 2 ตําแหน่ง G : เขียว ปุ่มกด นูนออกมา 0 ~ 1.0 21
CM3HS-05 M5 T : NPT -20 ~ 70 ํ°C 3/2 2 ตําแหน่ง B : ดํา แบบสวิทซ์บิด 0 ~ 1.0

CM3PMS CM3PMX CM3HS-06 1/8” PS : G 3/2 2 ตําแหน่ง Y : เหลือง แบบสวิทซ์บิด 0 ~ 1.0
CM3HS-08 1/4” 3/2 2 ตําแหน่ง แบบสวิทซ์บิด 0 ~ 1.0
CM3HD-05 M5 3/2 2 ตําแหน่ง แบบสวิทซ์บิด 2 จังหวะ 0 ~ 1.0
CM3HD-06 1/8” 3/2 2 ตําแหน่ง แบบสวิทซ์บิด 2 จังหวะ 0 ~ 1.0
วาล์วควบคุมแบบต่างๆ CM3HD-08 1/4” 3/2 2 ตําแหน่ง แบบสวิทซ์บิด 2 จังหวะ 0 ~ 1.0
CM3PMS-05 M5 3/2 2 ตําแหน่ง 0 ~ 1.0
CM3PMS-06 1/8” 3/2 2 ตําแหน่ง ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
CM3PMS-08 1/4” 3/2 2 ตําแหน่ง มี Guard เล็ก 0 ~ 1.0
CM3PMX-05 M5 3/2 2 ตําแหน่ง 0 ~ 1.0
CM3PMX-06 1/8” 3/2 2 ตําแหน่ง ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
CM3PMX-08 1/4” 3/2 2 ตําแหน่ง รุ่นใหญ่มี Guard 0 ~ 1.0

วาล์วควบคุมทางกล (MECHANICAL VALVE)

New รุ่น ZM3 ตัวอย่างการเลือกรุ่น : ZM3K-06

J P R รุ่น ขนาดเกลียว แรงดัน อุณหภูมิใช้งาน Orififfiififificefi size ชนิด หมายเหตุ
ZM3R-06 60 mm² - Roller Type
ZM3J-06 1/8” 0.1 ~ 1.0 mpa 20 ~ 70 ˚C 3/2 - Adjustable Poller Type
ZM3P-06 (cv ~ 0.34) - Contact Pinadjustable roller Type

วาล์วชนิดพิเศษ
