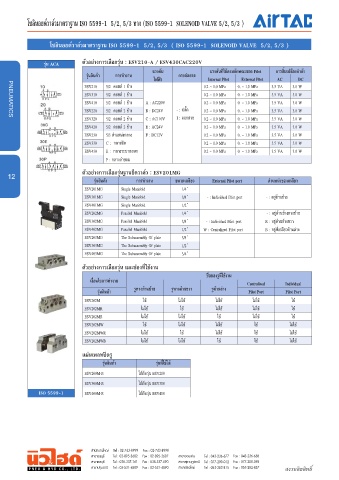

โซลินอยด์วาล์วมาตราฐาน ISO 5599-1 5/2, 5/3 ทาง (ISO 5599-1 SOLENOID VALVE 5/2, 5/3 )

โซลินอยด์วาล์วมาตราฐาน ISO 5599-1 5/2, 5/3 ( ISO 5599-1 SOLENOID VALVE 5/2, 5/3 )

รุ่น ACA ตัวอย่างการเลือกรุ่น : ESV210-A / ESV430CAC220V

แรงดัน แรงดันที่ใช้ตามลักษณะของ Pilot การสิ้นเปลืองกำาลัง
รุ่นสินค้า การทำางาน การต่อสาย
ไฟฟ้า Internal Pilot External Pilot AC DC
ESV210 5/2 คอยล์ 1 ข้าง 0.2 ~ 1.0 MPa 0. ~ 1.0 MPa 3.5 VA 3.0 W
ESV310 5/2 คอยล์ 1 ข้าง 0.2 ~ 1.0 MPa 0. ~ 1.0 MPa 3.5 VA 3.0 W
ESV410 5/2 คอยล์ 1 ข้าง A : AC220V 0.2 ~ 1.0 MPa 0. ~ 1.0 MPa 3.5 VA 3.0 W
ESV220 5/2 คอยล์ 2 ข้าง B : DC24V - : ปลั๊ก 0.2 ~ 1.0 MPa 0. ~ 1.0 MPa 3.5 VA 3.0 W
ESV320 5/2 คอยล์ 2 ข้าง C : AC110V I : ออกสาย 0.2 ~ 1.0 MPa 0. ~ 1.0 MPa 3.5 VA 3.0 W
PNEUMATICS
ESV420 5/2 คอยล์ 2 ข้าง E : AC24V 0.2 ~ 1.0 MPa 0. ~ 1.0 MPa 3.5 VA 3.0 W
ESV230 5/3 ตําแหน่งกลาง F : DC12V 0.2 ~ 1.0 MPa 0. ~ 1.0 MPa 3.5 VA 3.0 W
ESV330 C : กลางปิด 0.2 ~ 1.0 MPa 0. ~ 1.0 MPa 3.5 VA 3.0 W
ESV430 E : กลางระบายออก 0.2 ~ 1.0 MPa 0. ~ 1.0 MPa 3.5 VA 3.0 W
P : กลางจ่ายลม

ตัวอย่างการเลือกรุ่นฐานยึดวาล์ว : ESV201MG
12
รุ่นสินค้า การทำางาน ขนาดเกลียว External Pilot port ตำาแหน่งของเกลียว
ESV201MG Single Manifold 1/4”
ESV301MG Single Manifold 3/8” - : Individual Pilot port - : อยู่ด้านข้าง
ESV401MG Single Manifold 1/2”
ESV202MG Parallel Manifold 1/4” - : อยู่ด้านข้างทางซ้าย
ESV302MG Parallel Manifold 3/8” - : Individual Pilot port R : อยู่ด้านข้างขวา
ESV402MG Parallel Manifold 1/2” W : Centralized Pilot port B : อยู่ที่เกลียวด้านล่าง
ESV203MG The Subassembly Of plate 3/8”
ESV303MG The Subassembly Of plate 1/2”
ESV403MG The Subassembly Of plate 3/4”

ตัวอย่างการเลือกรุ่น และช่องที่ใช้งาน
ชื่อของรูที่ใช้งาน
เงื่อนไขการทำางาน Centralized Individual
รุ่นสินค้า รูทางด้านซ้าย รูทางด้านขวา รูด้านล่าง Pilot Port Pilot Port
ESV202M ใช ้ ไม่ใช้ ไม่ใช้ ไม่ใช้ ใช ้
ESV202MR ไม่ใช้ ใช ้ ไม่ใช้ ไม่ใช้ ใช ้
ESV202MB ไม่ใช้ ไม่ใช้ ใช ้ ไม่ใช้ ใช ้
ESV202MW ใช ้ ไม่ใช้ ไม่ใช้ ใช ้ ไม่ใช้
ESV202MWR ไม่ใช้ ใช ้ ไม่ใช้ ใช ้ ไม่ใช้
ESV202MWB ไม่ใช้ ไม่ใช้ ใช ้ ใช ้ ไม่ใช้

แผ่นเพลทปิดรู
รุ่นสินค้า รุ่นที่ใช้ได้
ESV200M-B ใช้กับรุ่น ESV200
ESV300M-B ใช้กับรุ่น ESV300
ISO 5599-1 ESV400M-B ใช้กับรุ่น ESV400
