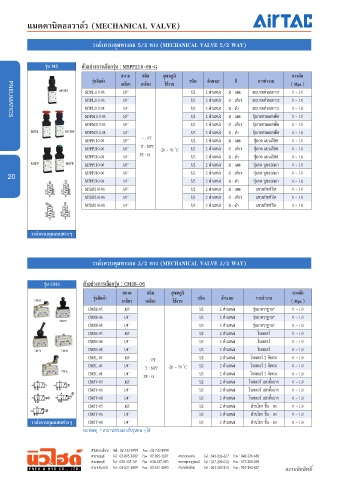

Page 20 - PNEU&HYD Catalog Vol.3
P. 20
แมคคานิคอลวาล์ว (MECHANICAL VALVE)
วาล์วควบคุมทางกล 5/2 ทาง (MECHANICAL VALVE 5/2 WAY)
รุ่น M5 ตัวอย่างการเลือกรุ่น : M5PP210-08-G
ขนาด ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า เกลียว เกลียว ใช้งาน ชนิด ลักษณะ สี การทำางาน ( Mpa )
M5HS M5PL110-06 1/8” 5/2 2 ตําแหน่ง R : แดง แบบกดค้างสภาวะ 0 ~ 1.0
M5PL210-06 1/8” 5/2 2 ตําแหน่ง G : เขียว แบบกดค้างสภาวะ 0 ~ 1.0
M5PL210-08 1/4” 5/2 2 ตําแหน่ง B : ดํา แบบกดค้างสภาวะ 0 ~ 1.0
M5PM110-06 1/8” 5/2 2 ตําแหน่ง R : แดง ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
PNEUMATICS
M5PM210-06 1/8” 5/2 2 ตําแหน่ง G : เขียว ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
M5PL M5PM M5PM210-08 1/4” 5/2 2 ตําแหน่ง B : ดํา ปุ่มกดทรงดอกเห็ด 0 ~ 1.0
M5PF110-06 1/8” - : PT 5/2 2 ตําแหน่ง R : แดง ปุ่มกด แบนเรียบ 0 ~ 1.0
M5PF210-06 1/8” T : NPT -20 ~ 70 ํ°C 5/2 2 ตําแหน่ง G : เขียว ปุ่มกด แบนเรียบ 0 ~ 1.0
M5PF210-08 1/4” PS : G 5/2 2 ตําแหน่ง B : ดํา ปุ่มกด แบนเรียบ 0 ~ 1.0
M5PF M5PP M5PP110-06 1/8” 5/2 2 ตําแหน่ง R : แดง ปุ่มกด นูนออกมา 0 ~ 1.0
M5PP210-06 1/8” 5/2 2 ตําแหน่ง G : เขียว ปุ่มกด นูนออกมา 0 ~ 1.0
20
M5PP210-08 1/4” 5/2 2 ตําแหน่ง B : ดํา ปุ่มกด นูนออกมา 0 ~ 1.0
M5HS110-06 1/8” 5/2 2 ตําแหน่ง R : แดง แบบสวิทซ์บิด 0 ~ 1.0
M5HS210-06 1/8” 5/2 2 ตําแหน่ง G : เขียว แบบสวิทซ์บิด 0 ~ 1.0
M5HS210-08 1/4” 5/2 2 ตําแหน่ง B : ดํา แบบสวิทซ์บิด 0 ~ 1.0
วาล์วควบคุมแบบต่างๆ
วาล์วควบคุมทางกล 3/2 ทาง (MECHANICAL VALVE 3/2 WAY)
รุ่น CM3 ตัวอย่างการเลือกรุ่น : CM3B-06
ขนาด ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า ชนิด ลักษณะ การทำางาน
CM3R เกลียว เกลียว ใช้งาน ( Mpa )
CM3B-05 M5 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
CM3B-06 1/8” 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
CM3V
CM3B-08 1/4” 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
CM3R-05 M5 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
CM3R-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
CM3Y CM3B CM3R-08 1/4” 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
CM3L-05 M5 - : PT 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
CM3L-06 1/8” T : NPT -20 ~ 70 ํ°C 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
CM3L
CM3L-08 1/4” PS : G 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
CM3V-05 M5 3/2 2 ตําแหน่ง โรลเลอร์ แนวตั้งฉาก 0 ~ 1.0
CM3V-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ แนวตั้งฉาก 0 ~ 1.0
CM3V-08 1/4” 3/2 2 ตําแหน่ง โรลเลอร์ แนวตั้งฉาก 0 ~ 1.0
CM3Y-05 M5 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
CM3Y-06 1/8” 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
วาล์วควบคุมแบบต่างๆ CM3Y-08 1/4” 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
หมายเหตุ * สามารถประกอบกับรุ่นต่าง ๆ ได้
