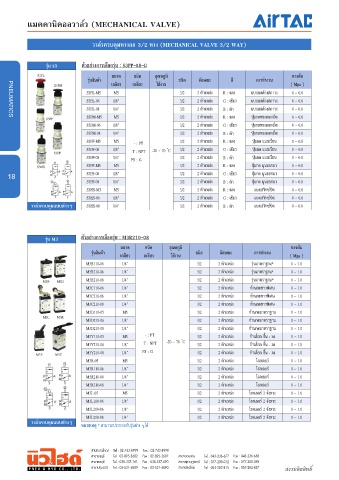

Page 18 - PNEU&HYD Catalog Vol.3

แมคคานิคอลวาล์ว (MECHANICAL VALVE)

วาล์วควบคุมทางกล 3/2 ทาง (MECHANICAL VALVE 3/2 WAY)

รุ่น S3 ตัวอย่างการเลือกรุ่น : S3PP-08-G

S3PL ขนาด ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า ชนิด ลักษณะ สี การทำางาน
S3PM เกลียว เกลียว ใช้งาน ( Mpa )
S3PL-M5 M5 3/2 2 ตําแหน่ง R : แดง แบบกดค้างสภาวะ 0 ~ 0.8
S3PL-06 1/8” 3/2 2 ตําแหน่ง G : เขียว แบบกดค้างสภาวะ 0 ~ 0.8
S3PL-08 1/4” 3/2 2 ตําแหน่ง B : ดํา แบบกดค้างสภาวะ 0 ~ 0.8
S3PF S3PM-M5 M5 3/2 2 ตําแหน่ง R : แดง ปุ่มกดทรงดอกเห็ด 0 ~ 0.8
PNEUMATICS
S3PM-06 1/8” 3/2 2 ตําแหน่ง G : เขียว ปุ่มกดทรงดอกเห็ด 0 ~ 0.8
S3PM-08 1/4” 3/2 2 ตําแหน่ง B : ดํา ปุ่มกดทรงดอกเห็ด 0 ~ 0.8
S3PF-M5 M5 - : PT 3/2 2 ตําแหน่ง R : แดง ปุ่มกด แบนเรียบ 0 ~ 0.8
S3PF-06 1/8” T : NPT -20 ~ 70 ํ°C 3/2 2 ตําแหน่ง G : เขียว ปุ่มกด แบนเรียบ 0 ~ 0.8
S3PP
S3PF-08 1/4” PS : G 3/2 2 ตําแหน่ง B : ดํา ปุ่มกด แบนเรียบ 0 ~ 0.8
S3HS S3PP-M5 M5 3/2 2 ตําแหน่ง R : แดง ปุ่มกด นูนออกมา 0 ~ 0.8
S3PP-06 1/8” 3/2 2 ตําแหน่ง G : เขียว ปุ่มกด นูนออกมา 0 ~ 0.8
18
S3PP-08 1/4” 3/2 2 ตําแหน่ง B : ดํา ปุ่มกด นูนออกมา 0 ~ 0.8
S3HS-M5 M5 3/2 2 ตําแหน่ง R : แดง แบบสวิทซ์บิด 0 ~ 0.8
S3HS-06 1/8” 3/2 2 ตําแหน่ง G : เขียว แบบสวิทซ์บิด 0 ~ 0.8
วาล์วควบคุมแบบต่างๆ S3HS-08 1/4” 3/2 2 ตําแหน่ง B : ดํา แบบสวิทซ์บิด 0 ~ 0.8

รุ่น M3 ตัวอย่างการเลือกรุ่น : M3R210-08
ขนาด ชนิด อุณหภูมิ แรงดัน
รุ่นสินค้า เกลียว เกลียว ใช้งาน ชนิด ลักษณะ การทำางาน ( Mpa )

M3B110-06 1/8” 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
M3B210-06 1/8” 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
M3B M3D M3B210-08 1/4” 3/2 2 ตําแหน่ง รุ่นมาตราฐาน* 0 ~ 1.0
M3C110-06 1/8” 3/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 1.0
M3C210-06 1/8” 3/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 1.0
M3C210-08 1/4” 3/2 2 ตําแหน่ง ก้านกดยาวพิเศษ 0 ~ 1.0
M3D110-05 M5 3/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 1.0
M3L M3R
M3D210-06 1/8” 3/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 1.0
M3D210-08 1/4” 3/2 2 ตําแหน่ง ก้านกดมาตราฐาน 0 ~ 1.0
M3Y110-05 M5 - : PT 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
M3Y210-06 1/8” T : NPT -20 ~ 70 ํ°C 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
M3Y M3C M3Y210-08 1/4” PS : G 3/2 2 ตําแหน่ง ก้านโยก ขึ้น - ลง 0 ~ 1.0
M3R-05 M5 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M3R110-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M3R210-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M3R210-08 1/4” 3/2 2 ตําแหน่ง โรลเลอร์ 0 ~ 1.0
M3L-05 M5 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
M3L110-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
M3L210-06 1/8” 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
M3L210-08 1/4” 3/2 2 ตําแหน่ง โรลเลอร์ 2 จังหวะ 0 ~ 1.0
วาล์วควบคุมแบบต่างๆ หมายเหตุ * สามารถประกอบกับรุ่นต่าง ๆ ได้
