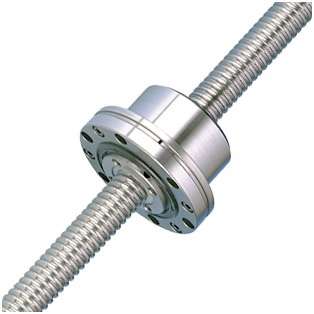

HIWIN Ball screw - R1 series

บอลสกรูนัทหมุน R1

HIWIN's rotating nut utilizes a special end cap design that allows the steel balls to circulate inside the nut while featuring an integral bearing that allows the ball screw shaft to be fixed. This unique design reduces noise generated at high speeds and offers higher axial loading and stiffness.

รายละเอียด : HIWIN Ball screw R1

• ขนาดกะทัดรัดและความแม่นยำสูง
• ติดตั้งง่าย
• เคลื่อนที่รวดเร็ว
• มีความแข็งแรงสูงเนื่องจากหน้าสัมผัสมีการทำมุมกับเม็ดลูกปืน
• มีเสียงเบาขณะทำงาน

ตัวอย่างการเลือกรุ่น : 2R40-40S2-DFSHR1-800-1000-0.018

---

คุณสมบัติ : HIWIN Ball screw R1

Compact

The integrated nut/bearing and reduced flange thickness design offers a compact assembly much smaller than conventional designs.

Simple installation

Nut easilly bolts directly to housing.

Energy saving

The fixed screw creates no inertial force reducing the need for additional motor drive force on long strokes.

Increased outer ring rigidty

the outer ring bearing has a back-to back-design. The longer support distance resists bending moments and increases rigidity 20 - 30% above traditional face-to-face bearings.

Improved dust resistance

A dustproof component has been added between the bearing and the nut body to reduce the gap present in traditional designs and improve contamination resistance.

---

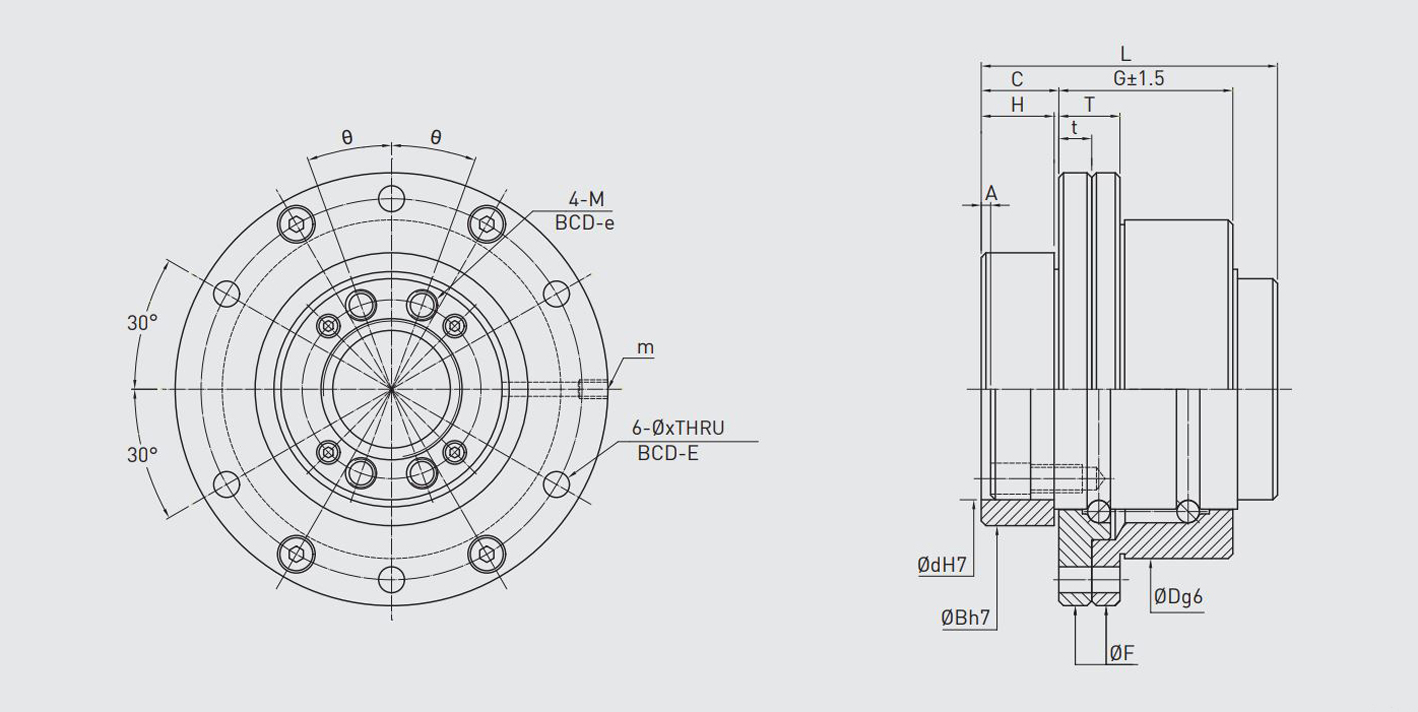

คุณสมบัติทางเทคนิค : HIWIN Ball screw R1
