OMRON Photoelectric Sensor - F3W-D series
English
ไทย

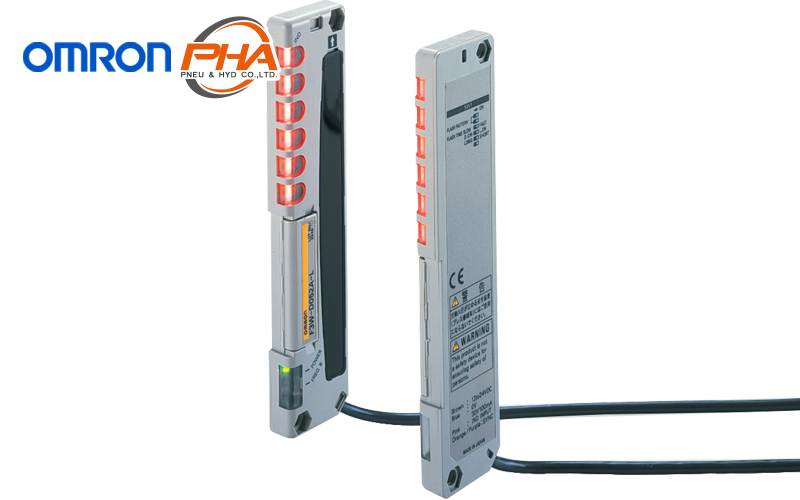

Photoelectric Area Sensor - F3W-D series
Download PDF
Model Numbers
Specifications
Dimensions
Features
Model Numbers | Photoelectric Area Sensor - F3W-D series
Sensors
| Sensing method | Appearance | Connection method (cable length) | Sensing distance | Beams | Sensing width (mm) | Output type | External indicator | Model | |
|---|---|---|---|---|---|---|---|---|---|
| Gap | Qty | ||||||||
| Through- beam |
 |
Pre-wired (5 m) | 3 m (Infrared LED) |
25 m | 5 | 100 | NPN open collector |
--- | F3W-D052A *1 |
| Possible | F3W-D052AP *1 | ||||||||
| Pre-wired connector (2 m) |
--- | F3W-D052B *1, 2 | |||||||
| Possible | F3W-D052BP *1, 2 | ||||||||
- Models with PNP outputs are also available. To order PNP Models, replace A with C in the model number for a Pre-wired Model and B with D in the model number for a Pre-wired Connector Model (Example: F3W-D052C).
- The XS2F-D521-[]G0 is the applicable connector cable. The colors of the external sheathes of the conductors, however, are different. Refer to the XS2.
Accessories (Order Separately)
Mounting Brackets
| Appearance | Model | Quantity | Remarks |
|---|---|---|---|
 |
F39-L10 | two per set |
L-shaped Mounting Bracket (mounting screws included) |
 |
F39-L11 | two per set |
Flat Mounting Bracket (mounting screws included) |
Protective Bracket
| Appearance | Model | Qty |
|---|---|---|
 |
F39-L12 | One each for Emitter and Receiver (mounting screws included) |
Y-shaped Joint Plugs and Sockets (Cable with Connectors on Both Ends)
| Appearance | Overall length | Model | Qty |
|---|---|---|---|
 |
2 m | XS2R-D526-S001-2 | 1 |
| 5 m | XS2R-D526-S001-5 | 1 |
Y-shaped Joint Plugs and Sockets without Cable
| Appearance | Model | Qty | Remarks |
|---|---|---|---|
 |
XS2R-D526-S003 | 1 | Connecting cable: Cable with connectors on both ends: XS2W Series Cable with connector on one end: XS2F Series 4-conductor models |
Sensor I/O Connectors (Models for Pre-wired Connectors: A Connector is not provided with the Sensor. Be sure to order a Connector separately.)
| Size | Type | Appearance | Cable length | Model | |
|---|---|---|---|---|---|
| M12 | Socket on one cable end |
Straight |  |
2 m | XS2F-D421-D80-F |
| 5 m | XS2F-D421-G80-F | ||||
| L-shape |  |
2 m | XS2F-D422-D80-F | ||
| 5 m | XS2F-D422-G80-F | ||||
| Socket and plug on cable ends * |
Straight/Straight |  |
2 m | XS2W-D421-D81-F | |
| 5 m | XS2W-D421-G81-F | ||||
| L-shape/L-shape |  |
2 m | XS2W-D422-D81-F | ||
| 5 m | XS2W-D422-G81-F | ||||
Note:
- Each model includes one cable. A cable is required for both the Emitter and the Receiver (two cables total).
- Refer to Sensor I/O Connectors/Sensor Controllers on your OMRON website for details. Straight type/L-shape type combinations are also available.
Specifications | Photoelectric Area Sensor - F3W-D series
| Sensing method | Through-beam | ||
|---|---|---|---|
| Model | F3W-D052A (P) *1 | F3W-D052B (P) *1 | |
| Sensing distance | 3 m, switchable between LONG mode (1 to 3 m) and SHORT mode: (0.05 to 1 m), factory-set to SHORT mode. |
||
| Beam gap | 25 mm | ||
| Number of beams | 5 | ||
| Sensing width | 100 mm | ||
| Standard sensing object | Opaque, 35 mm dia. min. | ||
| Light source (emission wavelength) |
Infrared LED (860 nm) | ||
| Power supply voltage | 12 to 24 VDC±10% (ripple (p-p): 10% max.) | ||
| Power consumption | Emitter: 0.6 W max., Receiver: 0.7 W max. | ||
| Control output | NPN open collector with 100 mA max. at 30 VDC NPN open collector output type Dark-ON or Light-ON (selectable) |
||
| Picking instruction indicator input |
Open collector with relay or transistor input Indicator ON: Input voltage of 0 to 2 V Indicator OFF: Open (with leakage current of 0.1 mA max.) |
||
| Protection circuits | Reverse-connection protection, output short protection, and mutual interference prevention function (set with frequency switch) |
||
| Response time | Operate/Reset: 10 ms max. | ||
| Indicators | Receiver | Operation indicator (orange), stability indicator (green), and 6 picking indicators (orange), UNI-WIRE Direct Connection Models: Transmission indicator (orange) *2 |
|
| Emitter | Power indicator (green), different frequency indicator (green), and 6 picking indicators (orange), UNI-WIRE Direct Connection Models: Transmission indicator (orange) *2 |
||
| Ambient temperature | Operating: -10° to 55°C, Storage: -25° to 70°C (with no icing or condensation) | ||
| Ambient humidity | 35% to 85% (with no condensation) | ||
| Insulation resistance | 20 MΩ min. (at 500 VDC) | ||
| Dielectric strength | 1,000 VAC 50/60 Hz for 1 min | ||
| Vibration resistance (destruction) | 10 to 50 Hz, 1.5-mm double-amplitude for 2 hours each in X, Y and Z directions | ||
| Shock resistance (destruction) | 500 m/s2, 3 times each in X, Y and Z directions | ||
| Degree of protection | IEC60529: IP62 (with the operation cover closed) | ||
| Connection method | Pre-wired Standard cable length: 5 m *3 |
Pre-wired connector (M12 5-pin connector) Standard cable length: 2 m *3 |
|
| Weight (packed state) | Approx. 360 g | Approx. 230 g | |
| Materials | Case, indicator windows |
ABS resin | |
| Lens | Acrylic resin | ||
| Operation cover | Nylon (PA6) | ||
| Accessories | Instruction manual | ||
- The F3W-D052[]P Emitters are provided with the external picking indicator output line shown in the following table.
| Item | F3W-D052AP, F3W-D052BP |
|---|---|
| Connection method | Pre-wired (standard cable length: 300 mm) |
| Electrical specifications | Output current: 50 mA max. Output voltage: Fixed at Sensor power supply voltage |
- The transmission indicator indicates bus transmission status.
- The following cable lengths are also available. F3W-D052A (P): 2 m, 7 m F3W-D052B : 1 m, 3.5 m
Dimensions | Photoelectric Area Sensor - F3W-D series
Sensors
F3W-D

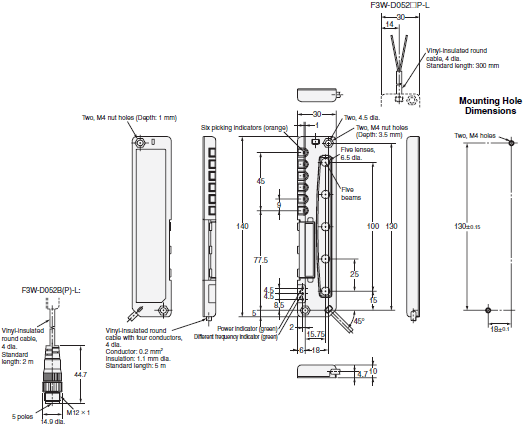

Emitter
F3W-D052A(P)-L
F3W-D052B(P)-L

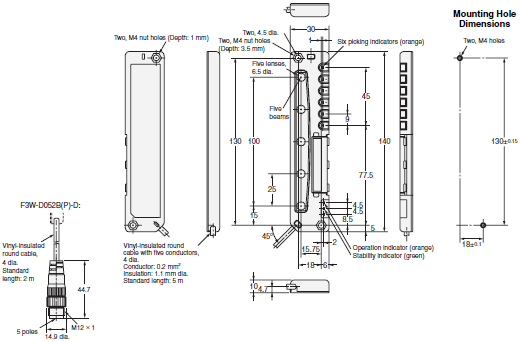

Receiver
F3W-D052A(P)-D
F3W-D052B(P)-D
Accessories (Sold Separately)
Mounting Brackets

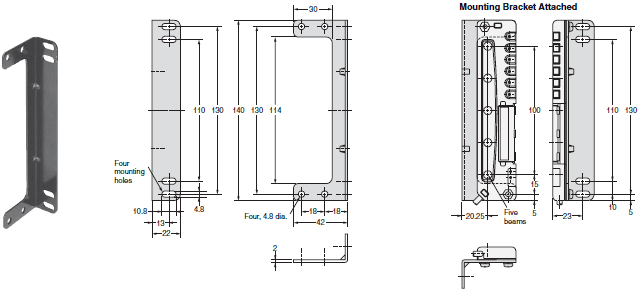

F39-L10 (L-shaped)
Material: Iron (Thickness: 2 mm)
Mounting screws provided.

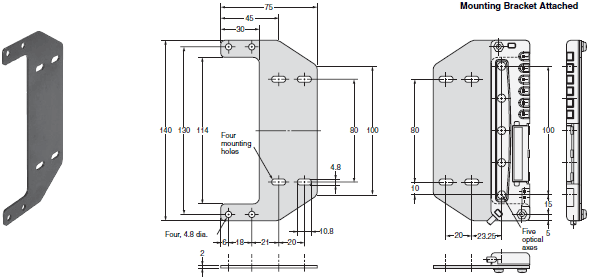

F39-L11 (Flat)
Material: Iron (Thickness: 2 mm)
Mounting screws provided.

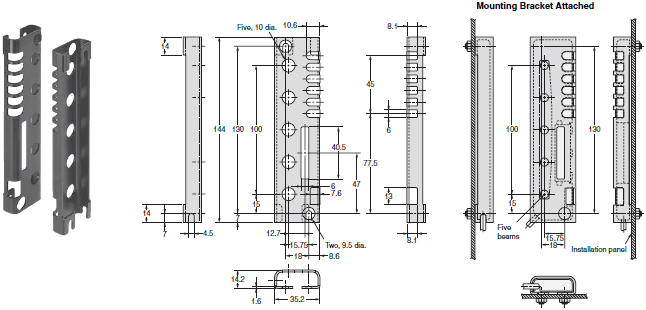

Protective Bracket
F39-L12 (Receiver)
Material: Iron (Thickness: 1.6 mm)
Mounting screws provided.
Note: The Emitter and Receiver are axially symmetrical.

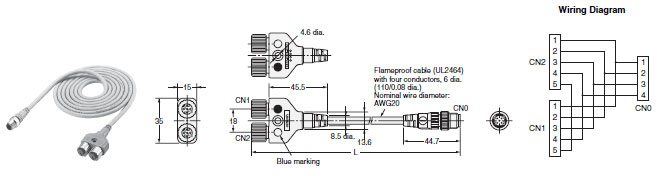

Y-shaped Joint Plugs and Sockets (Cable with Connectors on Both Ends)
XS2R-D526-S001-2 (L=2,000 mm)
XS2R-D526-S001-5 (L=5,000 mm)

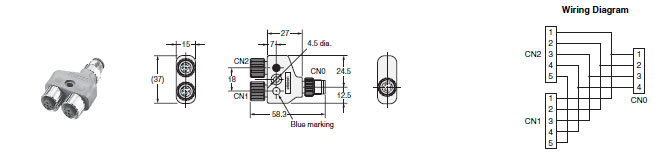

Y-shaped Joint Plugs and Sockets without Cable
XS2R-D526-S003
Features | Photoelectric Area Sensor - F3W-D series
- Mounts to a parts rack and uses indicators to show parts picking procedures. Functions as a mistake-proofing Sensor.
- Use either the built-in LED indicators or external picking indicators.
Properties | Photoelectric Area Sensor - F3W-D series
| Photoelectric Area Sensor | F3W-D |
|---|---|
| Sensing method | Throuh-beam |
| Sensing distance | 3 m, switchable between LONG mode and SHORT mode. |
| Beam gap | 25 mm |
| Number of beams | 5 |
| Sensing width | 100 mm |
| Power supply voltage | 12 - 24 VDC |
| Response time | 10 ms max |
| Materials Case | ABS resin |
