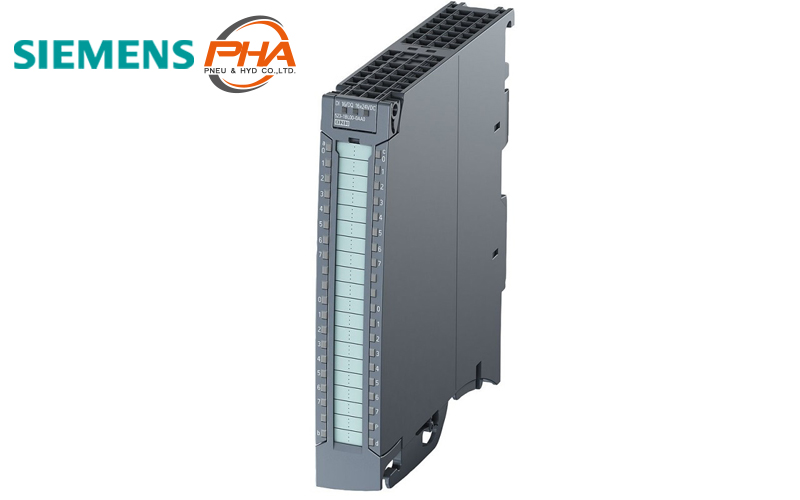

PLC SIMATIC S7-1500 Signal Module - Digital input and output
Download PDF
Specifications
Features
Specifications | PLC SIMATIC S7-1500 - Digital input and output
| Digital Input / Output | ||||||
|---|---|---|---|---|---|---|
| Model | Type | Number | Voltage I/O | Input | Output | I/O type |
| S7-1500, DI 16 x 24 VDC HF | SM 521 digital input modules | 6ES7521-1BH00-0AB0 | 24 VDC | 16 | - | P-reading |
| S7-1500, DI 32 x 24 VDC HF | 6ES7521-1BL00-0AB0 | 32 | - | |||
| S7-1500, DI 16 x 24 VDC SRC BA | 6ES7521-1BH50-0AA0 | 16 | - | Transistor (Source) | ||
| S7-1500, DI 16 x 230 VAC BA | 6ES7521-1FH00-0AA0 | 120 / 230 VAC | 16 | - | P-reading | |
| S7-1500, DI 16 x 24...125 V UC HF | 6ES7521-7EH00-0AB0 | 24, 48, 125 VDC 24, 48, 125 VAC |
16 | - | Transistor (Sink / Source) | |
| S7-1500, DI 64 x 24 VDC SNK / SRC BA | 6ES7521-1BP00-0AA0 | 24 VDC | 64 | - | ||
| S7-1500, DI 16 x 24 VDC BA | 6ES7521-1BH10-0AA0 | 16 | - | P-reading | ||
| S7-1500, DI 32 x 24 VDC BA | 6ES7521-1BL10-0AA0 | 32 | - | |||
| SIPLUS S7-1500 DI 16 x 24 VDC HF | SIPLUS SM 521 digital input modules | 6AG1521-1BH00-7AB0 | 16 | - | ||
| SIPLUS S7-1500 DI 32 x 24 VDC HF | 6AG1521-1BL00-7AB0 | 32 | - | |||
| SIPLUS S7-1500 DI 16 x 24 VDC SRC BA | 6AG1521-1BH50-7AA0 | 16 | - | Transistor (Source) | ||
| SIPLUS S7-1500 DI 16 x 230 VAC BA | 6AG1521-1FH00-7AA0 | 120 / 230 VAC | 16 | - | - | |
| S7-1500, DQ 16 x 24V DC / 0.5 A HF | SM 522 digital output modules | 6ES7522-1BH01-0AB0 | 24 VDC (0.5 A) | - | 16 | Transistor (Source) |
| S7-1500, DQ 32 x 24VDC / 0.5 A HF | 6ES7522-1BL01-0AB0 | - | 32 | |||
| S7-1500, DQ 8 x 24VDC / 2 A HF | 6ES7522-1BF00-0AB0 | 24 VDC (2 A) | - | 8 | ||
| S7-1500, DQ 16 x 24...48 VUC / 125 VDC / 0.5 A ST | 6ES7522-5EH00-0AB0 | 24, 48, 125 VDC 24, 48VAC (0.5A) |
- | 16 | Transistor (Sink / Source) | |
| S7-1500, DQ 8 x 230 VAC / 5 A ST (Relay) | 6ES7522-5HF00-0AB0 | 24 VDC - 120 VDC 24 VAC - 230 VAC (5 A) |
- | 8 | Relay | |
| S7-1500, DQ 16 x 230 VAC / 2 A ST (Relay) | 6ES7522-5HH00-0AB0 | 24 VDC - 120 VDC 24 VAC - 230 VAC(2 A) |
- | 16 | ||
| S7-1500, DQ 8 x 230 VAC / 2 A ST (Triac) | 6ES7522-5FF00-0AB0 | 120 / 230 VAC (2 A) | - | 8 | Solid state mosfet (Source) | |
| S7-1500, DQ 16 x 230 VAC / 1 A ST (Triac) | 6ES7522-5FH00-0AB0 | 120 / 230 VAC (1 A) | - | 16 | Solid state mosfet (Sink / Source) | |
| S7-1500, DQ 64 x 24 VDC / 0.3 A BA | 6ES7522-1BP00-0AA0 | 24 VDC (0.3 A) | - | 64 | Transistor (Source) | |
| S7-1500, DQ 64 x 24 VDC / 0.3 A SNK BA | 6ES7522-1BP50-0AA0 | - | 64 | Transistor (Sink) | ||
| S7-1500, DQ 16 x 24 VDC / 0.5 A BA | 6ES7522-1BH10-0AA0 | 24 VDC (0.5 A) | - | 16 | Transistor (Source) | |
| S7-1500, DQ 32 x 24 VDC / 0.5 A BA | 6ES7522-1BL10-0AA0 | - | 32 | |||
| SIPLUS S7-1500 DQ 8 x 24 VDC / 2 A HF | SIPLUS SM 522 digital output modules | 6AG1522-1BF00-7AB0 | 24 VDC (2 A) | - | 8 | |
| SIPLUS S7-1500 DQ 16 x 24 VDC / 0.5 A HF | 6AG1522-1BH01-7AB0 | 24 VDC (0.5A) | - | 16 | ||
| SIPLUS S7-1500 DQ 32 x 24 VDC / 0.5 A HF | 6AG1522-1BL01-7AB0 | - | 32 | |||
| SIPLUS S7-1500 DQ 16 x 48 VDC / 125 VDC ST | 6AG1522-5EH00-7AB0 | 24, 48, 125 VDC 24, 48 VAC (0.5 A) |
- | 16 | Transistor (Sink / Source) | |
| SIPLUS S7-1500 16DQ 230 VAC 2 A RLY | SIPLUS SM 522 digital output modules | 6AG1522-5HH00-7AB0 | 24 VDC - 120 VDC 24 VAC - 230 VAC(2 A) |
- | 16 | Relay |
| SIPLUS S7-1500 DQ 8 x 230 VUC / 5 A ST (Relay) | 6AG1522-5HF00-2AB0 | 24 VDC - 120 VDC 24 VAC - 230 VAC (5 A) |
- | 8 | ||
| SIPLUS S7-1500 DQ 8 x 230 VAC / 2 A ST (TRIAC) | 6AG1522-5FF00-7AB0 | 120 / 230 VAC (2 A) | - | 8 | Solid state mosfet | |
| SIPLUS S7-1500 16DQ 230 VAC 1 A ST TRIAC | 6AG1522-5FH00-7AB0 | 120 / 230 VAC (1 A) | - | 16 | ||
| Model | Type | Number | Voltage I/O | Input | Output | I/O type |
|---|---|---|---|---|---|---|
| S7-1500, DI 16 x 24 VDC / DQ 16 x 24 VDC / 0.5A BA | SM 523 digital input / output modules | 6ES7523-1BL00-0AA0 | 24 VDC / 24 VDC (0.5 A) | 16 | 16 | P-reading / Transistor (Source) |
| S7-1500, DI 32 x 24 VDC / DQ 32 x 24 VDC / 0.3A BA | 6ES7523-1BP50-0AA0 | 24 VDC / 24 VDC (0.3 A) | 32 | 32 | Transistor (Sink / Source) / Transistor (Sink) |
Features | PLC SIMATIC S7-1500 - Digital input and output
The input and output modules feature high channel density and maximum efficiency: The minimum variation between parts makes ordering, services, and spare parts inventories much easier.
The modules are also available in different versions to suit individual requirements. In addition to the standard modules, high-feature versions offer expanded functions and more powerful performance.
The narrow 25 mm modules with no parameterization or diagnostics are available at a particularly low price.
Properties | PLC SIMATIC S7-1500 - Digital input and output
| PLC SIMATIC S7-1500 | Digital input and output | |
|---|---|---|
| Width | 25 mm, 35 mm | |
| IO type | Digital input | 16, 32 Point |
| 24 V, 48 V, 125 V, 230 V | ||
| Digital Output | 8, 16, 32 Point | |
| 24 VDC Transistor, 230VAC Triac, 230 VDC Relay | ||
| Digital Input / Output | 16 / 16, 32 / 32 Point | |
| Input: 24 VDC / Output: 24 VDC Transistor | ||
PLC SIMATIC S7-1500 Signal Module - Digital input and output
ดาวน์โหลดไฟล์ PDF คุณสมบัติ
ข้อมูลทางเทคนิค
คุณสมบัติ | PLC SIMATIC S7-1500 - Digital input and output
โมดูลอินพุตและเอาต์พุตที่มีจำนวนช่องสัญญาณเยอะและมีประสิทธิภาพการทำงานสูง ด้วยอุปกรณ์ที่มีความแต่งต่างกันน้อยทำให้การสั่งซื้อ การดูแลรักษาและการสำรองอุปกรณ์ทำได้ง่ายขึ้น
โมดูลยังมีตัวเลือกที่หลากหลายเพื่อให้เหมาะสมกับงาน นอกเหนือจากโมดุลรุ่นมาตรฐานยังมีโมดูลที่มีคุณสมบัติขั้นสูง มีฟังก์ชันและประสิทธิภาพเพิ่มขึ้น
โมดูลบางที่สุดมีขนาด 25 มิลลิเมตรโดยไม่มีการกำหนดค่าพารามิตเตอร์และมีฟังก์ชันวินิจฉัยในราคาถูก
ข้อมูลจำเพาะ | PLC SIMATIC S7-1500 - Digital input and output
| PLC SIMATIC S7-1500 | Digital input and output | |
|---|---|---|
| ขนาด | 25mm, 35mm | |
| ขนาด | ดิจิตอลอินพุต | 16, 32 Point |
| 24V, 48V, 125V, 230V | ||
| ดิจิตอลเอาต์พุต | 8, 16, 32 Point | |
| 24 VDC Transistor, 230VAC Triac, 230 VDC Relay | ||
| ดิจิตอลอินพุตและเอาต์พุต | 16/16, 32/32 Point | |
| Input: 24VDC / Output: 24VDC Transistor | ||
ข้อมูลทางเทคนิค | PLC SIMATIC S7-1500 - Digital input and output
| Digital Input / Output | ||||||
|---|---|---|---|---|---|---|
| โมเดล | ประเภท | หมายเลข | แรงดันอินพุต / เอาต์พุต | อินพุต | เอาต์พุต | ชนิด อินพุต / เอาต์พุต |
| S7-1500, DI 16x24VDC HF | SM 521 digital input modules | 6ES7521-1BH00-0AB0 | 24VDC | 16 | - | P-reading |
| S7-1500, DI 32x24VDC HF | 6ES7521-1BL00-0AB0 | 32 | - | |||
| S7-1500, DI 16x24VDC SRC BA | 6ES7521-1BH50-0AA0 | 16 | - | ทรานซิสเตอร์ (ซอร์ส) | ||
| S7-1500, DI 16x230VAC BA | 6ES7521-1FH00-0AA0 | 120/230 VAC | 16 | - | P-reading | |
| S7-1500, DI 16 x 24...125V UC HF | 6ES7521-7EH00-0AB0 | 24, 48, 125VDC 24, 48, 125VAC |
16 | - | ทรานซิสเตอร์ (ซิงค์ / ซอร์ส) |
|
| S7-1500, DI 64x24VDC SNK/SRC BA | 6ES7521-1BP00-0AA0 | 24VDC | 64 | - | ||
| S7-1500, DI 16x24VDC BA | 6ES7521-1BH10-0AA0 | 16 | - | P-reading | ||
| S7-1500, DI 32x24VDC BA | 6ES7521-1BL10-0AA0 | 32 | - | |||
| SIPLUS S7-1500 DI 16X24VDC HF | SIPLUS SM 521 digital input modules | 6AG1521-1BH00-7AB0 | 16 | - | ||
| SIPLUS S7-1500 DI 32X24VDC HF | 6AG1521-1BL00-7AB0 | 32 | - | |||
| SIPLUS S7-1500 DI 16X24VDC SRC BA | 6AG1521-1BH50-7AA0 | 16 | - | ทรานซิสเตอร์ (ซอร์ส) | ||
| SIPLUS S7-1500 DI 16X230VAC BA | 6AG1521-1FH00-7AA0 | 120/230 VAC | 16 | - | - | |
| S7-1500, DQ 16x24V DC/0.5A HF | SM 522 digital output modules | 6ES7522-1BH01-0AB0 | 24VDC (0.5A) | - | 16 | ทรานซิสเตอร์ (ซอร์ส) |
| S7-1500, DQ 32x24VDC/0.5A HF | 6ES7522-1BL01-0AB0 | - | 32 | |||
| S7-1500, DQ 8x24VDC/2A HF | 6ES7522-1BF00-0AB0 | 24VDC (2A) | - | 8 | ||
| S7-1500, DQ 16x24...48VUC/ 125VDC/0.5A ST | 6ES7522-5EH00-0AB0 | 24, 48, 125VDC 24, 48VAC (0.5A) |
- | 16 | ทรานซิสเตอร์ (ซิงค์ / ซอร์ส) |
|
| S7-1500, DQ 8x230VAC/5A ST (Relay) | 6ES7522-5HF00-0AB0 | 24 VDC - 120 VDC 24 VAC - 230 VAC(5A) |
- | 8 | รีเลย์ | |
| S7-1500, DQ 16x230VAC/2A ST (Relay) | 6ES7522-5HH00-0AB0 | 24 VDC - 120 VDC 24 VAC - 230 VAC(2A) |
- | 16 | ||
| S7-1500, DQ 8x230VAC/2A ST (Triac) | 6ES7522-5FF00-0AB0 | 120/230 VAC (2A) | - | 8 | โซลิดสเตต มอสเฟต (ซอร์ส) | |
| S7-1500, DQ 16x230VAC/1A ST (Triac) | 6ES7522-5FH00-0AB0 | 120/230 VAC (1A) | - | 16 | โซลิดสเตต มอสเฟต (ซิงค์ / ซอร์ส) |
|
| S7-1500, DQ 64x24VDC/0.3A BA | 6ES7522-1BP00-0AA0 | 24VDC (0.3A) | - | 64 | ทรานซิสเตอร์ (ซอร์ส) | |
| S7-1500, DQ 64x24VDC/0.3A SNK BA | 6ES7522-1BP50-0AA0 | - | 64 | ทรานซิสเตอร์ (ซิงค์) | ||
| S7-1500, DQ 16x24VDC/0.5A BA | 6ES7522-1BH10-0AA0 | 24VDC (0.5A) | - | 16 | ทรานซิสเตอร์ (ซอร์ส) | |
| S7-1500, DQ 32x24VDC/0.5A BA | 6ES7522-1BL10-0AA0 | - | 32 | |||
| SIPLUS S7-1500 DQ 8X24VDC/2A HF | SIPLUS SM 522 digital output modules | 6AG1522-1BF00-7AB0 | 24VDC (2A) | - | 8 | |
| SIPLUS S7-1500 DQ16X24VDC/ 0.5A HF | 6AG1522-1BH01-7AB0 | 24VDC (0.5A) | - | 16 | ||
| SIPLUS S7-1500 DQ 32X24VDC/ 0.5A HF | 6AG1522-1BL01-7AB0 | - | 32 | |||
| SIPLUS S7-1500 DQ 16x48VUC/ 125VDC ST | 6AG1522-5EH00-7AB0 | 24, 48, 125VDC 24, 48VAC (0.5A) |
- | 16 | ทรานซิสเตอร์ (ซิงค์ / ซอร์ส) |
|
| SIPLUS S7-1500 16DQ 230VAC 2A RLY | SIPLUS SM 522 digital output modules | 6AG1522-5HH00-7AB0 | 24 VDC - 120 VDC 24 VAC - 230 VAC(2A) |
- | 16 | รีเลย์ |
| SIPLUS S7-1500 DQ 8X230VAC/5A ST (RELAY) | 6AG1522-5HF00-2AB0 | 24 VDC - 120 VDC 24 VAC - 230 VAC(5A) |
- | 8 | ||
| SIPLUS S7-1500 DQ 8X230VAC/2A ST (TRIAC) | 6AG1522-5FF00-7AB0 | 120/230 VAC (2A) | - | 8 | โซลิดสเตต มอสเฟต | |
| SIPLUS S7-1500 16DQ 230VAC 1A ST TRIAC | 6AG1522-5FH00-7AB0 | 120/230 VAC (1A) | - | 16 | ||
| โมเดล | ประเภท | หมายเลข | แรงดันอินพุต / เอาต์พุต | อินพุต | เอาต์พุต | ชนิด อินพุต / เอาต์พุต |
|---|---|---|---|---|---|---|
| S7-1500, DI 16x24VDC/DQ 16x24VDC/0.5A BA | SM 523 digital input/output modules | 6ES7523-1BL00-0AA0 | 24VDC / 24VDC (0.5A) | 16 | 16 | P-reading /ทรานซิสเตอร์ (ซอร์ส) |
| S7-1500, DI 32x24VDC/DQ 32x24VDC/0.3A BA | 6ES7523-1BP50-0AA0 | 24VDC / 24VDC (0.3A) | 32 | 32 | ทรานซิสเตอร์ (ซิงค์ / ซอร์ส) / ทรานซิสเตอร์ (ซิงค์) |
